小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » CFD基本理论 » 大家好 我看不懂这个残差曲线图，谁能看懂了，帮我解释一下吧
172/2返回列表上一页12
查看: 10679  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

什么名字

金虫 (小有名气)
引用回帖:
3楼: Originally posted by changyanzao at 2017-04-01 01:57:34
哪里看不懂要说清楚，需要人解释什么自己要做一下功课。

您说的是 以后我一定注意 多谢提醒
赞一下 回复此楼
大自然是老师
11楼2017-04-05 10:02:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

什么名字

金虫 (小有名气)
引用回帖:
8楼: Originally posted by 九天重游 at 2017-04-05 06:41:47
这是对的，你的模型出现回流，可能就是因为你的模型出入口之外就没有了，实际一般的做法是在出入口之外再加一个外流域，外流域较大，其外部边界条件定性为pressure-farfield，即压力远场边界条件。应用压力远场边界 ...

大神 您好，怎样能看出我的曲线出现回流了，
赞一下 回复此楼
大自然是老师
12楼2017-04-05 10:49:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)

【答案】应助回帖

引用回帖:
9楼: Originally posted by 牛牛研 at 2017-04-05 09:49:59
如图，我这模型也出现回流了，请教你针对我这模型，怎么解决，你说的设置压力远场条件怎么设置呢，非常感谢。
具体边界条件：（中间的9个圆柱只是为了分开划分网格，整体是一个流域）
                   1.顶面 ...

最好是四个压力出口都向外扩展，扩出去的部分算作流域的一部分，其边界条件设置为压力远场，用来模拟远处自然状态下的条件。做好后压力出口仍然作为压力出口。

发自小木虫Android客户端
赞一下(1人) 回复此楼
13楼2017-04-05 11:18:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
引用回帖:
10楼: Originally posted by 什么名字 at 2017-04-05 10:00:41
多谢您的帮助...

不客气，希望能对你有所帮助。

发自小木虫Android客户端
赞一下 回复此楼
14楼2017-04-05 11:19:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛牛研

木虫 (小有名气)
引用回帖:
13楼: Originally posted by 九天重游 at 2017-04-05 06:18:21
最好是四个压力出口都向外扩展，扩出去的部分算作流域的一部分，其边界条件设置为压力远场，用来模拟远处自然状态下的条件。做好后压力出口仍然作为压力出口。
...

好的，非常感谢你，我试试，有问题再请教你
赞一下 回复此楼
yayaya.
15楼2017-04-05 11:22:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛牛研

木虫 (小有名气)
引用回帖:
9楼: Originally posted by 牛牛研 at 2017-04-05 04:49:59
如图，我这模型也出现回流了，请教你针对我这模型，怎么解决，你说的设置压力远场条件怎么设置呢，非常感谢。
具体边界条件：（中间的9个圆柱只是为了分开划分网格，整体是一个流域）
                   1.顶面 ...

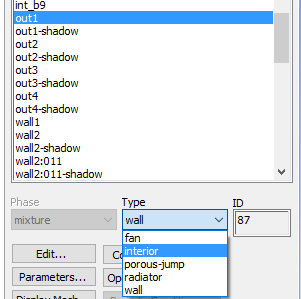

你好，麻烦帮忙看看是不是这样的呀，我把图中红色的部分都定义成压力远场条件？但是有个问题就是以前的压力出口没法定义了（见图）？没有pressure-out这个选项了
大家好 我看不懂这个残差曲线图，谁能看懂了，帮我解释一下吧


大家好 我看不懂这个残差曲线图，谁能看懂了，帮我解释一下吧-1
赞一下 回复此楼
yayaya.
16楼2017-04-05 14:53:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

欧巴不闲聊

禁虫 (著名写手)
本帖内容被屏蔽
17楼2017-04-06 11:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
