[求助] 特殊圆柱体O-block怎么划分 已有2人参与

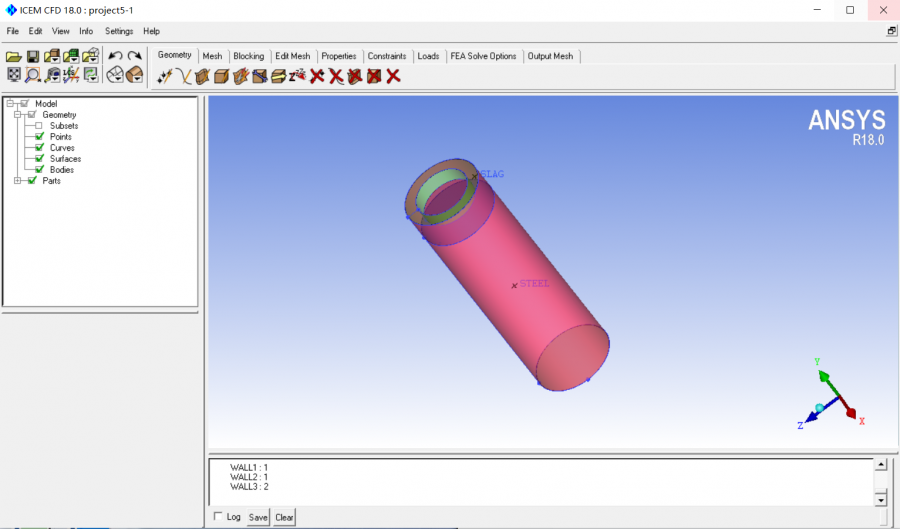

如图，这是一个大圆柱上表面掏掉一个小圆柱，该怎么对它进行O-block划分，是不是应该画两次O-block？画了好几天了，老是出现问题，求大神帮忙看一下！特殊圆柱体O-block怎么划分
模型.PNG@wuming524
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : ICEM模型.zip
    • 2017-03-12 23:00:41, 11.53 K

» 猜你喜欢
1楼 2017-03-12 23:12:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

九天重游

新虫 (小有名气)
先对整个block做ogrid，然后做点，线关联，做好之后对ogrid中心的那个block再做一次ogrid，然后删除不需要的block

发自小木虫Android客户端
赞一下(1人) 回复此楼
7楼2017-03-14 13:24:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chbbl

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
看起来应该先把一个初始长块切成两段，再把上半块转成O型块，删掉上下和中间共三块，再匹配到几何图形上。不知道符不符合你实际情况，可以试试。
赞一下(1人) 回复此楼
On my way to love and truth, forever.
8楼2017-03-14 20:24:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

renyipeng

新虫 (初入文坛)
很简单，两次就行

发自小木虫Android客户端
回复此楼
2楼2017-03-13 00:12:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
就做两次，然后把中间掏掉部分对应的block删掉就好了

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-03-13 05:58:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aqiuqiu

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by renyipeng at 2017-03-13 00:12:27
很简单，两次就行

怎么画两次呢，先切块，对中间小块画，然后在对整个画一次吗?我这几天试着画，总是失败。

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-03-13 08:20:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

renyipeng

新虫 (初入文坛)
这么简单都不会

发自小木虫Android客户端
回复此楼
5楼2017-03-13 19:35:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aqiuqiu

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by renyipeng at 2017-03-13 19:35:42
这么简单都不会

中间不知道在什么地方出现了问题，划分两次之后结果总是不对，在这个地方卡了好几天了，能麻烦您具体指导一下吗？
赞一下 回复此楼
6楼2017-03-13 23:08:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aqiuqiu

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 九天重游 at 2017-03-14 13:24:48
先对整个block做ogrid，然后做点，线关联，做好之后对ogrid中心的那个block再做一次ogrid，然后删除不需要的block

非常感谢啊，按照您教的顺序我又尝试做了几遍，终于画出来了，也知道了之前的错误。之前我在画第二个oblock的时候又进行了一次select block，导致画出来的网格畸形。

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-03-15 14:04:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
引用回帖:
9楼: Originally posted by aqiuqiu at 2017-03-15 14:04:23
非常感谢啊，按照您教的顺序我又尝试做了几遍，终于画出来了，也知道了之前的错误。之前我在画第二个oblock的时候又进行了一次select block，导致画出来的网格畸形。
...

不客气，能解决你的问题就好

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-03-16 09:19:47
