小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » icem网格划分 非结构化网格内部无厚度面
81/1返回列表
查看: 2832  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yangpeng_hn

银虫 (小有名气)

[求助] icem网格划分 非结构化网格内部无厚度面 已有2人参与

大方管内有小方管，小方管上有圆孔与大方管联通，小方管内有流体通过圆孔流入大方管，这个网格怎么画，我用的非结构化网格，但是小方管壁应该属于空间与厚度面，不知道怎么画。或者提供其他方案，谢谢

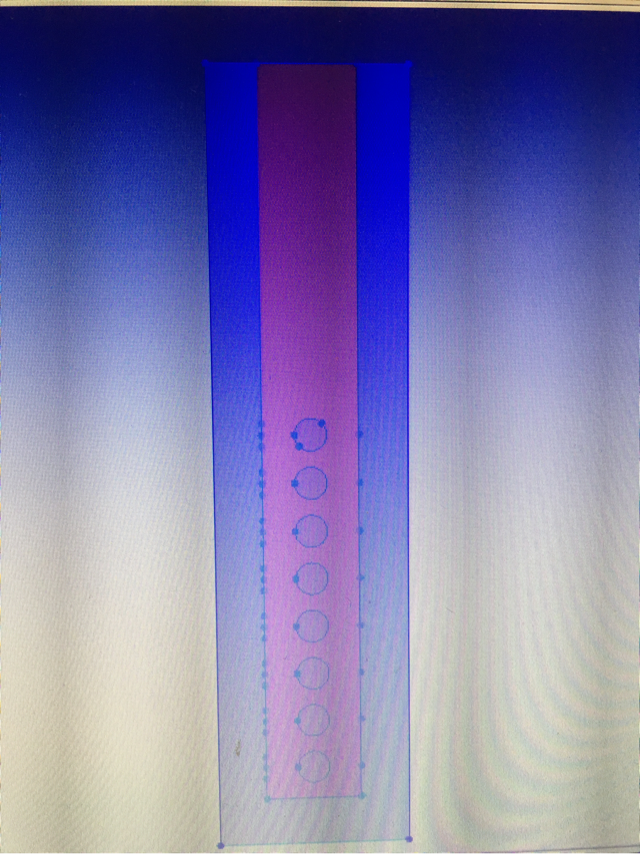

icem网格划分  非结构化网格内部无厚度面


@wuming524 发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-07 11:23:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangpeng_hn

银虫 (小有名气)

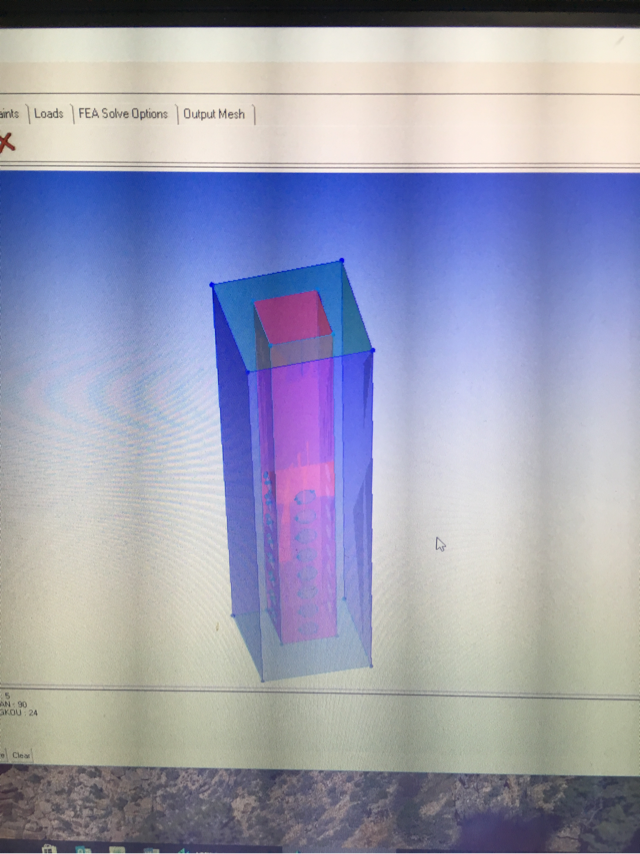

icem网格划分  非结构化网格内部无厚度面-1

发自小木虫IOS客户端
赞一下 回复此楼
2楼2017-03-07 11:24:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangpeng_hn

银虫 (小有名气)
欢迎指导交流

发自小木虫IOS客户端
回复此楼
3楼2017-03-07 11:25:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
4楼2017-03-07 12:33:52
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

yangpeng_hn

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 芮阿芮 at 2017-03-07 12:33:52
可以画，直接把无厚度面设置成内部面就可以了，导出网格的时候，设置成interior就可以了

你没明白我的意思，我就是让它生成面网格，它是阻件

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-03-07 13:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★ ★ ★ ★ ★
yangpeng_hn: 金币+5, ★有帮助 2017-03-18 01:53:32
本帖仅楼主可见
赞一下
6楼2017-03-07 13:36:49
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

yangpeng_hn

银虫 (小有名气)
好的，谢谢。我试下

发自小木虫IOS客户端
回复此楼
7楼2017-03-07 23:48:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

足球是圆的

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
yangpeng_hn: 金币+5, ★有帮助 2017-03-18 01:53:22
引用回帖:
2楼: Originally posted by yangpeng_hn at 2017-03-07 11:24:53

你的意思是用非结构网格怎么生成面网格是吗？

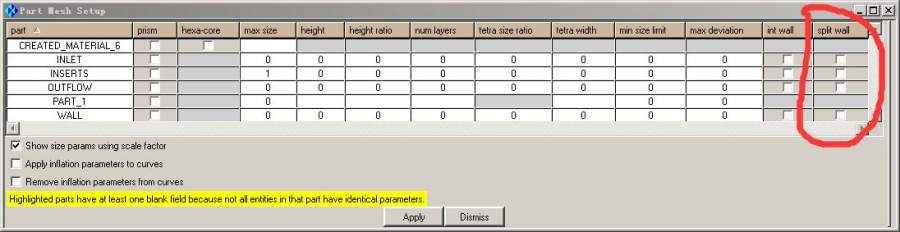

建模时候建好面，在ICEM里面生成的时候勾上split wall下图就可以了
icem网格划分  非结构化网格内部无厚度面-2
赞一下 回复此楼
8楼2017-03-09 10:12:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
