| 查看: 1707 | 回复: 5 | |||
gwy_1990铜虫 (小有名气)
|
[交流]
油酸修饰Fe3O4聚苯乙烯合成总是不均一，不知道各位有没有好的方法
|
|

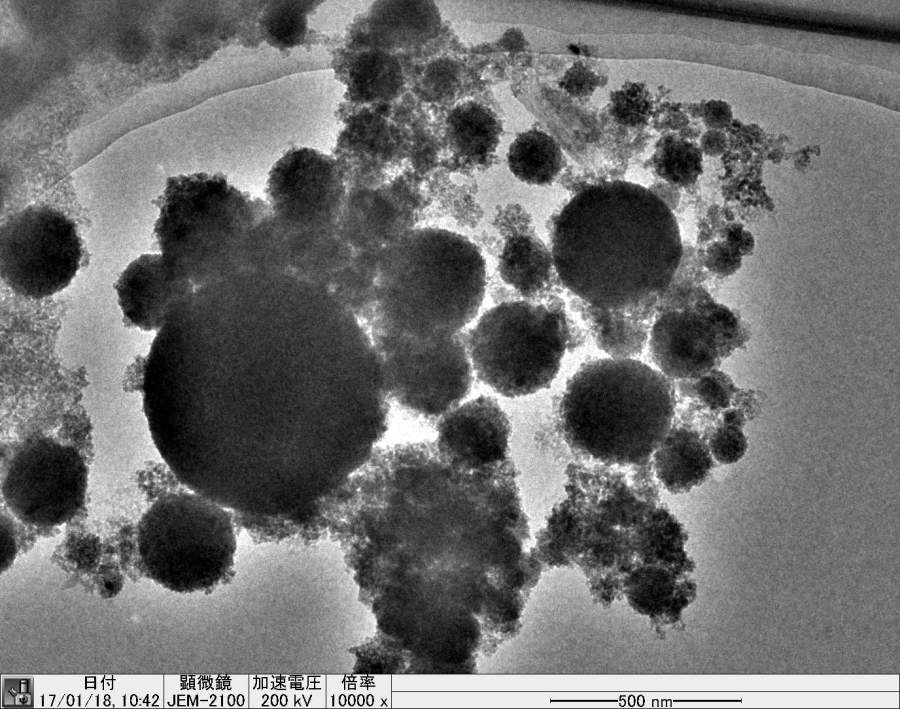

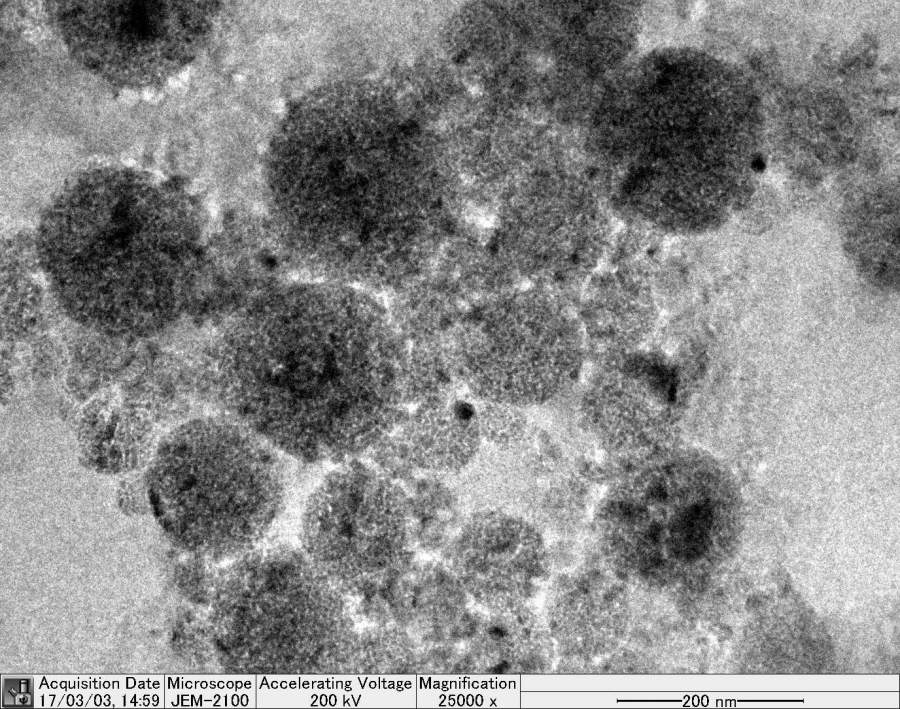

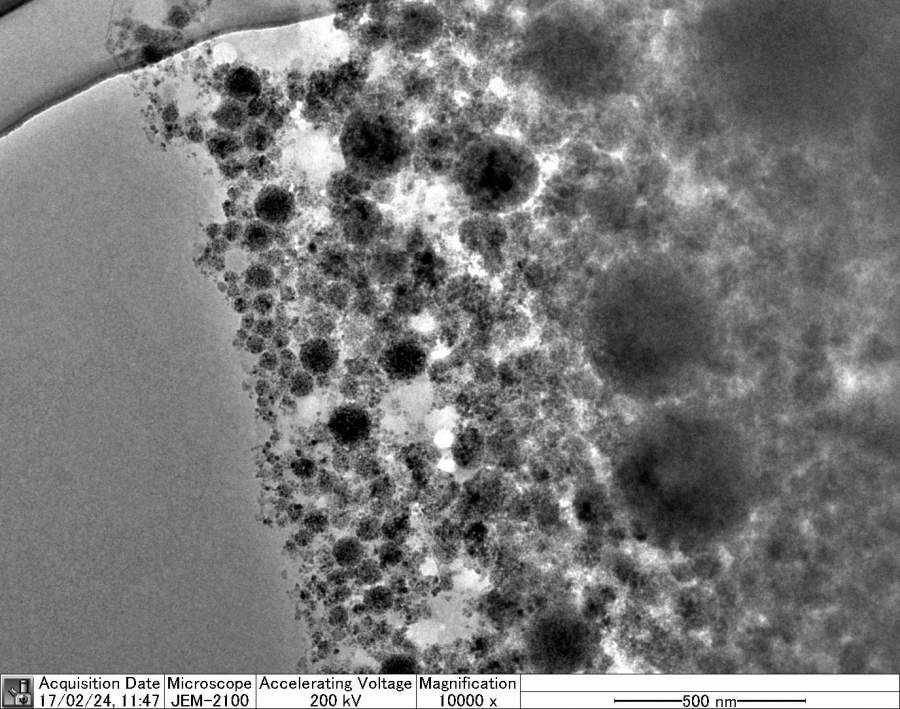

先使用共沉淀法制备了油酸修饰的Fe3O4，粒径大概在10nm左右，实验方法如下 FeCl3 ·6H2O + FeCl2 ·4H2O + Water + NH3 ·H2O Keep：30 min 50℃ Put：Oleic Acid Keep：60 min 70℃ Collected by a strong magnet 然后使用乙醇清洗，5到10次，使表面的油酸变成单层油酸。 然后使用0.176g Fe3O4、1ml 苯乙烯单体（已用NaoH和水清洗）、0.1g 环己烷，此为油相，28HKz的超声仪超声5min。 0.08g SDS、0.008g碳酸氢钠、0.0008g 罗丹明B、30ml 超纯水 混合后此为水相 将水相、油相、0.08gDVB、混合，在冰水浴下28Hkz超声仪超声10min然后转入水浴中70度，通氮气，冷凝管、机械搅拌。通氮气15分钟后，加入KPS（0.015g溶于0.5ml水中）然后分别反应3h、5h、8h、10h、15h。搅拌速度有300rpm、500rpm、900rpm。 我需要合成100nm均一的核壳结构的小球，磁性。但现在为止都是特别不均一，合成时间3h的时候，基本不成球，大部分都是散的，但是仍然可以看到个别微米大的球，5h也是，可以看到很大的球，TEM都没法拍，到8h基本上都成球了，但是大小特别不均一。后面又将Fe3O4的量降到0.088g也是不均一。 参考文献是1、Developing a Hybrid Emulsion Polymerization System to Synthesize Fe3O4/Polystyrene Latexes with Narrow Size Distribution and High Magnetite Content 2、Preparation of Fe3O4/polystyrene composite particles from monolayer oleic acid modified Fe3O4 nanoparticles via miniemulsion polymerization*（基本上完全按照次文献参数） 3、Ferroferric oxide/polystyrene (Fe3O4/PS) superparamagnetic nanocomposite via facile in situ bulk radical polymerization  8h 500rpm  10h 300rpm  15h 300rpm  使用AIBN合成  0.088gFe3O4，500rpm，8h.jpg |
回复此楼» 猜你喜欢
Materials Today Chemistry审稿周期
已经有5人回复
-
溴的反应液脱色
已经有7人回复
-
国自然申请面上模板最新2026版出了吗？
已经有11人回复
-
推荐一本书
已经有12人回复
-
基金申报
已经有4人回复
-
计算机、0854电子信息（085401-058412）调剂
已经有4人回复
-
纳米粒子粒径的测量
已经有7人回复
-
常年博士招收(双一流，工科)
已经有4人回复
-
参与限项
已经有5人回复
-
有没有人能给点建议
已经有5人回复
18756050100
金虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 1466.1
- 帖子: 224
- 在线: 344.5小时
- 虫号: 3195477
- 注册: 2014-05-10
- 专业: 功能与智能高分子
2楼2017-03-19 00:14:36
walter1977
铜虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 143.2
- 散金: 5
- 红花: 2
- 帖子: 358
- 在线: 99.7小时
- 虫号: 48481
- 注册: 2004-06-19
- 性别: MM
- 专业: 高分子合成化学
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
gwy_1990: 金币+1, 加入油酸前，洗涤过的，后面加入油酸之后，温度是保持在50度的 2017-03-23 12:17:42
小木虫: 金币+0.5, 给个红包，谢谢回帖
gwy_1990: 金币+1, 加入油酸前，洗涤过的，后面加入油酸之后，温度是保持在50度的 2017-03-23 12:17:42
|
加入更多的油酸试试或者先洗涤再加油酸分散可能需要加热。都是为了确保油酸锚接 发自小木虫Android客户端 |
3楼2017-03-19 05:35:44
gwy_1990
铜虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 1262.4
- 散金: 36
- 红花: 3
- 帖子: 157
- 在线: 44.9小时
- 虫号: 2512508
- 注册: 2013-06-18
- 性别: MM
- 专业: 胶体与界面化学
4楼2017-03-23 12:15:37
gwy_1990
铜虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 1262.4
- 散金: 36
- 红花: 3
- 帖子: 157
- 在线: 44.9小时
- 虫号: 2512508
- 注册: 2013-06-18
- 性别: MM
- 专业: 胶体与界面化学
5楼2017-03-24 12:16:47
紫伊恋栈
铜虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 388.7
- 散金: 150
- 帖子: 110
- 在线: 19.7小时
- 虫号: 3110066
- 注册: 2014-04-02
- 性别: GG
- 专业: 有机高分子功能材料
6楼2017-07-22 10:15:59
