版块导航
正在加载中...
客户端APP下载
登录
注册
帖子
帖子
用户
本版
应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！
24小时热门版块排行榜
>
论坛更新日志
(4093)
>
导师招生
(737)
>
论文投稿
(402)
>
硕博家园
(221)
>
休闲灌水
(220)
>
文献求助
(201)
>
虫友互识
(151)
>
考博
(145)
>
新药研发
(98)
>
学术会议
(93)
>
公派出国
(87)
>
考研
(79)
>
基金申请
(72)
>
招聘信息布告栏
(69)
>
博后之家
(56)
>
论文道贺祈福
(55)
小木虫论坛-学术科研互动平台
»
计算模拟区
»
第一性原理
»
热点前沿问题讨论
»
如何做这种能带图
11
1/2
返回列表
1
2
下一页
查看: 3264 | 回复: 10
只看楼主
@他人
存档
新回复提醒
(忽略)
收藏
在APP中查看
mink
至尊木虫
(著名写手)
应助: 15
(小学生)
金币: 16750
散金: 245
红花: 1
帖子: 2939
在线: 616.9小时
虫号: 138630
注册: 2005-12-18
专业: 凝聚态物性 II ：电子结构
[
求助
]
如何做这种能带图
已有1人参与
如题，

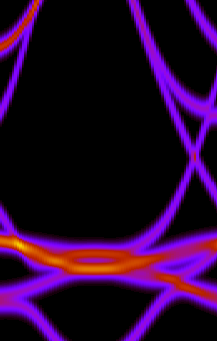

常见这种能带图，却不知如何实现请大侠赐教。
回复此楼
» 收录本帖的淘帖专辑推荐
VASP
» 猜你喜欢
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有10人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有9人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有11人回复
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有23人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有13人回复
» 本主题相关价值贴推荐，对您同样有帮助:
如何将MS导出的数据做出立体的图
已经有6人回复
使用Multiwfn绘制NBO及相关轨道
已经有30人回复
使用Multiwfn做拓扑分析以及计算孤对电子角度
已经有18人回复
很简单的DFT计算，为实验化学家服务：理论功底不牢固的人如何发纯理论PCCP
已经有52人回复
RSOFT中如何画出特殊横截面的带隙型光纤？如Kagome晶格
已经有4人回复
如何做能带投影
已经有17人回复
【原创之八】好的文献阅读习惯能进一步促进文献筛选 【原创非收发】
已经有31人回复
【原创之八】好的文献阅读习惯能进一步促进文献筛选 【已搜索无重复】
已经有207人回复
【经验】毕业答辩必看ppt幻灯片使用总结
已经有53人回复
【求助】vasp计算Partial Charge，能带交叉的如何确定IBAND？
已经有13人回复
【教程】如何设计一份令人舒服的PPT（下）
已经有17人回复
请教，如何利用Origin来做带隙图？
已经有7人回复
【sobereva个人文集】电子定域性的图形分析
已经有56人回复
【求助】请教，如何利用Origin.8来做一个半导体材料的紫外吸收带隙图？
已经有14人回复
【分享】用VASP进行Partial Charge分析实例
已经有22人回复
【畅谈学术论文 分享科研经验】让老板不得不重视你，我这样做工作汇报ppt
已经有1225人回复
╱�?█◣要厚道!!
1楼
2017-03-06 05:01:00
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )
valenhou001
至尊木虫
(职业作家)
1ST强帖: 13
应助: 241
(大学生)
金币: 25701.7
散金: 602
红花: 166
帖子: 3782
在线: 873.8小时
虫号: 1007127
注册: 2010-04-27
专业: 凝聚态物性 II ：电子结构
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
mink(漫天飘雪代发): 金币+2, 谢谢交流
2017-03-06 09:50:53
强烈建议楼主，贴这样的图时，也贴出文献出处。
这种图可能是：
1） fat-band，也就是特定轨道对每个能带的贡献。
2）unfolded-band，也就是超原胞的能带，返到初基晶胞的能带，可以看出缺陷或杂质对主体材料能带的影响。
这些图可以通过gnuplot, matplotlib很容易画出的，在之前需要处理第一原理的输出。
赞
一下
(1人)
回复此楼
4楼
2017-03-06 09:01:09
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
普通回帖
板桥霜
木虫
(正式写手)
应助: 2
(幼儿园)
金币: 4298.5
散金: 155
红花: 4
帖子: 572
在线: 95.4小时
虫号: 669402
注册: 2008-12-06
专业: 无机非金属类电介质与电解
mark一下
发自小木虫IOS客户端
回复此楼
2楼
2017-03-06 07:33:13
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
qfshixb
新虫
(著名写手)
应助: 0
(幼儿园)
金币: 7132.7
散金: 2242
红花: 4
帖子: 1176
在线: 76.7小时
虫号: 2906495
注册: 2013-12-31
性别: GG
专业: 凝聚态物性 II ：电子结构
用wannier就可以！
发自小木虫IOS客户端
赞
一下
回复此楼
3楼
2017-03-06 08:42:10
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
mink
至尊木虫
(著名写手)
应助: 15
(小学生)
金币: 16750
散金: 245
红花: 1
帖子: 2939
在线: 616.9小时
虫号: 138630
注册: 2005-12-18
专业: 凝聚态物性 II ：电子结构

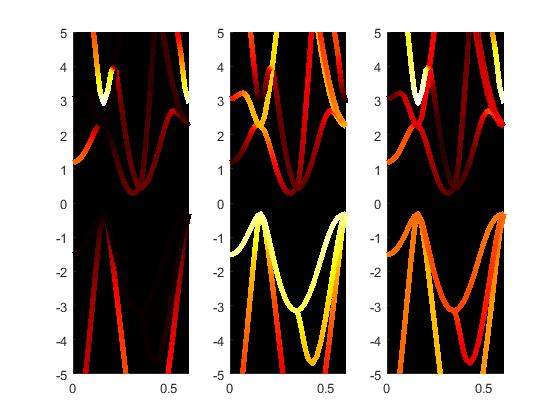

一时半会找不到那片文献，不过有一篇思路大致相同的prb 88, 195420 (2013) fig2，但是他不是用颜色表示用的是线宽。见下图
赞
一下
回复此楼
╱�?█◣要厚道!!
5楼
2017-03-06 22:20:21
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
mink
至尊木虫
(著名写手)
应助: 15
(小学生)
金币: 16750
散金: 245
红花: 1
帖子: 2939
在线: 616.9小时
虫号: 138630
注册: 2005-12-18
专业: 凝聚态物性 II ：电子结构
引用回帖:
4楼
:
Originally posted by
valenhou001
at 2017-03-06 09:01:09
强烈建议楼主，贴这样的图时，也贴出文献出处。
这种图可能是：
1） fat-band，也就是特定轨道对每个能带的贡献。
2）unfolded-band，也就是超原胞的能带，返到初基晶胞的能带，可以看出缺陷或杂质对主体材料能 ...
见下图
回复此楼
╱�?█◣要厚道!!
6楼
2017-03-06 22:22:28
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
mink
至尊木虫
(著名写手)
应助: 15
(小学生)
金币: 16750
散金: 245
红花: 1
帖子: 2939
在线: 616.9小时
虫号: 138630
注册: 2005-12-18
专业: 凝聚态物性 II ：电子结构
对不起上传不了图片
赞
一下
回复此楼
╱�?█◣要厚道!!
7楼
2017-03-06 22:24:18
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
valenhou001
至尊木虫
(职业作家)
1ST强帖: 13
应助: 241
(大学生)
金币: 25701.7
散金: 602
红花: 166
帖子: 3782
在线: 873.8小时
虫号: 1007127
注册: 2010-04-27
专业: 凝聚态物性 II ：电子结构
【答案】应助回帖
★ ★ ★
mink: 金币+3
2017-03-08 02:27:13
引用回帖:
7楼
:
Originally posted by
mink
at 2017-03-06 23:24:18
对不起上传不了图片
那就是我说的第一种，fat-band。处理vasp的输出文件PROCAR就可以做出了。
赞
一下
回复此楼
8楼
2017-03-07 07:42:24
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
mink
至尊木虫
(著名写手)
应助: 15
(小学生)
金币: 16750
散金: 245
红花: 1
帖子: 2939
在线: 616.9小时
虫号: 138630
注册: 2005-12-18
专业: 凝聚态物性 II ：电子结构

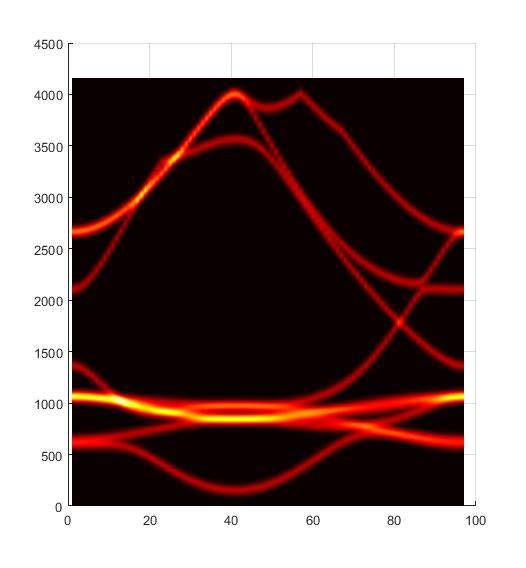

用matlab实现，虽然没有完全实现这种图，不过明白如何处理。不同的dft包表达模式不同。
赞
一下
回复此楼
╱�?█◣要厚道!!
9楼
2017-03-11 06:40:11
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
mink
至尊木虫
(著名写手)
应助: 15
(小学生)
金币: 16750
散金: 245
红花: 1
帖子: 2939
在线: 616.9小时
虫号: 138630
注册: 2005-12-18
专业: 凝聚态物性 II ：电子结构
引用回帖:
9楼
:
Originally posted by
mink
at 2017-03-11 06:40:11
用matlab实现，虽然没有完全实现这种图，不过明白如何处理。不同的dft包表达模式不同。
好可以这样
赞
一下
回复此楼
╱�?█◣要厚道!!
10楼
2017-03-11 07:12:48
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
相关版块跳转
第一性原理
量子化学
计算模拟
分子模拟
仿真模拟
程序语言
我要订阅楼主
mink
的主题更新
11
1/2
返回列表
1
2
下一页
如果回帖内容含有宣传信息，请如实选中。否则帐号将被全论坛禁言
普通表情
龙
兔
虎
猫
百度网盘
|
360云盘
|
千易网盘
|
华为网盘
在新窗口页面中打开自己喜欢的网盘网站，将文件上传后，然后将下载链接复制到帖子内容中就可以了。
信息提示
关闭
请填处理意见
关闭
确定
回复此楼
