[交流] 求解下面这张图的意思 已有3人参与

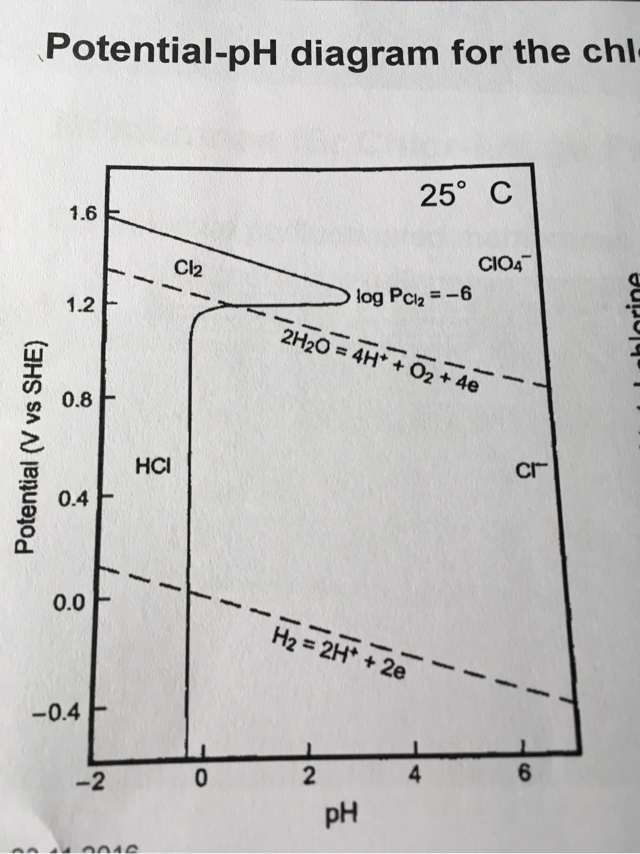

请问这张图表达什么意思？中间还有两条虚直线，要表达什么意思？谢谢！

求解下面这张图的意思


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-02-21 04:11:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tureykey

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个是pourbaix diagram，是电极反应电势与PH值的关系图。虚线是水分解的PH-E曲线，两条虚线内发生的氧化还原反应都在水的电化学窗口内。

发自小木虫IOS客户端
赞一下(1人) 回复此楼
2楼2017-02-21 06:50:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Katharinehj

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by tureykey at 2017-02-21 06:50:35
这个是pourbaix diagram，是电极反应电势与PH值的关系图。虚线是水分解的PH-E曲线，两条虚线内发生的氧化还原反应都在水的电化学窗口内。

可以具体解释一下吗？ 图中分别写有Cl2和 HCl 和 Cl- 以及 ClO4- 是表达什么意思？ 中间突出来的曲线说明什么？ 纵坐标括号中SHE是什么意思？ 请详细解释一下这么图的意思和意义，非常感谢！

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-02-21 16:15:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suchscience

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
带Cl的分别是其稳定的区域。比如酸性条件下在电位较高时Cl2是稳定的，此时的HCl中的Cl离子被氧化为Cl2。突出的曲线不是标明了吗：Cl2分压的对数为-6的曲线。SHE是说所用电位是相对于氢标的电位。
赞一下 回复此楼
4楼2017-02-22 07:08:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

疏晓云

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电位-PH图，可以从图中看到各个反应能发生以及产物能生成的边界条件。图中突出的曲线是指氯气的分压，SHE是标准氢电极电位，默认为0.
赞一下 回复此楼
加油！
5楼2017-02-22 18:45:33
