真空飞艇

铜虫 (著名写手)

引用回帖:
9楼: Originally posted by wumaldini at 2017-02-15 13:02:54
看了以上的讨论,包括楼主和几位回帖。说几点:1,楼主的设计存在问题,真空塑料瓶提供的浮力不足,塑料瓶自重就不小,而且还有其他材料的重力。2,楼主对几位的回帖基本没有理解正确,所回复的内容和回帖者的意思不 ...

您好,可能是我表达不清。这个实验只是证明用塑料瓶能够制造出“真空容器”。注意,只是“真空容器”。因为我的条件有限,目前仅进行了小型实验。实验目的为利用矿泉水瓶制造真空容器。这个实验只是一种基础实验,如果想要制成真空飞艇需要制造直径超过2米以上的真空容器。我目前正在筹备这一实验,但还未完成。
基础实验并非为了显示真空容器能够飞行,但是可以证明普通塑料瓶就能制造出真空容器。大多数人对真空容器的概念还停留在傻大粗笨的时候,这种能够用充气材料制作的真空容器已经可以有一定发展潜力了。

例如需要加工某些大型真空件,传统方式是利用大型真空舱抽真空后加工。或是利用惰性气体进行加工。

如果采用这种设计,能够选用可折叠\展开的充气真空房进行加工。
11楼2017-02-15 13:44:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucacai

木虫 (小有名气)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
真空飞艇: 金币+1, 恩,大多数人都是这么想的。我很理解。可惜学者永远不能做大多数人。 2017-02-15 17:52:00
学过物理基础知识和具有生活常识的人就会知道你的想法是幼稚的
change you mind,change you world
12楼2017-02-15 14:22:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

真空飞艇

铜虫 (著名写手)

引用回帖:
12楼: Originally posted by lucacai at 2017-02-15 14:22:35
学过物理基础知识和具有生活常识的人就会知道你的想法是幼稚的

能说说是为什么吗?这个实验证明可以充气展开结构制成的外壳制造轻质真空容器,而这个真空容器的总重量远低于常见的其他真空容器。

基于结构力学,将若干气囊组合排列呈拱形结构,每个气囊均匀受大气压并将大气压转向相邻气囊,则可以抵抗外界大气压。我想问问我这个幼稚究竟幼稚在哪里?是理论错误还是设计有缺陷呢?希望您能告诉我,谢谢!
13楼2017-02-15 14:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wumaldini

至尊木虫 (职业作家)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
真空飞艇: 金币+1, 只要我还年轻,我的梦想就不会熄灭。虽然没上985,但我一直在努力。希望我的后续实验出来以后您能再看看我的设计,谢谢! 2017-02-15 17:54:11
能说说你的学历或者专业么,我总感觉你说的不够专业,很多表述都很不规范,让我能想起“永动机”的例子!实在不是打击你,确实如一个回帖的说的,想法有点幼稚!就到这里吧,希望你一切都好,不管怎样你是有梦想的人!
14楼2017-02-15 16:06:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

真空飞艇

铜虫 (著名写手)

引用回帖:
14楼: Originally posted by wumaldini at 2017-02-15 16:06:52
能说说你的学历或者专业么,我总感觉你说的不够专业,很多表述都很不规范,让我能想起“永动机”的例子!实在不是打击你,确实如一个回帖的说的,想法有点幼稚!就到这里吧,希望你一切都好,不管怎样你是有梦想的人 ...

野鸡大专,确实低的拿不出手。可是结构力学与“永动机”有什么联系?
我的设计只是利用充气展开材料制造真空容器,难道就是幼稚么?
充气展开技术无论在国内外都属于边缘学科,但这不代表这项技术就没有价值。
如果你读过下面这几篇文献,再说我的设计幼稚,那么我无话可说。
建议你可以先看一下“充气环结构的承载能力分析”第16叶图1-11,再思考充气管结构强度问题。

(英)G.A.库利,J.D.吉勒特.飞艇技术.科学出版社 2008. [M]
翁智远,王远功.弹性薄壳理论.高等教育出版社,1986. [M]
于宁,充气环结构的承载能力分析.硕士学位论文.哈尔滨工业大学,2009[D]
杜振勇,充气管结构的承载能力分析.硕士学位论文.哈尔滨:哈尔滨工业大学,2008.[D]。
冯白璐,单层网壳采光顶结构形态学及网格划分优化研究.硕士学位论文.中国建筑科学研究院,2015. [D]。
谢雅琪,平面柔性可展结构设计及展开研究.硕士学位论文.浙江大学,2013.[D]。
张磊,柔性膜条增强蒙皮的承力性能研究.硕士学位论文.哈尔滨工业大学,2013[D]。
汪逸然,系绳增强充气结构承载性能分析.硕士学位论文.哈尔滨工业大学,2013[D]。
卫剑征,空间折叠薄膜管充气展开过程气固耦合问题研究.博士学位论文.哈尔滨工业大学,2008[D]。
卫剑征,毛丽娜,杜星文,空间卷曲折叠管充气控制展开动力学研究.工程力学, 2009, 26(1):227-232[J]。

我虽然不是学航空航天的,但基本的文献和资料还是没有少看的。实验虽然简陋,但测试都是有针对性的。对于充气展开研究文章我一直在读,不过因为没有导师完全是自学所以很吃力。
请不要随便挥舞民科的帽子去判断别人,这并不能提高自己的水平。
15楼2017-02-15 17:50:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wumaldini

至尊木虫 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
15楼: Originally posted by 真空飞艇 at 2017-02-15 17:50:22
野鸡大专,确实低的拿不出手。可是结构力学与“永动机”有什么联系?
我的设计只是利用充气展开材料制造真空容器,难道就是幼稚么?
充气展开技术无论在国内外都属于边缘学科,但这不代表这项技术就没有价值 ...

一会儿是抽真空,一会儿是充气,到底是充还是抽?
16楼2017-02-15 19:30:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wumaldini

至尊木虫 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
15楼: Originally posted by 真空飞艇 at 2017-02-15 17:50:22
野鸡大专,确实低的拿不出手。可是结构力学与“永动机”有什么联系?
我的设计只是利用充气展开材料制造真空容器,难道就是幼稚么?
充气展开技术无论在国内外都属于边缘学科,但这不代表这项技术就没有价值 ...

一会儿是抽真空,一会儿是充气,到底是充还是抽?
17楼2017-02-15 19:33:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

真空飞艇

铜虫 (著名写手)

引用回帖:
17楼: Originally posted by wumaldini at 2017-02-15 19:33:21
一会儿是抽真空,一会儿是充气,到底是充还是抽?...

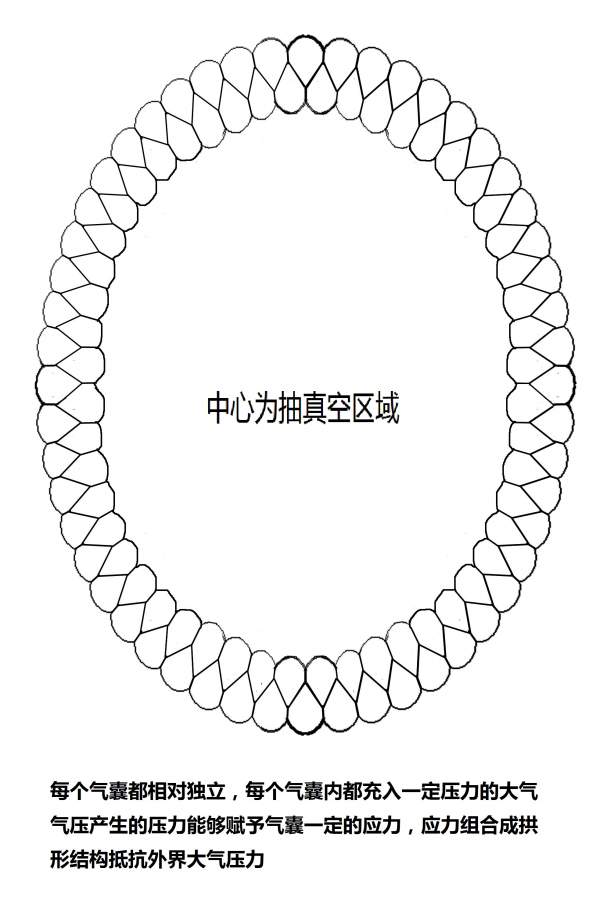

用充气结构组成的刚体支撑真空仓。因为真空仓所受气压为标准大气压,所以用充气管结构抵抗大气压比较合理。图9图10中可以看出充气气囊之间的应力作用到气囊后会被转向并分散。我套用三铰拱计算公式得出一组很离谱的数据,感觉应该用错了公式。

文献中有很多充气建筑,我的设计可以视为一个全密封充气建筑,在建筑内部抽真空。

我的矿泉水瓶实验就是这个设计的微缩版。根据计算,如果想要排开的大气能够产生浮力至少需要制造直径超过2米的真空仓。

【实验求鉴定】用24个矿泉水瓶制作真空容器与真空飞艇可行性

发自小木虫Android客户端
18楼2017-02-15 20:27:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

styrenes

铁杆木虫 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
楼主先找一个实验室,玩一下真空系统。真空系统不是你想象的那样。
首先,你这个东西最多做到低真空,中等真空,高真空,超高真空你都是实现不了的。
第二,真空的压力是非常强,需要非常强的材料,你用塑料,你就要想用多厚。虽然你用小室隔离,换算到厚度上,是一样的。至少要用最强的塑料或者纤维算一下。
第三,楼主要了解一下塑料的透气性。矿泉水瓶的材质气密性不好哦。轮胎内胎气密性不错,不过很软。

不过,我支持楼主动手实验的精神。
语言是窗户或墙
19楼2017-02-16 09:50:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

真空飞艇

铜虫 (著名写手)

引用回帖:
19楼: Originally posted by styrenes at 2017-02-16 09:50:03
楼主先找一个实验室,玩一下真空系统。真空系统不是你想象的那样。
首先,你这个东西最多做到低真空,中等真空,高真空,超高真空你都是实现不了的。
第二,真空的压力是非常强,需要非常强的材料,你用塑料,你就 ...

首先,塑料瓶只是“权宜之计”。并非最终成品必须选项。如果采用聚对苯撑苯并二噁唑制成充气管膜材,气密性完全可以得到保障。毕竟他的强度远超塑料瓶。

高真空并不能比低真空带来跳跃性的浮力提升吧?高真空只是真空环境中气体分子较少,但并不是说真空仓内剩余大量分子。只要将气囊内95%的气体抽出就能够获得大约1KG每平米的浮力(理想数值是1.28公斤/平米)

谷歌的气球卫星计划相信您也有所耳闻。其自身依然采用传统的轻质气体作为浮力材料,如果改用真空飞艇设计,也许能有不同成果。

另外,标准大气压是一个固定数值,101.325kPa虽然以平米计算是很大,但如果分割为若干个单元,每个单元就会变得非常小。每平米10吨的压力分割到每平方厘米只有1KG。

每个气囊所受压力都可以单独计算,并且气囊组成的拱形会将所受压力均分到相邻气囊,而两个相邻气囊又会将方向相反的压力相互抵消。目前我计算就卡在这里,力学课程上介绍拱形压力计算都是固体拱梁,而充气梁我应该用什么公式计算一直没弄明白。

另外,轮胎内胎虽然气密性好,但他太厚太重了。我考虑的材料都是超薄的膜材。基本上都是选择类似飞艇蒙皮的材料。之前买了一些聚酰亚胺膜,可惜自行加工粘结强度不足。手工水平太差了。
20楼2017-02-16 10:18:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
