[求助] Fluent中自然对流模拟问题？ 已有1人参与

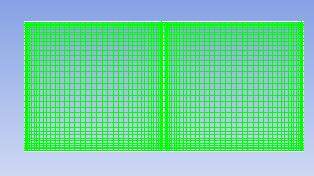

本人最近在CFD模拟中遇到了一些阻碍，借此希望能够得到大家的指点。我做的是封闭方腔内的自然对

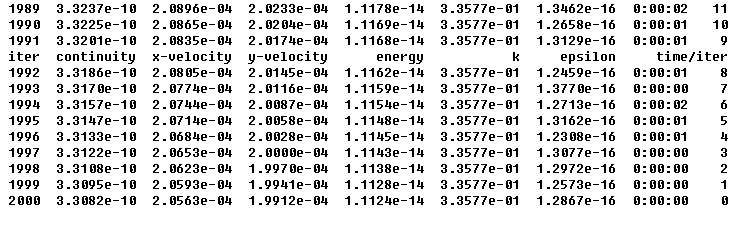

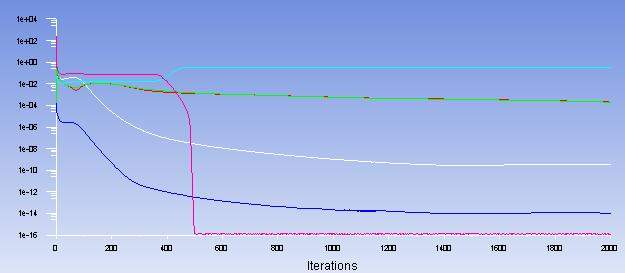

流模拟，其中要在方腔内添加一块隔板。但是模拟过程中发现湍动能k残差值较大，无法达到收敛要求。烦
劳能否查看我的case文件中参数设置是否有错误。Fluent中自然对流模拟问题？


Fluent中自然对流模拟问题？-1


Fluent中自然对流模拟问题？-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : two_cavity.cas
    • 2017-02-07 10:20:48, 308.97 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-02-07 10:21:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

忆水寒

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
计算下，封闭腔中的瑞利数（格拉晓夫数与普朗特数的乘积）Ra=923，远远小于10^8，浮力引起的是层流，所以选用湍流模型是不合适的
赞一下(2人) 回复此楼
有些事情不是看到希望才去坚持，而是坚持了才会看到希望
2楼2017-02-07 13:41:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

圣战之骜

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 忆水寒 at 2017-02-07 13:41:00
计算下，封闭腔中的瑞利数（格拉晓夫数与普朗特数的乘积）Ra=923，远远小于10^8，浮力引起的是层流，所以选用湍流模型是不合适的

谢谢您的回答！我看了下相关文献，当瑞利数小于1708时，从底面到上表面的传热是通过导热进行的，不存在对流，这时要选择Laminar模型求解？                    我还有一个问题，就是当一个区域被分成几个域是，且可能同时存在层流和湍流，这是如何选择模型呢？        期待您的解答！

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-02-08 11:28:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

忆水寒

金虫 (小有名气)
引用回帖:
3楼: Originally posted by 圣战之骜 at 2017-02-08 11:28:54
谢谢您的回答！我看了下相关文献，当瑞利数小于1708时，从底面到上表面的传热是通过导热进行的，不存在对流，这时要选择Laminar模型求解？                    我还有一个问题，就是当一个区域被分成几个域是，且可 ...

层流模型不能用来计算实际湍流的过程，而湍流模型来模拟实际层流，误差不是很大
http://muchong.com/bbs/viewthread.php?tid=9276889&fpage=2&target=blank
后面我想了下，你的过程可以选用湍流模型，但是前提是湍流要充分发展，不然误差会很大

一个区域被分成几个域，两种方案：
一是直接选择湍流模型，
二是model中选择湍流模型,在cell zone condition层流的区域中选择Laminar zone

以上也是建议，最好对比计算下
赞一下 回复此楼
有些事情不是看到希望才去坚持，而是坚持了才会看到希望
4楼2017-02-09 10:01:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

圣战之骜

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by 忆水寒 at 2017-02-09 10:01:13
层流模型不能用来计算实际湍流的过程，而湍流模型来模拟实际层流，误差不是很大
http://muchong.com/bbs/viewthread.php?tid=9276889&fpage=2&target=blank
后面我想了下，你的过程可以选用湍流模型，但 ...

好的，谢谢您！我继续算算看。

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-02-10 23:48:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑色星期我

新虫 (小有名气)
你好，请问浮升力如何添加

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-05-09 01:54:41
