[求助]
fluent模拟室内热环境，出现一些问题，求指点。 已有1人参与
|
|

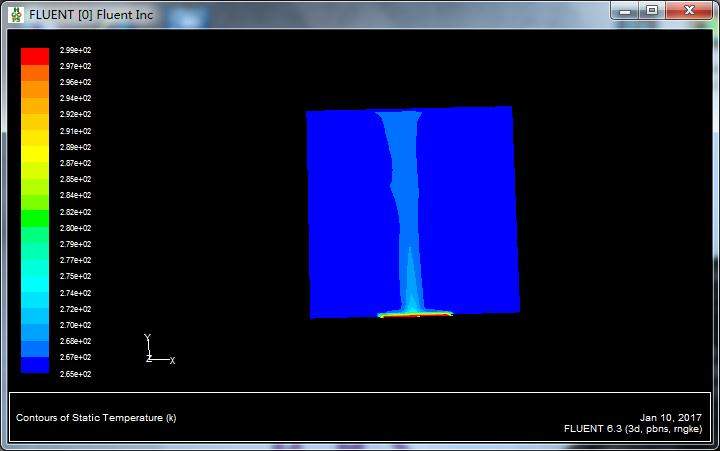

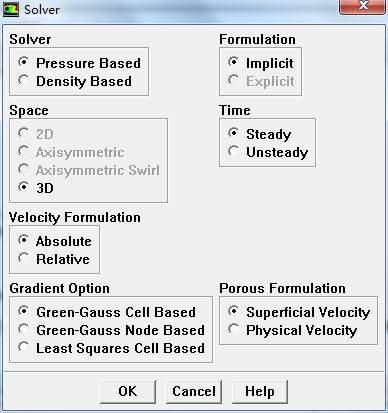

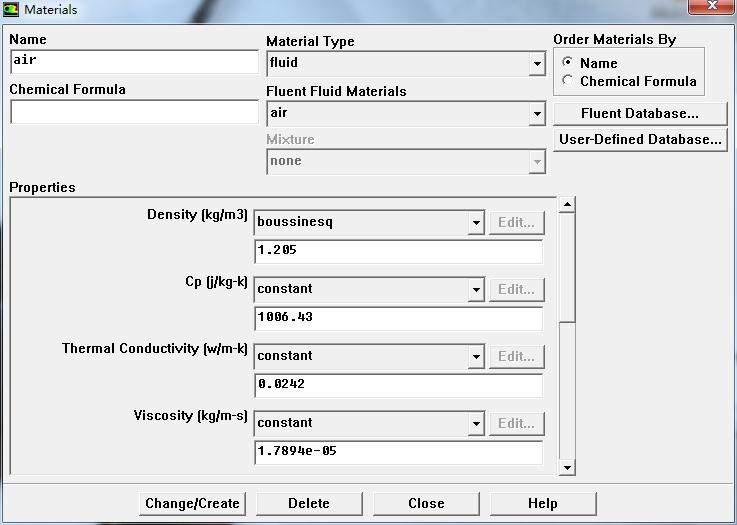

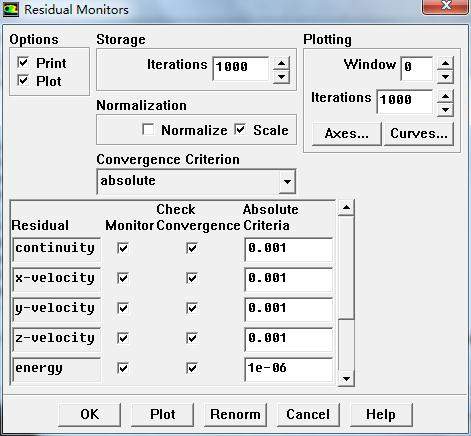

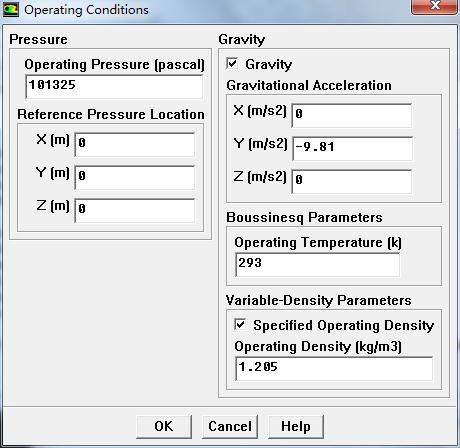

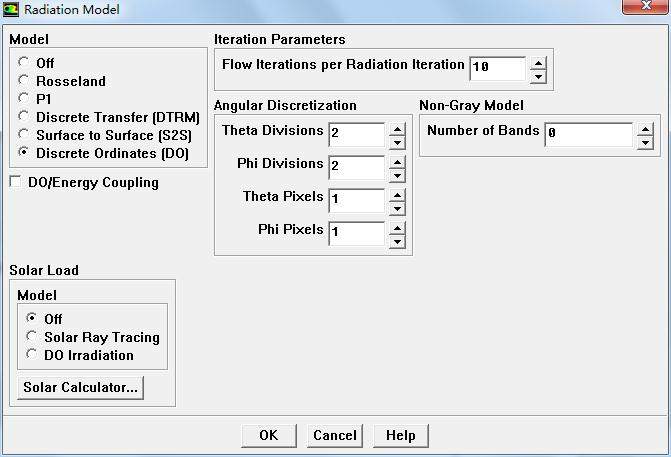

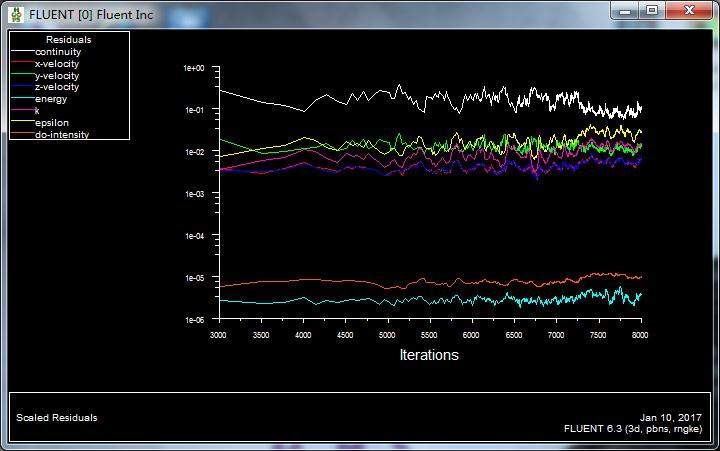

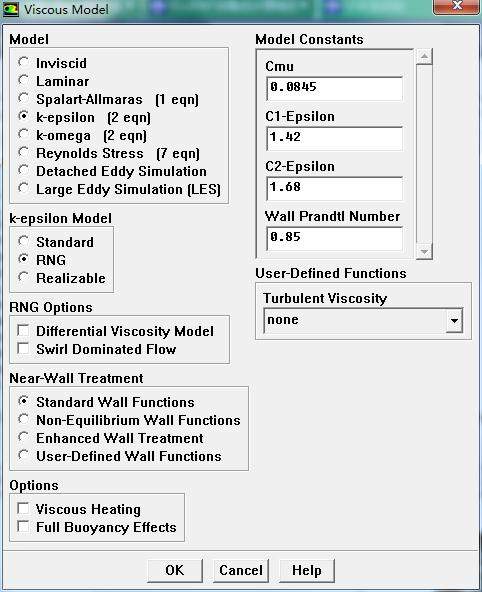

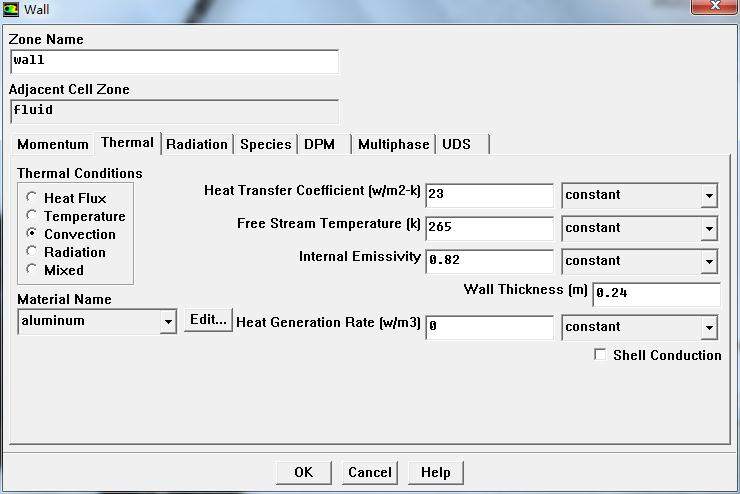

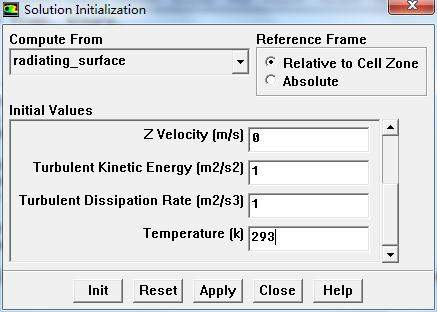

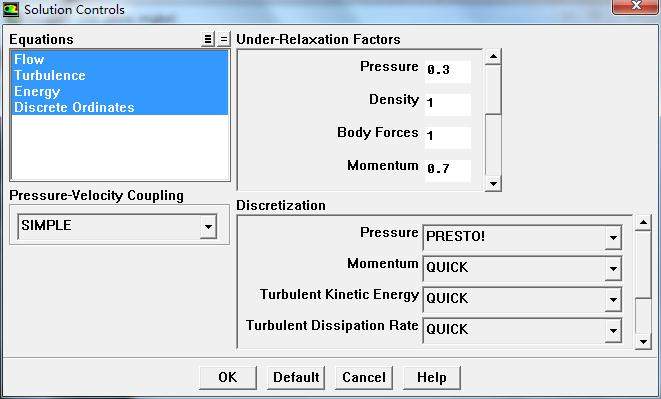

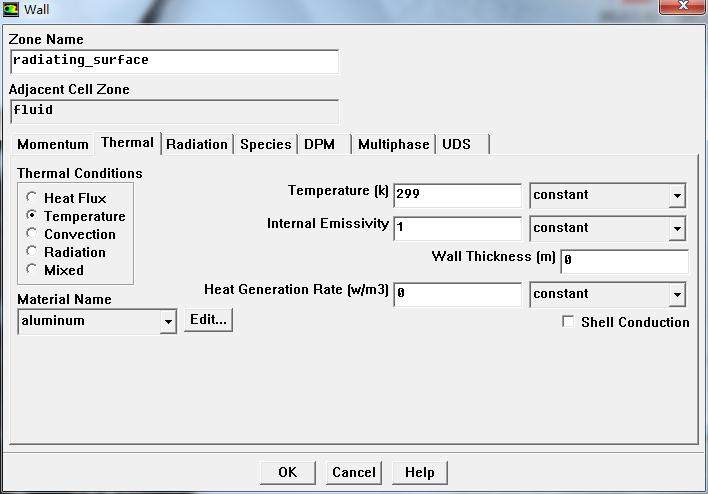

刚刚开始学习fluent，准备做一个室内的热环境模拟，选了一个最简单的辐射模型做，但是总是出现问题，特此向各位请教。 模型描述： 6*6*6m的房间，地板中心一个2*2的辐射面。 2*2的辐射面做恒温面处理，取为299K。地板其余部分设定为绝热。 其余5面墙，设定为壁面。 操作过程： 调入网格，检查，无误。 具体设定如下面的图片所示。 问题： 1. 我的设定中有哪些是不妥的？ 2. 迭代了8000次，还是反复震荡，感觉收敛不了了，怎么解决？ 3. 有什么加快收敛的办法？ 4. 这种类型的模拟，迭代到稳态大概要多少步？ 5. 还有别的监测判定收敛的手段么？ 明明是很简单的一个东西，却老是搞不出来，心累，求教，多谢~  材料属性设定.jpg  残差监控设定.jpg  残差图.jpg  操作环境设定.jpg  迭代8000次的效果图.jpg  辐射面设定.jpg  辐射模型设定.jpg  流场初始化设定.jpg  求解策略设定.jpg  求解器设定.jpg  湍流模型设定.jpg  外墙设定.jpg |
