[求助] Fluent 真空室边界条件及建模尺寸

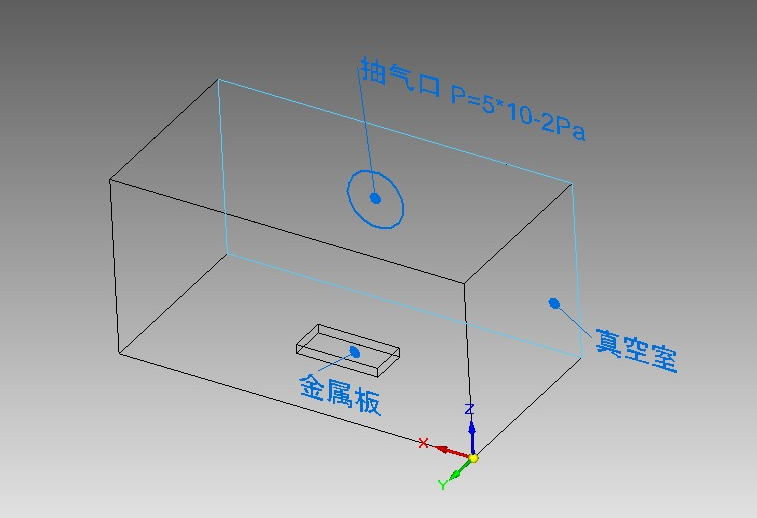

大家好，我现在在做真空焊接的熔池流场fluent模拟，一个金属板放在真空室内，板上有个内热源使金属熔化，开启了熔化凝固和VOF模型。几何模型见附图。

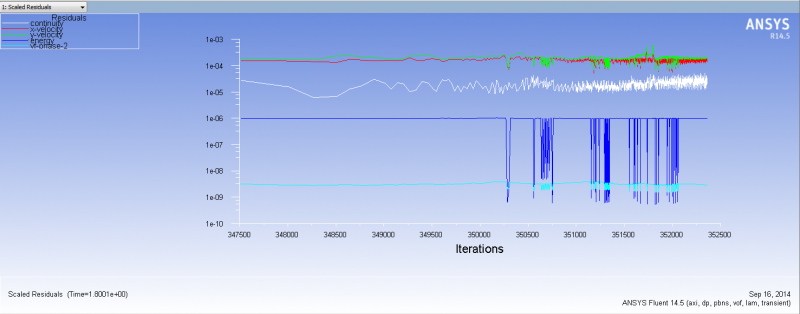

实际真空室很大，应该为2m*2m*1m，板的尺寸为40mm*20mm*3mm，实际计算过程中为了减少运算量，我把真空室的尺寸设为板的各方长度方向增加1倍，即80mm*20mm*3mm，边界条件除了Symmetry，其余全为wall，最小网格为0.2mm，计算过程中发现动量残差曲线不容易收敛，计算时间步长为1e-5s时可以收敛，我感觉这个问题应该边界条件出了问题，至少设置好边界条件收敛应该会快很多，残差波动也不应该太大，将一个侧面改为压力出口边界条件计算过程中出口会出现返流。请问：
1、模型应该如何设置边界条件，只有压力出口边界条件是否可行？
2、出现返流是不是因为真空室建模尺寸太小，建多大为合适？
谢谢！

Fluent 真空室边界条件及建模尺寸
3D description.jpg


Fluent 真空室边界条件及建模尺寸-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-16 16:38:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

von_weiqiang

木虫 (正式写手)
计算时间步长为1e-5s时可以收敛?只有一个压力出口么？
Kn数是多少
赞一下 回复此楼
专注传播负能量
2楼2014-09-17 08:25:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghouqin

金虫 (小有名气)
引用回帖:
2楼: Originally posted by von_weiqiang at 2014-09-17 08:25:54
计算时间步长为1e-5s时可以收敛?只有一个压力出口么？
Kn数是多少

1e-5s是没有压力出口，全是wall的条件下算的。只有一个压力出口时，总显示压力出口面上有几千个网格出现返流，没有继续算下去，不知道算下去会不会收敛。我没有考虑Kn数，没有流体模拟基础，Kn数会对气体有影响是么，具体怎么影响，请大神解释一下，谢谢。
赞一下 回复此楼
3楼2014-09-17 08:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

von_weiqiang

木虫 (正式写手)
引用回帖:
3楼: Originally posted by wanghouqin at 2014-09-17 08:31:41
1e-5s是没有压力出口，全是wall的条件下算的。只有一个压力出口时，总显示压力出口面上有几千个网格出现返流，没有继续算下去，不知道算下去会不会收敛。我没有考虑Kn数，没有流体模拟基础，Kn数会对气体有影响是么 ...

压力太低的时候NS方程可能会不合适，0.01Pa大概在过渡流区域。返流可以试试把出口管道拉长一点。
赞一下 回复此楼
专注传播负能量
4楼2014-09-17 09:47:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freemanhit

新虫 (初入文坛)
你好，你的真空环境在焊接模拟中是怎么处理的，相对于常规的大气下的焊接过程在哪方面做了处理！
期待您的回答
赞一下 回复此楼
最帅的科研
5楼2016-03-24 20:05:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风的女儿

新虫 (初入文坛)
请问你的材料怎么设置的

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-11-24 11:34:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风的女儿

新虫 (初入文坛)
我是真空干燥要如何选择模型？如何设置材料？还有操作条件和边界条件呢？还有什么设置需要注意的？

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-11-24 11:36:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

好好学fluent

新虫 (初入文坛)
楼主问一下真空环境在fluent中怎么模拟

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-03-15 23:30:50
