[求助] ansys 报错分析 已有1人参与

请问，下面的命令流哪里有错误？为什么会报错？感觉和倒数第二段命令有关？哪位大侠能详细解释一下？
/FILNAME,weldingstress,0
/PREP7
!定义焊接参数
L=6E-2      !焊件的长度
W=6E-3      !焊件的宽度
H=12E-1      !焊件的高度
L=0.12
P=2000        !激光功率
V=0.05        !焊接速度
YITA=0.3      !焊接热效率
R=0.00155     !激光有效加热半径
Q=P*YITA      !激光热功率
Qm=3/3.1415/R**2*Q !加热斑点中心最大热流密度
!*
ET,1,PLANE55
ET,2,SOLID70


MPTEMP,,,,,,,,
MPTEMP,1,20
MPTEMP,2,100
MPTEMP,3,200
MPTEMP,4,300
MPTEMP,5,400
MPTEMP,6,500
MPTEMP,7,600
MPTEMP,8,660

MPDATA,KXX,1,,176
MPDATA,KXX,1,,180
MPDATA,KXX,1,,184
MPDATA,KXX,1,,188
MPDATA,KXX,1,,192
MPDATA,KXX,1,,198
MPDATA,KXX,1,,200
MPDATA,KXX,1,,200

MPDATA,DENS,1,,2700
MPDATA,DENS,1,,2700
MPDATA,DENS,1,,2700
MPDATA,DENS,1,,2700
MPDATA,DENS,1,,2700
MPDATA,DENS,1,,2700
MPDATA,DENS,1,,2700
MPDATA,DENS,1,,2700

MPDATA,C,1,,728
MPDATA,C,1,,795
MPDATA,C,1,,879
MPDATA,C,1,,963
MPDATA,C,1,,1089
MPDATA,C,1,,1290
MPDATA,C,1,,1560
MPDATA,C,1,,1640

MPDATA,EX,1,,7.1E10
MPDATA,EX,1,,6.5E10
MPDATA,EX,1,,5.7E10
MPDATA,EX,1,,4.9E10
MPDATA,EX,1,,4.4E10
MPDATA,EX,1,,4.0E10
MPDATA,EX,1,,3.0E10
MPDATA,EX,1,,1.0e1

MPDATA,PRXY,1,,0.32
MPDATA,PRXY,1,,0.32
MPDATA,PRXY,1,,0.32
MPDATA,PRXY,1,,0.32
MPDATA,PRXY,1,,0.32
MPDATA,PRXY,1,,0.32
MPDATA,PRXY,1,,0.32
MPDATA,PRXY,1,,0.32

UIMP,1,REFT,,,20
MPDATA,ALPX,1,,2.18e-5
MPDATA,ALPX,1,,2.35e-5
MPDATA,ALPX,1,,2.43e-5
MPDATA,ALPX,1,,2.54e-5
MPDATA,ALPX,1,,2.84e-5
MPDATA,ALPX,1,,2.99e-5
MPDATA,ALPX,1,,3.06e-5
MPDATA,ALPX,1,,3.10e-5


TB,BISO,1,8,2,
TBTEMP,20
TBDATA,,314e6,0,,,,
TBTEMP,100
TBDATA,,284e6,0,,,,
TBTEMP,200
TBDATA,,216e6,0,,,,
TBTEMP,300
TBDATA,,200E6,0,,,,
TBTEMP,400
TBDATA,,50E6,0,,,,
TBTEMP,500
TBDATA,,30E6,0,,,,
TBTEMP,600
TBDATA,,10E6,0,,,,
TBTEMP,660
TBDATA,,1E-5,0,,,,


K,1,0.002,0,0
K,2,-0.002,0,0
K,3,0.002,-0.006,0
K,4,-0.002,-0.006,0
K,5,-0.01,0,0
K,6,-0.01,-0.006,0
K,7,-0.03,0,0
K,8,-0.03,-0.006,0
K,9,0.01,0,0
K,10,0.01,-0.006,0
K,11,0.03,0,0
K,12,0.03,-0.006,0

ansys 报错分析

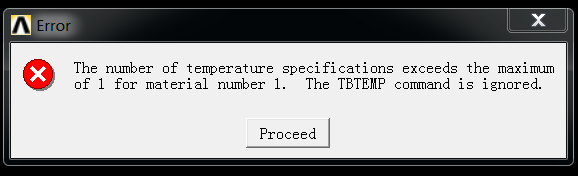

错误1.png@wuming524
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-12-31 11:21:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
将：
    TB,BISO,1,8,2,
  改为：
    TB,BISO,1,8,1,
  试试。
赞一下 回复此楼
2楼2017-01-01 08:11:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caidan12

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2017-01-01 08:11:19
将：
    TB,BISO,1,8,2,
  改为：
    TB,BISO,1,8,1,
  试试。

请问1,8,2分别的含义是什么?希望您详细解答。
赞一下(1人) 回复此楼
3楼2017-01-03 20:22:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
caidan12: 金币+10, ★★★很有帮助 2017-01-04 09:01:41
建议你先看一下帮助文件中关于 TB 命令的内容，相信你能看明白的。实在不明白的地方再提出来。
赞一下 回复此楼
4楼2017-01-04 07:45:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caidan12

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shgao20 at 2017-01-04 07:45:49
建议你先看一下帮助文件中关于 TB 命令的内容，相信你能看明白的。实在不明白的地方再提出来。

改成1,6,2就好用了
赞一下 回复此楼
5楼2017-01-04 09:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
