应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 介孔二氧化硅合成出现大量微米级块状物质
91/1返回列表
查看: 1634  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

kadizhijia

金虫 (小有名气)

[求助] 介孔二氧化硅合成出现大量微米级块状物质

我是合成介孔二氧化硅的新手，体系：0.1gCTAB超声溶解于48mL水中，加入0.35mL2M氢氧化钠，80度机械搅拌30分钟。滴加0.5mLTEOS。80度机械搅拌2h.离心后用水洗和醇洗。还未进行煅烧，拿去测SEM之后出现了很多微米级块状物体，样品均一性也不好，请问哪位可以给些指导呀？谢谢

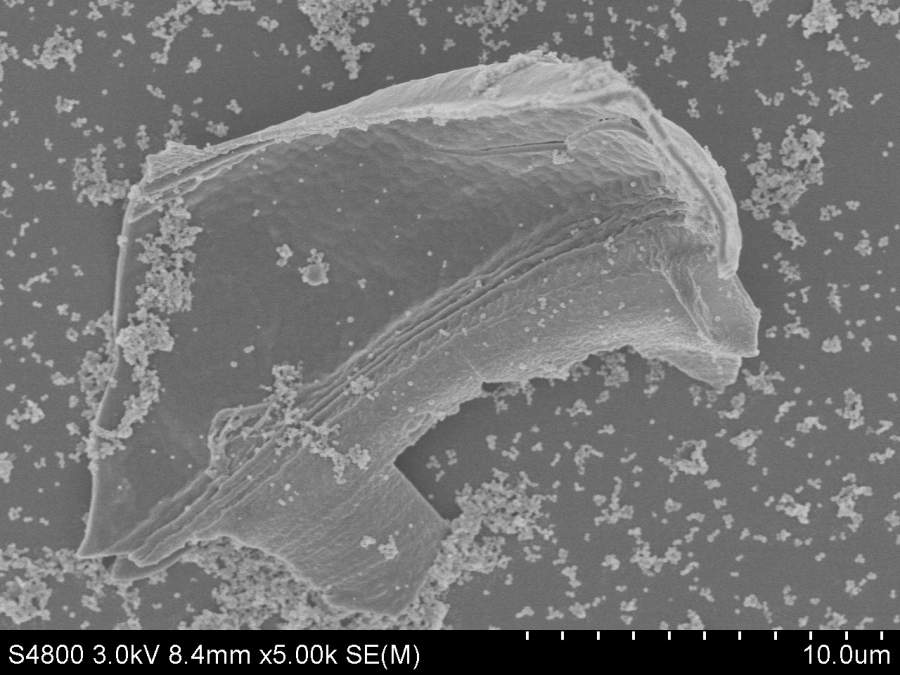

介孔二氧化硅合成出现大量微米级块状物质

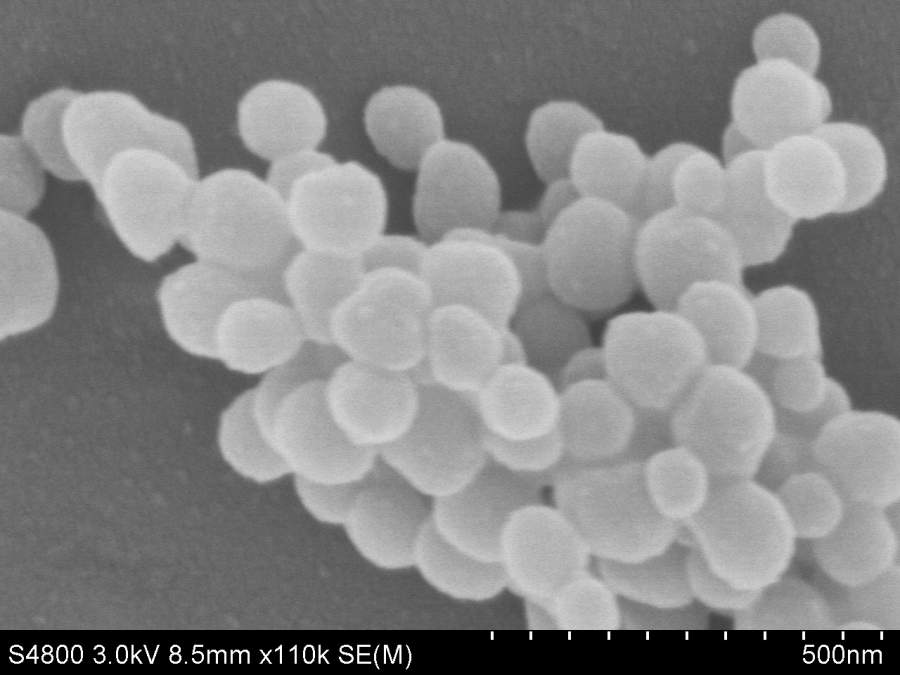

介孔二氧化硅合成出现大量微米级块状物质-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-12-15 14:05:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kadizhijia

金虫 (小有名气)
有注意到合成过程不出现泡沫，TEOS滴加速度大概20s0.1mL,请问操作上还有什么其他需要注意的吗？谢谢
赞一下 回复此楼
2楼2016-12-15 14:07:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳光西骑士

木虫 (正式写手)
Synthesis of FITC–APTES

A solution of FITC (8.6 mg) in anhydrous ethanol (2 mL) was mixed with APTES (0.197 mL) and then the mixture was stirred at room temperature for 24 h. The prepared FITC–APTES stock solution was kept at 4 °C.
Synthesis of amino-modified MSNs (denoted as MSNs-NH2)

The synthesis of MSNs-NH2 was similar to that of magnetic MSNs-NH2.18 Typically, 0.3 g CTAB and 0.1 g PVP30 were added to a solution containing 90 mL of deionized water and 60 mL of methanol. The solution was adjusted to pH 10.2 by an ammonia solution, and then 600 μL TEOS and 50 μL APTES were added. After stirring for 2.5 h at room temperature, the resultant particles were separated and washed with ethanol and water. The extraction of organic templates for the as-synthesized particles was performed by dispersing these particles into 50 mL of a mixed solution of ethanol and NH4NO3 (0.3 g) at 60 °C for 1 h. The synthesis of FITC-labeled MSNs-NH2 is similar to that of the unlabeled ones, except that FITC-APTES (50 μL) and APTES were added together during the condensation process.
赞一下 回复此楼
3楼2016-12-15 22:39:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳光西骑士

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 阳光西骑士 at 2016-12-15 22:39:55
Synthesis of FITC–APTES

A solution of FITC (8.6 mg) in anhydrous ethanol (2 mL) was mixed with APTES (0.197 mL) and then the mixture was stirred at room temperature for 24 h. The prepared FITC–A ...

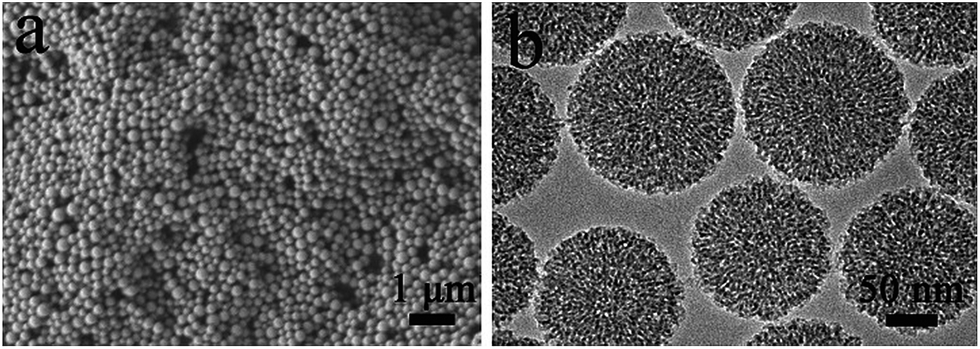

TEM如图 虽然产率不高 但是可以做出来
介孔二氧化硅合成出现大量微米级块状物质-2
赞一下 回复此楼
4楼2016-12-15 22:42:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kadizhijia

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 阳光西骑士 at 2016-12-15 22:42:20
TEM如图 虽然产率不高 但是可以做出来

...

谢谢您的回复，请问 这个合成出的结果是MSN 吗？看您发的内容好像是MSN-NH2。请问您用这个方法合成过吗？另外，我查阅了大量的文献大部分都是采用的我所述的方法，请问你当初为什么没有采用我所述的方法呢？
赞一下 回复此楼
5楼2016-12-16 09:26:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kadizhijia

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 阳光西骑士 at 2016-12-15 22:42:20
TEM如图 虽然产率不高 但是可以做出来

...

是不是合成过程不添加APTES，就是没有氨基修饰的MSN呀？
赞一下 回复此楼
6楼2016-12-16 09:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱哥哥

铁虫 (小有名气)
4800工作距离4以内，电压再低，最好1kv或者以下。加上样品台减速。会看到更多细节的。

发自小木虫IOS客户端
赞一下(1人) 回复此楼
7楼2016-12-17 23:27:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kadizhijia

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 朱哥哥 at 2016-12-17 23:27:30
4800工作距离4以内，电压再低，最好1kv或者以下。加上样品台减速。会看到更多细节的。

谢谢您的回复。我有其他细节的图片，只是没有放上来而已。有一张块状物质的表面图，根据形貌判断出块状物质的也是硅。但是关键是不知道为什么合成过程会有这些东西出现。
赞一下 回复此楼
8楼2016-12-18 08:57:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘晓F

新虫 (小有名气)
引用回帖:
8楼: Originally posted by kadizhijia at 2016-12-18 08:57:02
谢谢您的回复。我有其他细节的图片，只是没有放上来而已。有一张块状物质的表面图，根据形貌判断出块状物质的也是硅。但是关键是不知道为什么合成过程会有这些东西出现。...

请问楼主这比例是文献上的吗？？可以推荐下吗？？
这应该是球形的吧..
赞一下 回复此楼
9楼2017-01-04 09:52:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 kadizhijia 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
