版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

返回列表

LL0608

金虫 (正式写手)

应助: 32 (小学生)
金币: 2792
散金: 21
红花: 18
帖子: 428
在线: 315.5小时
虫号: 3002862
注册: 2014-02-28
专业: 金属材料的微观结构

[求助] 镍基高温合金TEM 已有2人参与

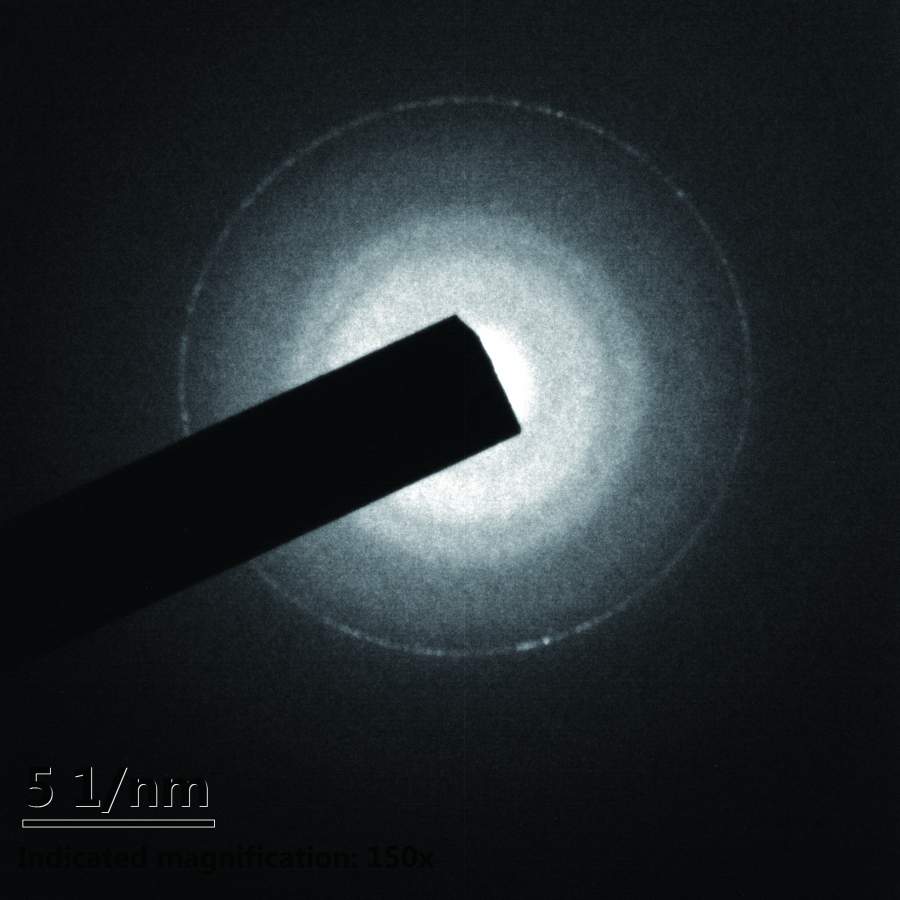

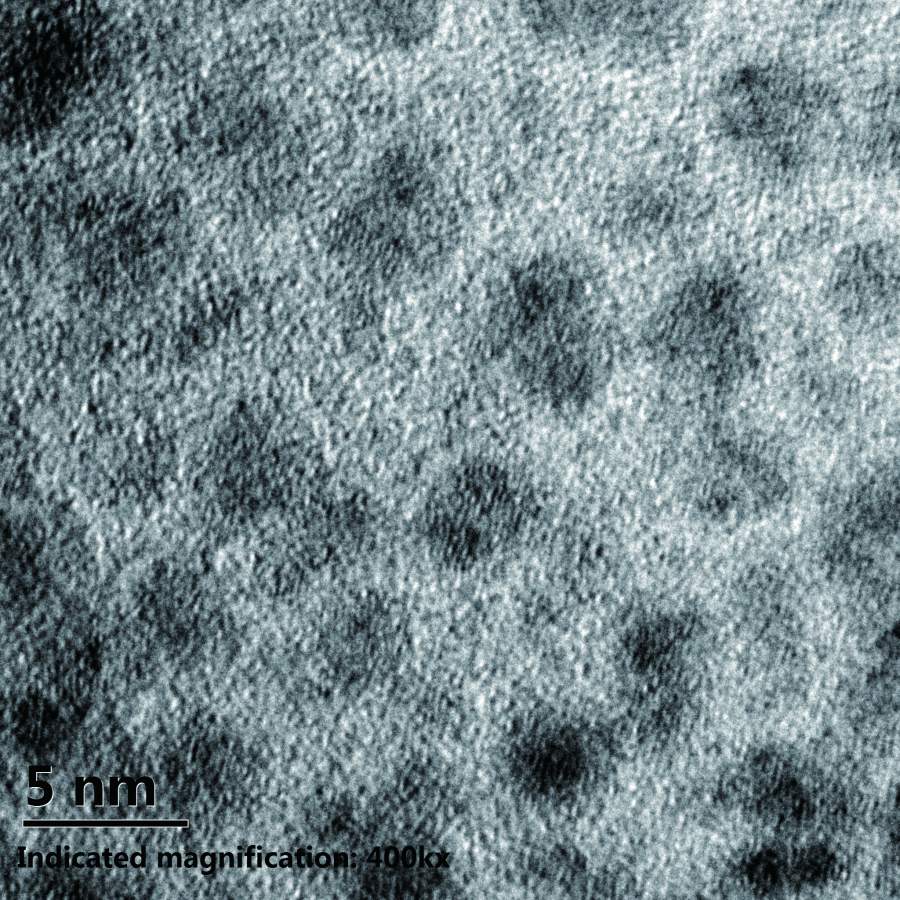

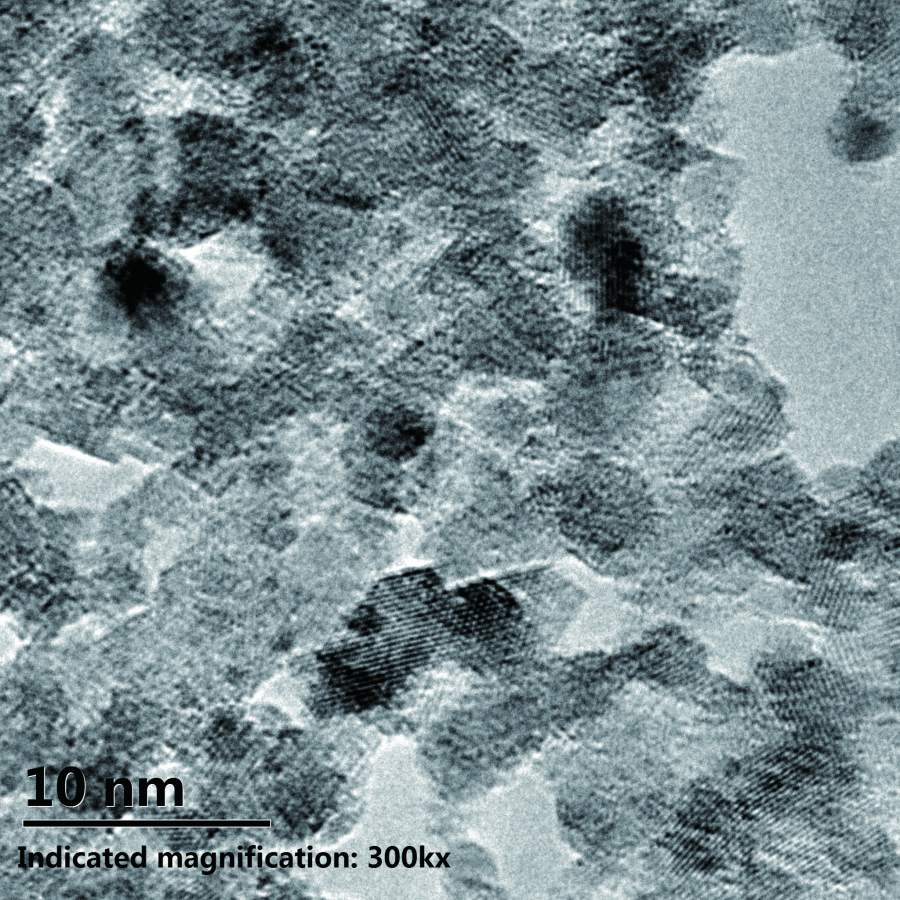

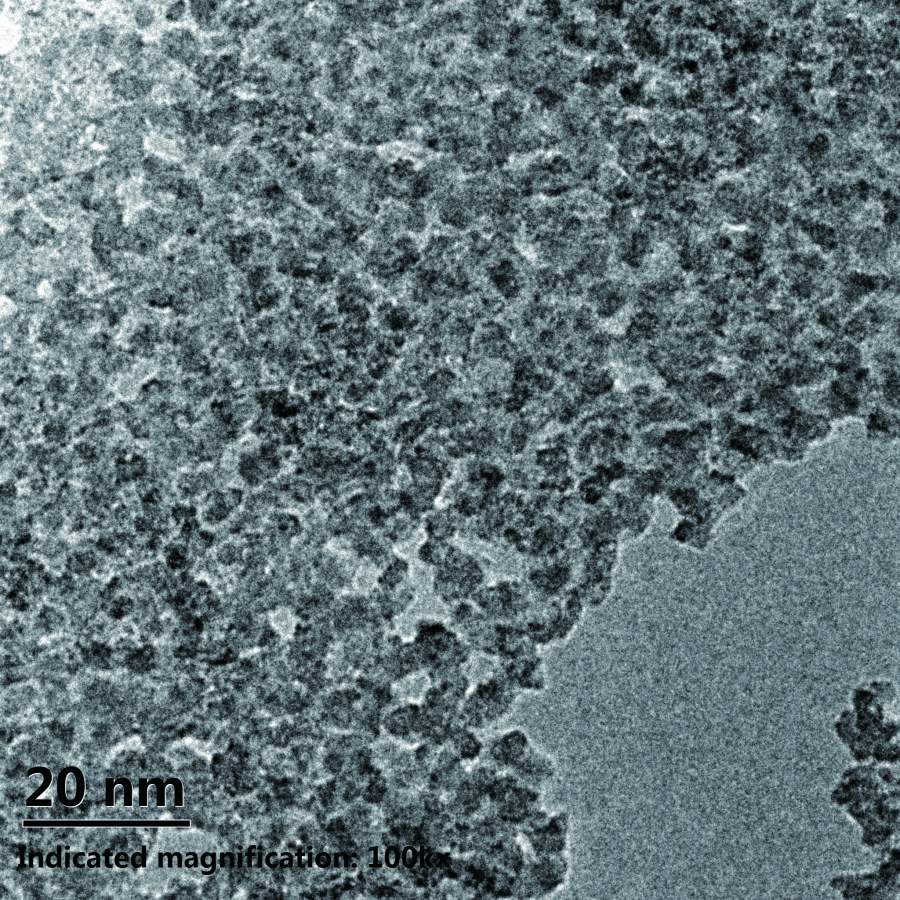

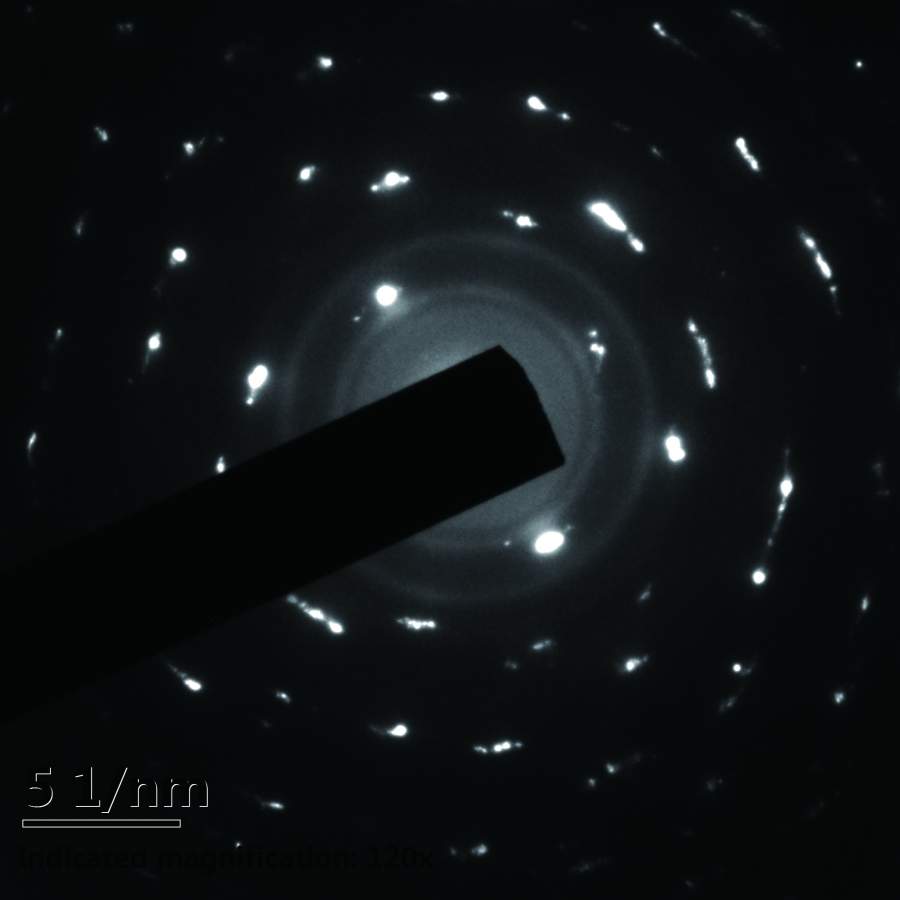

求助小木虫上各位大神，在做镍基高温合金TEM，试样铸态的，磨薄后用Struers的电解双喷做的，配方查文献是10%高氯酸乙醇溶液，电压10V，温度-20℃，流速flow48.上电镜后发现薄区出现了大面积很细的纳米晶，有些组织甚至没有晶格条纹了。请问各位大神有没有遇到过类似情况？或者分析一下是什么原因啊？另外图片质量很差，但薄区的厚度已经足够小了，这又是为啥呢？






回复此楼

» 猜你喜欢

售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急已经有3人回复
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急已经有5人回复
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急已经有4人回复
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急已经有9人回复
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急已经有10人回复
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急已经有8人回复
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急已经有10人回复
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急已经有3人回复
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急已经有11人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有3人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

有关高温合金的电解抛光问题已经有6人回复
请大家帮忙看看这能算是位错攀移的形貌特征吗？已经有0人回复
帮忙看一下TEM照片已经有9人回复
镍基单晶高温合金TEM制备的求助！急急急！已经有4人回复
TEM区分μ相和M6C 已经有0人回复
求助一篇文章（关于高温合金）已经有5人回复
【求助】请教下各位师兄师姐，镍基高温合金TEM制样，双喷剪薄过程中电解液如何配制？已经有1人回复
镍基高温合金透射衍射斑点的标定已经有0人回复
2010年度“中国航空学会科学技术奖”评审结果公示已经有1人回复

1楼 2016-12-14 21:27:41

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

xyzzhlyf

铜虫 (小有名气)

应助: 5 (幼儿园)
金币: 1279.7
散金: 50
红花: 1
帖子: 118
在线: 24.2小时
虫号: 3179014
注册: 2014-05-04
专业: 金属材料

【答案】应助回帖

感谢参与，应助指数 +1

做出非晶了？什么成分？（双喷不太懂，可以用离子减簿试试）

发自小木虫IOS客户端

赞一下

回复此楼

2楼2016-12-14 21:53:06

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

LL0608

金虫 (正式写手)

应助: 32 (小学生)
金币: 2792
散金: 21
红花: 18
帖子: 428
在线: 315.5小时
虫号: 3002862
注册: 2014-02-28
专业: 金属材料的微观结构

引用回帖:

2楼: Originally posted by xyzzhlyf at 2016-12-14 21:53:06
做出非晶了？什么成分？（双喷不太懂，可以用离子减簿试试）

看衍射花样确实有非晶晕，高分辨下也没有晶格像。是打算试试离子减薄的，但是一般文献都认为双喷不会引起组织结构变化，离子减薄和FIB反而对试样损伤更大……成分是
0.14C, 5.5Al, 0.015B, 10Co, 8.25Cr, 1.5Hf, 0.7Mo, 3.0Ta 1.0Ti 10.0W 0.05Zr，其余Ni。

赞一下

回复此楼

3楼2016-12-15 10:44:55

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

hitwh1988

金虫 (正式写手)

应助: 59 (初中生)
金币: 2375.1
散金: 5328
红花: 25
帖子: 604
在线: 774.7小时
虫号: 1412185
注册: 2011-09-22
专业: 金属材料

【答案】应助回帖

感谢参与，应助指数 +1

建议使用离子减薄。你这个TEM样品基本上都非晶化了，而且HRTEM的质量也不太理想

赞一下

回复此楼

4楼2016-12-15 15:17:22

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

xyzzhlyf

铜虫 (小有名气)

应助: 5 (幼儿园)
金币: 1279.7
散金: 50
红花: 1
帖子: 118
在线: 24.2小时
虫号: 3179014
注册: 2014-05-04
专业: 金属材料

引用回帖:

3楼: Originally posted by LL0608 at 2016-12-15 10:44:55
看衍射花样确实有非晶晕，高分辨下也没有晶格像。是打算试试离子减薄的，但是一般文献都认为双喷不会引起组织结构变化，离子减薄和FIB反而对试样损伤更大……成分是
0.14C, 5.5Al, 0.015B, 10Co, 8.25Cr, 1.5Hf, ...

NiW在一定成分是会形成非晶的，百分之三十？记不得了

发自小木虫IOS客户端

赞一下

回复此楼

5楼2016-12-15 19:33:10

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
