[求助] 齿轮基圆 已有2人参与

斜齿轮基圆齿距有规定值吗?从哪里可以查到

发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吟风舞墨

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
直齿轮有个基圆齿距表,机械手册上有,斜齿轮应该也有啊
2楼2016-12-07 09:47:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
lht91: 金币+5, ★★★很有帮助 2016-12-07 15:54:41

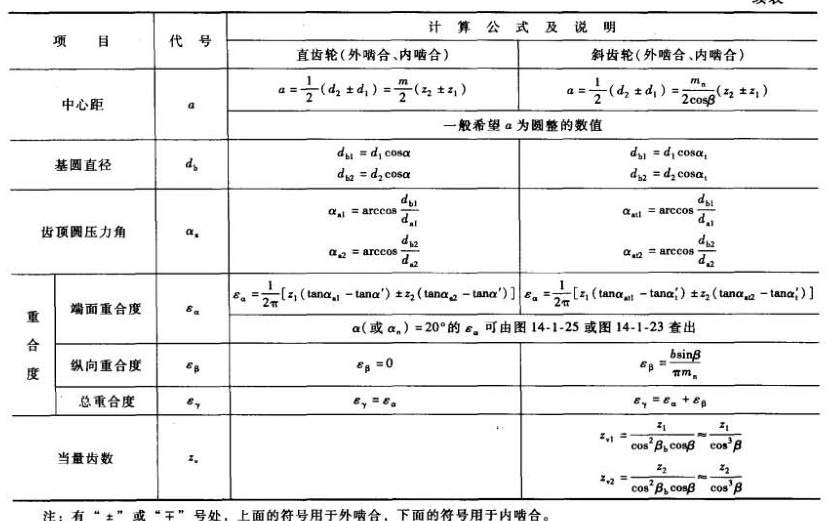

齿轮基圆是个数字计算虚拟值差个余弦值,加工时没有实际意义。其计算公式如下。
齿轮基圆

sf
3楼2016-12-07 15:23:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lht91

木虫 (正式写手)

引用回帖:
3楼: Originally posted by SHIFENG18 at 2016-12-07 15:23:38
齿轮基圆是个数字计算虚拟值差个余弦值,加工时没有实际意义。其计算公式如下。


再请教个问题,齿轮齿条啮合传动,斜齿轮和斜齿条,它们的螺旋角必须一样吗?

发自小木虫Android客户端
4楼2016-12-07 15:56:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

引用回帖:
4楼: Originally posted by lht91 at 2016-12-07 15:56:12
再请教个问题,齿轮齿条啮合传动,斜齿轮和斜齿条,它们的螺旋角必须一样吗?
...

一般齿条采用直齿轮不采用斜齿轮,因为它要产生分力,并且不好加工。
sf
5楼2016-12-08 13:39:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lht91

木虫 (正式写手)

引用回帖:
5楼: Originally posted by SHIFENG18 at 2016-12-08 13:39:13
一般齿条采用直齿轮不采用斜齿轮,因为它要产生分力,并且不好加工。...

但是在汽车齿轮齿条转向器中,齿条确实是斜齿

发自小木虫Android客户端
6楼2016-12-08 13:43:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

引用回帖:
6楼: Originally posted by lht91 at 2016-12-08 13:43:21
但是在汽车齿轮齿条转向器中,齿条确实是斜齿
...

小齿条加工还尚可,稍大的齿条加工你想想怎么装夹啊。
sf
7楼2016-12-08 16:42:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

引用回帖:
7楼: Originally posted by SHIFENG18 at 2016-12-08 16:42:01
小齿条加工还尚可,稍大的齿条加工你想想怎么装夹啊。...

另外转向器是蜗轮付,或者是螺旋齿轮,不是斜齿轮。

» 本帖已获得的红花(最新10朵)

sf
8楼2016-12-08 16:45:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lht91

木虫 (正式写手)

送红花一朵
引用回帖:
8楼: Originally posted by SHIFENG18 at 2016-12-08 16:45:21
另外转向器是蜗轮付,或者是螺旋齿轮,不是斜齿轮。...

对对,齿轮看着是螺旋齿轮,我现在想计算它们的相关参数,遇到不少问题,螺旋齿轮的计算和斜齿轮不一样吗?请大神指教!!

发自小木虫Android客户端
9楼2016-12-08 20:07:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nlbz

木虫 (著名写手)

涡轮和齿轮还是有区别的,看一下机械设计这本书吧!

发自小木虫Android客户端
10楼2016-12-08 21:35:26
