[求助] ICEM导入几何出现的破面如何修复啊？求大神不吝指教和学习资源 已有1人参与

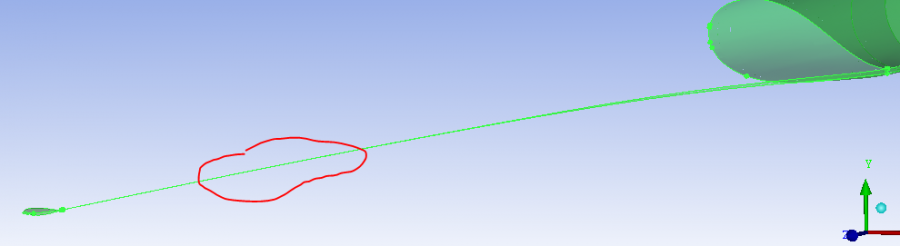

不敢用几何拓扑，一用线都碎了，还缺失了部分，特别是下面这个图，明明是一个面，导入ICEM中有一部分成三条了，还没边界线，修破洞的话，面不能贴合线，变形较大。自己猜测是不是由于边界太长，想在proe里分作几块，但感觉会不光滑。对了，proe中相对精度调成了7.9e-5，不然几何都建不出来。还请大神指教相关问题，如果有学习资源，还请不吝分享，谢谢！
ICEM导入几何出现的破面如何修复啊？求大神不吝指教和学习资源
ICEM导入几何出现的破面如何修复啊？求大神不吝指教和学习资源-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我就这样刷啊刷啊就上来了
1楼 2016-12-03 11:25:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zuo511

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个模型尺寸太小，能不能几何图尺寸等比例放大。在最后模拟时比例缩小，以前用FLUENT的猜想
赞一下 回复此楼
2楼2016-12-03 14:15:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

江南泉

木虫 (正式写手)

风虫
引用回帖:
2楼: Originally posted by zuo511 at 2016-12-03 14:15:15
这个模型尺寸太小，能不能几何图尺寸等比例放大。在最后模拟时比例缩小，以前用FLUENT的猜想

非常感谢帮助，但几何是比较大的，只是出现破面的地方相对狭长，且面是扭曲的
赞一下 回复此楼
我就这样刷啊刷啊就上来了
3楼2016-12-03 14:45:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

江南泉

木虫 (正式写手)

风虫
暂时的解决方法：在proe中把边界混合的第一、第二方向互换，但在边界上面与面不相接，因差的不大，且向外扩，故认为最后网格质量不会下降到无法计算的地步，暂时接受
赞一下 回复此楼
我就这样刷啊刷啊就上来了
4楼2016-12-03 16:19:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jm1234

新虫 (初入文坛)
您好，我也出现了相同的问题，有很多面破了，模型比较复杂，请问怎么修改呢？

发自小木虫Android客户端
赞一下 回复此楼
5楼2018-01-09 12:02:24
