[求助] 请问我在用湍流模型进行计算的时候为什么k和e不收敛 已有1人参与

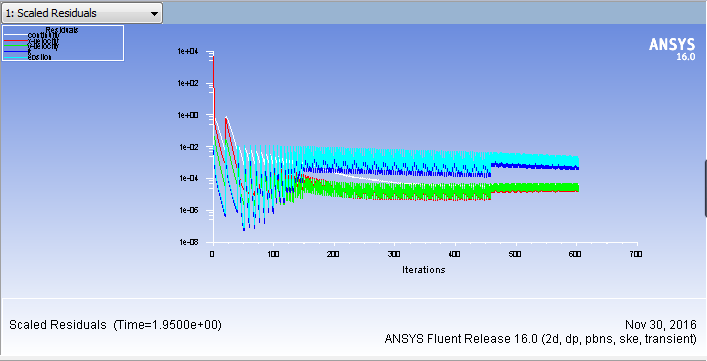

我想做一个比较简单的模拟，室外建筑物绕流模拟，使用湍流模型k-e，但是在计算的时候残差曲线是这样的，请问各位是哪里的问题呢

请问我在用湍流模型进行计算的时候为什么k和e不收敛
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-30 11:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

hanmixiaoyao

新虫 (小有名气)
引用回帖:
4楼: Originally posted by sfbook at 2016-11-30 19:42:39
这过山车一样的残差曲线。。。。感觉是网格质量的问题啊。默认的的收敛残差都到不了的样子，可以去看看帮助文件里的 Convergence and Stability那一节

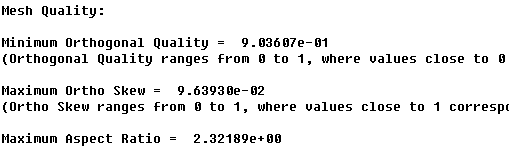

这是我的网格质量 smooth过的 这样是很差吗 我感觉网格划分这部分好难啊 因为我没有什么经验 不知道怎么样划分网格才能出高质量的
请问我在用湍流模型进行计算的时候为什么k和e不收敛-1
赞一下(1人) 回复此楼
5楼2016-12-01 09:56:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sfbook

银虫 (小有名气)
引用回帖:
5楼: Originally posted by hanmixiaoyao at 2016-12-01 09:56:54
这是我的网格质量 smooth过的 这样是很差吗 我感觉网格划分这部分好难啊 因为我没有什么经验 不知道怎么样划分网格才能出高质量的

...

说真的，这网格单看fluent里面的质量报告大多都很好，像我那种横纵比爆表的网格在这里面质量都很高，看网格质量去mesh里面看吧，网上搜一搜网格划分的经验教程，http://www.docin.com/p-799846800.html这篇我感觉就不错。
而且，网格这东西是越画越细，在较高的精度下，残差值的小数位和计算准确性往往会更高，但是网格的质量提高在某一阶段内对结果的优化较大，接下来网格质量的提高对计算的影响就会小很多。更高的网格数固然能提升准确度，但是提升的相对效益会小很多，你可以尝试在电脑带的起来的情况下，用相似的方式划分多个网格数不同的网格，先找到一个能收敛的网格，再考虑粗化或者细化。
当然，如果模型本身存在比较大的问题（比如很坑的湍流中的变湍流模型这个选项，我至今未曾收敛过，，，，），那就要自己试着从最简单的模型（所有选项都不选）算起，一个一个选择附加选项来增加精准度。
赞一下(1人) 回复此楼
6楼2016-12-01 14:48:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

用户注销 (文坛精英)
★
感谢参与，应助指数 +1
hanmixiaoyao: 金币+1, ★有帮助 2016-12-05 10:19:50
本帖仅楼主可见
赞一下
2楼2016-11-30 11:55:19
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

hanmixiaoyao

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 硫酸亚铜 at 2016-11-30 11:55:19
你确定你这个绕流最后是稳态的？试试瞬态。

我用的就是瞬态的模型
赞一下 回复此楼
3楼2016-11-30 14:42:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sfbook

银虫 (小有名气)
这过山车一样的残差曲线。。。。感觉是网格质量的问题啊。默认的的收敛残差都到不了的样子，可以去看看帮助文件里的 Convergence and Stability那一节
赞一下 回复此楼
4楼2016-11-30 19:42:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanmixiaoyao

新虫 (小有名气)
引用回帖:
6楼: Originally posted by sfbook at 2016-12-01 14:48:39
说真的，这网格单看fluent里面的质量报告大多都很好，像我那种横纵比爆表的网格在这里面质量都很高，看网格质量去mesh里面看吧，网上搜一搜网格划分的经验教程，http://www.docin.com/p-799846800.html这篇我感觉就 ...

太感谢你了，请问你也是做湍流模拟的吗？

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-12-02 09:00:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sfbook

银虫 (小有名气)
引用回帖:
7楼: Originally posted by hanmixiaoyao at 2016-12-02 09:00:12
太感谢你了，请问你也是做湍流模拟的吗？
...

是做湍流模拟的，但是也是刚接触。互相帮助吗
赞一下 回复此楼
8楼2016-12-02 14:27:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcllaid

新虫 (初入文坛)
其实残差这样还可以吧，我一般看最关心的参数有没有变化。

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-12-02 15:43:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

山东赵子明

新虫 (小有名气)
引用回帖:
9楼: Originally posted by lcllaid at 2016-12-02 15:43:25
其实残差这样还可以吧，我一般看最关心的参数有没有变化。

对，可以针对你关心参数多设置几个monitor point，观看一下是否合理

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-12-02 16:57:19
