Fluent 中 UDF 计算结果输出到窗口问题 已有1人参与
|
||

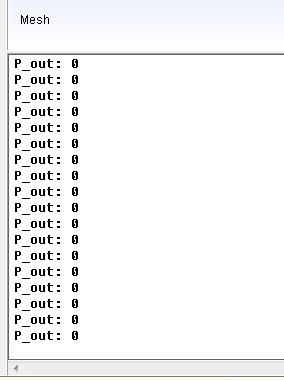

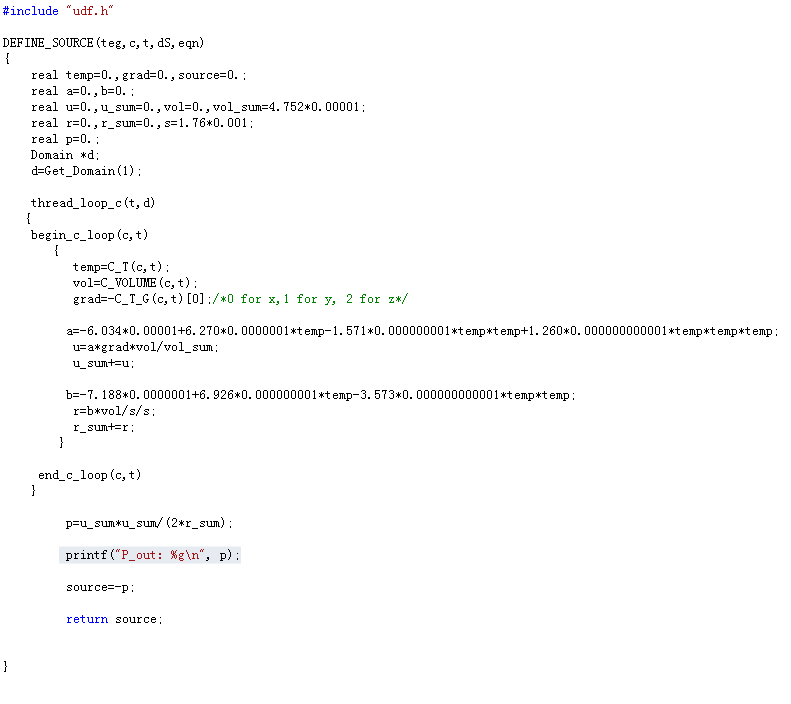

求助！已经将输出显示在窗口的语句 printf("P_out: %g\n", p); 放在循环外了，为什么计算的时候还是每次都要输出计算结果？ 1111.PNG  22222.PNG |
回复此楼» 本帖已获得的红花（最新10朵）
欧式发酵乳» 猜你喜欢
今天务委会开完了，明天出结果吗
已经有18人回复
-
2026年8月25日国自然放榜前突然收到列入评审专家邮件，有关系吗？
已经有7人回复
-
在坚冰还盖着北海的时候，我看到了怒放的梅花。
已经有9人回复
-
明天应该可查了！？
已经有6人回复
-
有没有大神帮我看看基金代码
已经有10人回复
-
放榜前的不淡定
已经有19人回复
-
某些机构，以效率低为荣，以效率低作为存在感
已经有10人回复
-
2026国自然函评费到账
已经有23人回复
-
今日不放榜？网传国自然预计 8 月 27 日可查结果
已经有22人回复
-
什么时候开奖？
已经有13人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 在fluent中初始化的时候出错，请高手看看我的编程哪里有错
已经有8人回复
- 关于Fluent中利用UDF编译动网格的问题
已经有10人回复
- fluent中 updating solution 很慢，如下图位置
已经有2人回复
- FLUENT中VOF+凝固熔化模型，未到熔点即有速度。
已经有2人回复
- workbench中fluent最简单的U形管 流固耦合传热问题 case求助
已经有2人回复
- FLUENT后处理
已经有4人回复
- Fluent结果显示中XYPlot怎样采用极坐标
已经有4人回复
- 求教怎么在Fluent中画曲线
已经有2人回复
- fluent中UDF编写的问题
已经有7人回复
- Fluent中编写UDF之后无法初始化。。。
已经有5人回复
- fluent中利用udf添加曳力模型求助
已经有1人回复
- Fluent中DPM模型的UDF中使用P_POS()指针，然后给我提示undeclared variable 怎么办?
已经有6人回复
- fluent 对流项
已经有2人回复
- fluent中udf的问题
已经有1人回复
- FLUENT中编写UDF时指针变量是否要初始化
已经有4人回复
- 关于fluent中壁面耦合传热的问题
已经有10人回复
- Fluent中UDF自定义了一个热流密度
已经有12人回复
- 求助：Fluent中沿程阻力系数的确定【急求】
已经有13人回复
- Fluent船舶流体力学仿真计算工程应用基础
已经有255人回复
- fluent难收敛求教
已经有11人回复
- fluent中的体热源加载问题（实际上是热流密度，不是热生成率）
已经有19人回复
- 【应求】fluent帮助中C程序&fluent 13 udf教程
已经有11人回复
- 分享：流体力学基础和FLUENT的资料，共60本
已经有51人回复
【答案】应助回帖
感谢参与，应助指数 +1
|
循环结构倒是没什么问题，但是可以看看libudf里面的C文件是不是没改过？ 按理说，DEFINE_SOURCE是定义语句，不会在收敛计算过程中每次计算都重新调用吧，但是你这种输出规律像是这样，如果是每次都会调用的话请告知我一下，谢谢。 而且一直输出0就证明你的udf编的有问题，返回值都是0（难道每个cell都没有x方向的温度梯度？），你可以试着输出一下计算所用的三个数据看看，也可以看看domain的编号有没有问题（壁面有时就会有很大问题），如果是多核并行计算可能还要考虑host的问题。 你这点线索求问题还是少，你想要定义什么，思路如何说出来可能就会清楚很多。 |
7楼2016-11-28 13:32:28
|
首先，十分感谢你的回复，给了我很大帮助。因为是刚接触UDF，并且C语言也只是会点皮毛，所以错误百出，让您见笑了。 其次我想分享一下我这几天编这个udf的一些心得，算是班门弄斧，并且给以后看到这个帖子的人一些帮助吧。 1.关于C_T_G(c,t) 这个宏的运用，需要在fluent的控制台中打开一些设置 solve/set>expert Keep temporary solver memory from being free? [yes] 通过打开这个在设置来保证 Fluent 不会在计算结束就清除数据而导致的不能计算梯度。 同时根据我的试验，发现在使用到这个语句时，如果在最初读入，Fluent没有储存值的情况下，也会报错，不能计算。这时就需要先不加载含有这个语句的udf,运行几步之后，在加载udf就能计算了。 2.在使用 Lookup_Thread 语句之后，不能使用 thread_loop_c,thread_loop_f 因为这两者都是针对 domain 全局进行的循环，跟在 Lookup_Thread 这个指定区域语句后应该是因为产生矛盾而报错。 3.还是关于 Lookup_Thread(domain,Zone_ID) 的，如果在本语句之后进行的循环是关于 cell 的 thread_loop_c，那么查找的 ID 应为 Cell Zone Conditions 中你想要计算区域的 ID，不行选择 Boundary Conditions之中的，不然也会报错。 4.上传一张关于各个函数调用位置的彩图，感觉挺有用的，有兴趣的可以看看。 最后，再次感谢 @sfbook ，谢谢你的耐心指导！如果以上我说的有么不对，还请指出。以后如果有机会，希望还能向你请教！  3333.PNG  1111.PNG  222.PNG |
13楼2016-12-01 18:52:14
2楼2016-11-27 22:43:14
3楼2016-11-27 23:10:46
4楼2016-11-27 23:30:24
里面这么写的…… 5楼2016-11-28 09:21:42
| 祝福 |
6楼2016-11-28 12:12:50
|
几个点我都说一下吧： 1，是单核运算的。 2，输出值为0时因为这是计算的第一步，初始化的时候没有温度梯度的，多算两步的话就会有输出值了。 3，我在循环外放了一个 i++, 用来验证循环外是否还有循环。i值没有增加，也就是说循环外是没有再循环的。 4，关于计算模型的思路：目标是计算热电模块的输出功率，通过计算每个cell所产生的电压和电阻，最后输出一个总和的P_out。计算区域为固体。 5，还有在计算中发现一个问题，如果使用 thread_loop_c(t,d) 的话，因为d 的定义可能会出错，所以我就直接把这个语句拿掉了，因为我是直接在计算区域使用的UDF，所以也就不用在寻找这个计算区域了。不过对这个语句我还是不太理解，看了帮助也没弄懂这个 d 如何定义到自己想要的计算区域（固体，域，不是面）。如果能给解答的话，麻烦解释一下。 6，现在我的解决办法是不在窗口输出，直接输出到一个“.dat”文件中，不过还是会出现等同cell个数的相同结果，所以导致计算时间很长。 |
8楼2016-11-28 14:28:55
【答案】应助回帖
|
d也就是domain，是thread的组合，它的数值可以在Boundary Conditions的ID栏里看到（Cell Zone Conditions里面的ID我基本没有用过，貌似是有些区别的？），如果你是在这里面直接设置的话完全可以避开所有的loop选项，因为你的定义中的c和t就已经给你的区域进行了限制，这样函数的调用次数就是（Σdomain内cell数），也就怪不得会有这么多次输出了，而且你根本得不到P_out的多cell内值之和，你得到的P_out只是单一的cell值，原文解释（Note that like property UDFs, source term UDFs (defined using DEFINE_SOURCE) are called by ANSYS Fluent from within a loop on cell threads. The solver passes to the DEFINE_SOURCE term UDF all the necessary variables it must define a custom source term, since source terms are solved on a cell basis. Consequently, your UDF will not need to loop over cells in the thread since ANSYS Fluent is already doing it.）。 这个函数是定义用函数，也就是初始化时使用的，但是你的返回值里面根本没有定义任何数，相当于一直在返回0，没有意义。如果你已经做好了电压和电阻的初始化，只是想输出一个总和的P_out，可以试试EXECUTE_AT_END这个函数，只在计算完成后执行。 如果你还没有做电压电阻的初始化，而且不知道怎么加入计算公式的话，我就帮不了你了，因为我是做传热的。。。。。。 |
9楼2016-11-29 15:35:37
|
首先，我试验了一下，确实如你所说的，DEFINE_SOURCE 是自带循环的，但是它的循环应该是针对每一个 cell ,也就是说没有一个 cell ,它会循环一次，而嵌在其中的 Loop 循环也会循环一次，并且每次循环得到的也是我先要的 cell 加和值（因为Loop循环是针对整个域进行的），结果就导致了我现在比较简单的一个计算就非常的慢。 所以我现在打算使用 DEFINE_ADJUST 进行计算，但是在计算过程中我发现我不能 定位到我想要的计算区域，下面程序是可以在整个计算域里面计算并返回计算值的。然后我使用Get_Domain 和 Lookup_Thread 进行定位都失败了，不知道你有什么经验或者建议吗？谢谢了！ #include "udf.h" #define zone_ID 0 double P_out=0.; DEFINE_ADJUST(TEG_adjust,domain) { Thread *t; cell_t c; Thread *teg; Domain *all; int Zone_ID; face_t f; real temp=0.,grad=0.,source=0.; real a=0.,b=0.; real u=0.,u_sum=0.,vol=0.,vol_sum=4.752*0.00001; real r=0.,r_sum=0.,s=1.76*0.001; real p=0.; thread_loop_c (t,domain) { begin_c_loop (c,t) { temp=C_T(c,t); vol=C_VOLUME(c,t); grad=-0.0003*C_T_G(c,t)[0];/*0 for x,1 for y, 2 for z*/ a=-6.035*0.0001+6.270*0.000001*temp-1.571*0.00000001*temp*temp+1.260*0.00000000001*temp*temp*temp; u=a*grad*vol/vol_sum; u_sum+=u; b=-7.188*0.0000001+6.926*0.000000001*temp-3.573*0.000000000001*temp*temp; r=b*vol/s/s; r_sum+=r; } end_c_loop (c,teg) } p=u_sum*u_sum/(2*r_sum); P_out=p; Message("%g, %g %g\n", u_sum,r_sum,P_out ); } |
10楼2016-12-01 10:27:57
