[求助] 热重分析原始数据的处理及TGA图的做法 已有1人参与

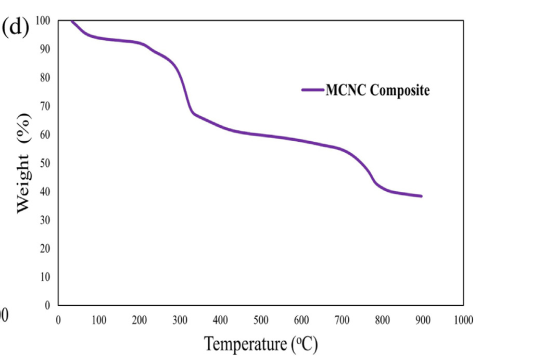

请问哪位大神会热重分析作图？附件是原始数据，我想做这种TGA图（截图），万分感谢热重分析原始数据的处理及TGA图的做法
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 20161116.hjd
    • 2016-11-23 17:31:15, 281.64 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-23 17:33:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰点降温

新虫

【答案】应助回帖

感谢参与，应助指数 +1
作图并不困难啊，使用origin即可，excel也可以。你的数据格式这边打不开。你可以从热重仪器上导入文本数据，以失重百分比对温度作图即可。
赞一下 回复此楼
生于忧患，死于安乐。
2楼2016-11-23 19:49:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南乔小伙

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by 冰点降温 at 2016-11-23 19:49:44
作图并不困难啊，使用origin即可，excel也可以。你的数据格式这边打不开。你可以从热重仪器上导入文本数据，以失重百分比对温度作图即可。

数据可以用记事本打开，我主要想知道做图的X轴和Y数据是哪个？里面有三列数，看不懂

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2016-11-24 01:07:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰点降温

禁虫

【答案】应助回帖

ColunmName=TE,DTA,TG

文本中有这样的说明啊，第一列是温度，为X轴，第三列为TG，为Y轴，第二列同样可以作为Y轴，使用origin双Y轴作图即可。
赞一下 回复此楼
生于忧患，死于安乐。
4楼2016-11-24 09:19:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南乔小伙

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
4楼: Originally posted by 冰点降温 at 2016-11-24 09:19:55
ColunmName=TE,DTA,TG

文本中有这样的说明啊，第一列是温度，为X轴，第三列为TG，为Y轴，第二列同样可以作为Y轴，使用origin双Y轴作图即可。

我的数据是负值？您看一下有没有问题，文献中的不是负值，是不是还要处理？

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-11-25 04:32:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰点降温

新虫

【答案】应助回帖

引用回帖:
5楼: Originally posted by 南乔小伙 at 2016-11-25 04:32:51
我的数据是负值？您看一下有没有问题，文献中的不是负值，是不是还要处理？
...

最后一列为负值，可能代表你样品的净失重质量，你最好询问仪器测试人员确认一下。如果是这样，将数据导入excel，需要用你的初始质量5.5加上第三列TG数值，再用所得数值作为第四列，对第四列数值进行处理，除以初始质量5.5g换算成百分比，可以得到剩余质量百分比，作为第五列。将excel导入origin，以第一列和第五列作图即可。
赞一下 回复此楼
生于忧患，死于安乐。
6楼2016-11-25 10:16:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南乔小伙

版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
6楼: Originally posted by 冰点降温 at 2016-11-25 10:16:42
最后一列为负值，可能代表你样品的净失重质量，你最好询问仪器测试人员确认一下。如果是这样，将数据导入excel，需要用你的初始质量5.5加上第三列TG数值，再用所得数值作为第四列，对第四列数值进行处理，除以初始 ...

感谢您的回答，我再试试

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-03-04 17:08:52
