| 查看: 515 | 回复: 2 | ||
balabalamu新虫 (小有名气)
|
[求助]
CuO 和Ga2O3按分子比例1:1固态反应 为什么总有Ga2O3剩余 已有1人参与
|

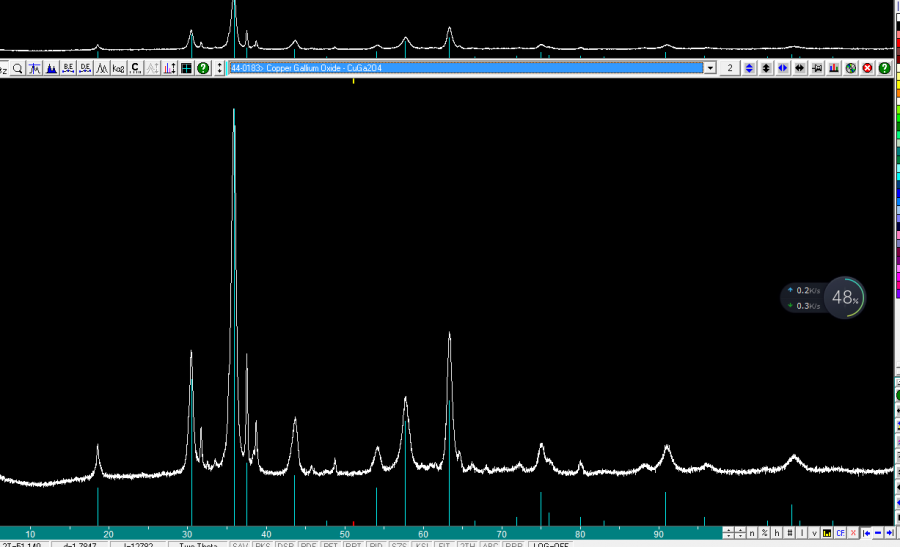

之前实现出现过一次完全反应 就再也做不出来了 附上 完全反应的那一次的xrd 和 之后重复试做的xrd {JT7_[580FM$C47D(}XI}N4.jpg  O[ITGZU%@Y`O_HS{7I_](%J.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : CuGaO-完全反应.xrdml
- 附件 2 : WHLCuGaO.xrdml
2016-11-22 20:58:51, 20.47 K
2016-11-22 20:58:59, 37.68 K
» 猜你喜欢
在MOF中，有没有羧基参加配位的情况
已经有2人回复
-
招2026年入学上海交通大学博士生，急！！！
已经有1人回复
-
无机化学论文润色/翻译怎么收费?
已经有270人回复
-
理论计算合作
已经有0人回复
-
求高校合作
已经有1人回复
-
27级无机化学申博自荐
已经有2人回复
-
Chemdraw免费软件
已经有0人回复
-
单晶结构解析，各类疑难晶体数据处理和答疑
已经有38人回复
-
这个水相反应有没有催化剂促进发生
已经有4人回复
-
Mn Me3TACN
已经有5人回复
» 本主题相关商家推荐: (我也要在这里推广)
isord
木虫 (小有名气)
- 应助: 97 (初中生)
- 金币: 1830.8
- 散金: 100
- 红花: 10
- 帖子: 292
- 在线: 105小时
- 虫号: 441321
- 注册: 2007-10-27
- 性别: GG
- 专业: 玻璃材料
【答案】应助回帖
感谢参与，应助指数 +1
| 从图上看，完全反应那一次，峰高峰形都挺好，结晶度挺高，可以说是完全反应了。后面的那一次，峰形就有点宽和峰高也比前次低，有Ga2O3剩余，也就是说，反应不完全，而且生成的产物也没有长好，建议延长时间或提高温度。固相反应不是一反应就马上生成化学计量比的的那个东西，可能先生成中间产物，再生成最后的有化学计量比的物质，有时候条件也不能刚刚好，要有超出，比如，较难扩散的原料比例适当的多，温度适当比理论高，在保证不相变的前提下，温度适当提高等；原料细读、混料、研磨等也会影响到生成物质量。 |
» 本帖已获得的红花（最新10朵）
balabalamu
2楼2016-11-23 08:21:02
balabalamu
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 444.4
- 帖子: 77
- 在线: 24.6小时
- 虫号: 3413543
- 注册: 2014-09-13
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
3楼2016-11-23 13:30:57
100
