[交流]
铝合金EBSD分析 已有6人参与
|
|

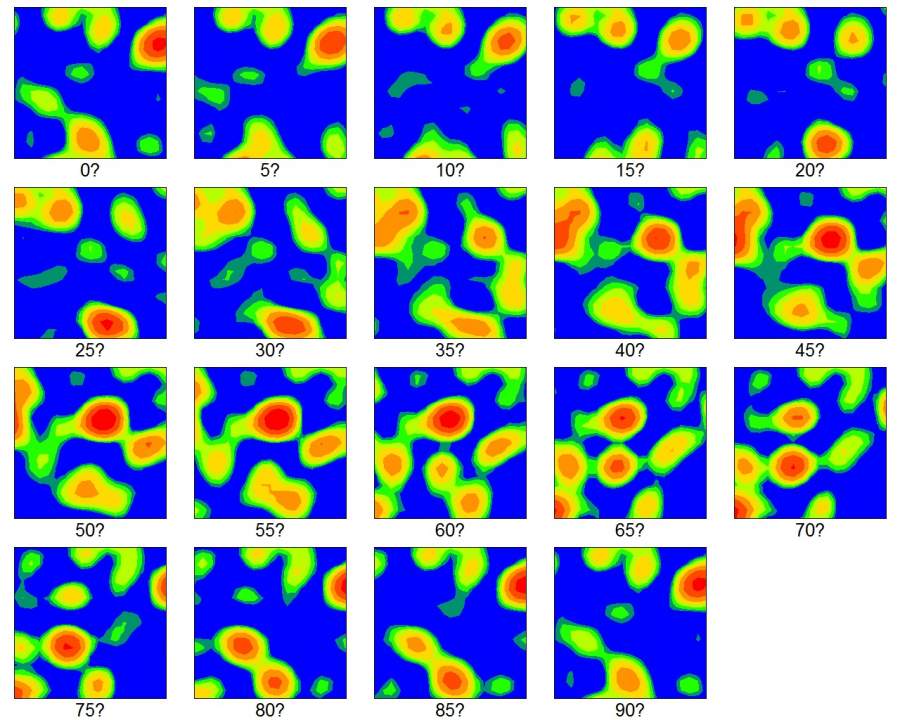

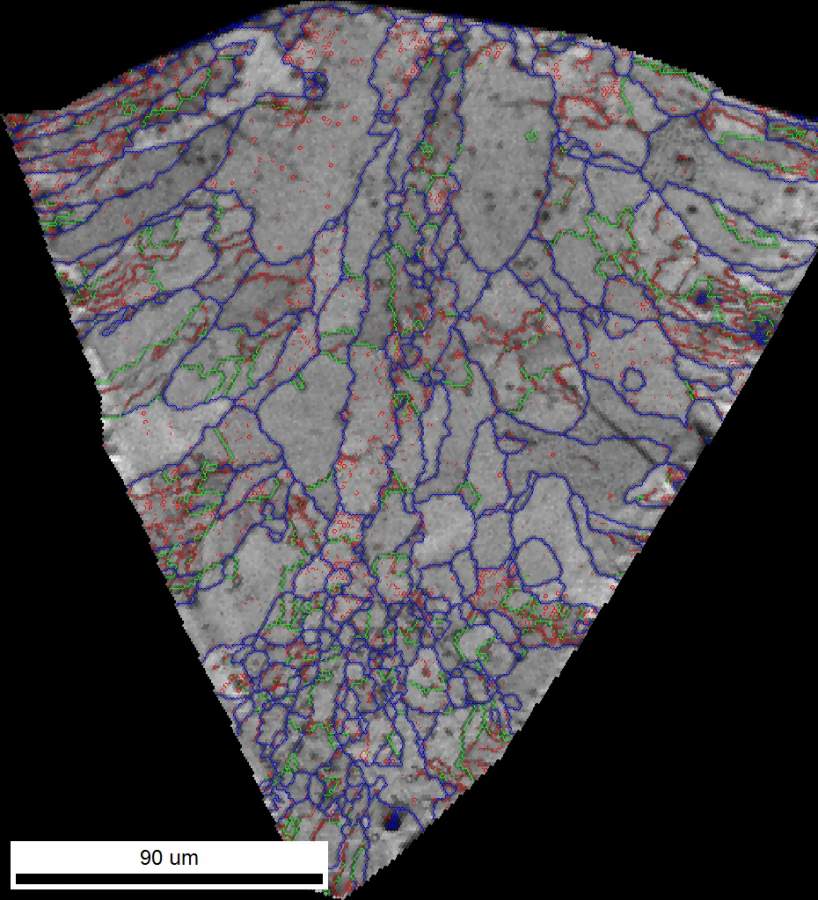

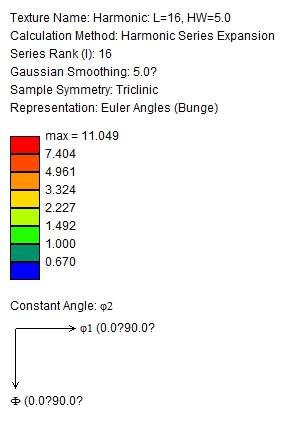

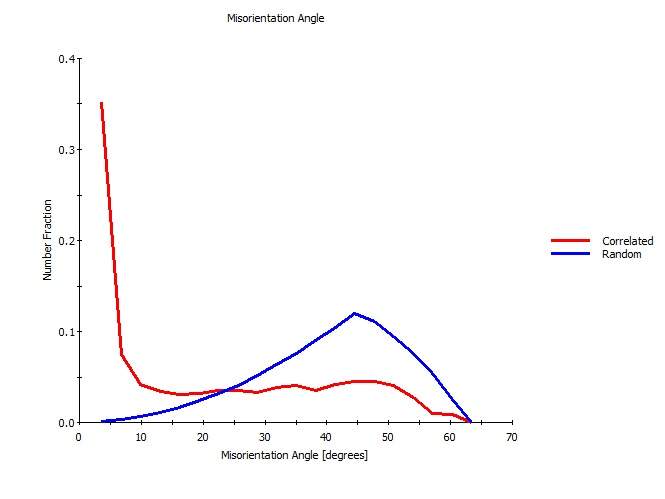

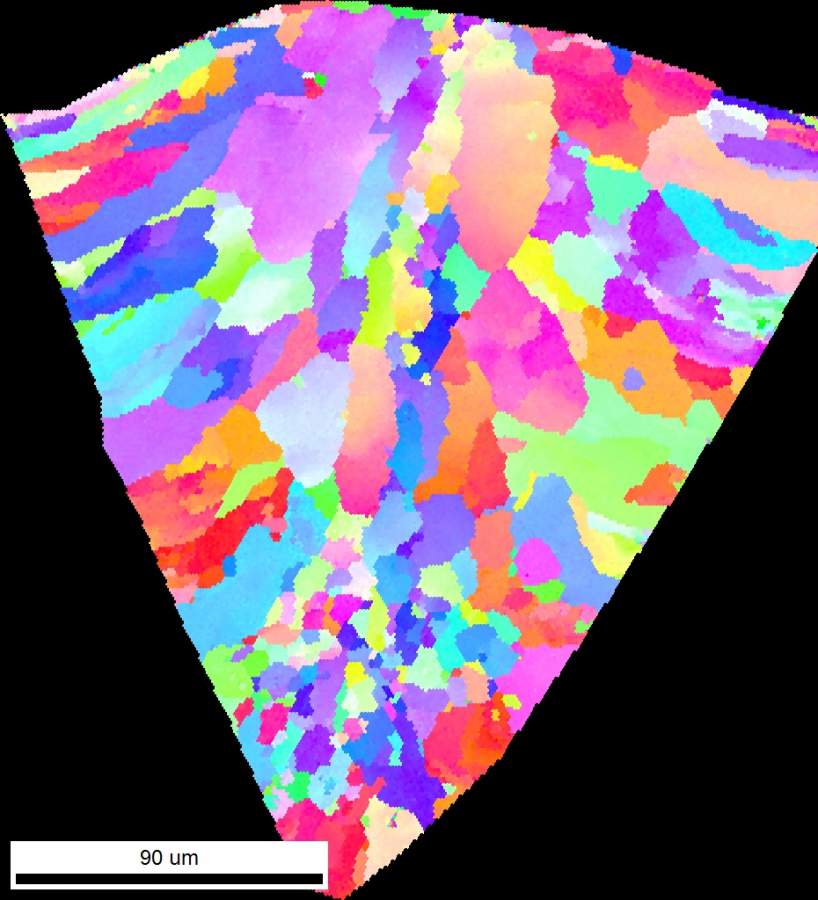

对激光加工（类似激光焊接）的2系列铝合金做EBSD分析，有几点不太明白，望大家指教 ①从取向成像图上没有看到明显的择优取向，ODF图的最大强度仅为10。但是取向差角度分布偏离理论线，峰值出现在小角度范围内，意味着有强织构出现，这两个结论矛盾，怎么解释？ ②取向差角度峰值在小角度范围是否能说明有位错出现？  取向成像图.jpg  ODF.jpg  ODF-1.jpg  MISORIENTION.jpg  IQ.jpg |
回复此楼» 本帖@通知
» 猜你喜欢
化学专业申博
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
评审有感
已经有27人回复
-
论文撤稿了
已经有7人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
河北省自然科学基金
已经有9人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于铝合金EBSD的数据分析
已经有10人回复
- 关于铝合金焊缝的EBSD分析图的分析
已经有6人回复
- 关于铝合金EBSD的问题请教下各位师兄师姐。
已经有0人回复
- 【急】大塑性变形后的7075铝合金做EBSD，菊池线很明显，相标定率不够，求师兄师姐帮忙
已经有2人回复
- EBSD织构分析：哪位大神帮忙看看我的分析结果对不对，求指点！（铝合金材料）
已经有2人回复
- 对于变形之后的铝合金，可以用tem ebsd进行哪些微观分析？可以从哪些角度进行对比分析
已经有2人回复
- 铝合金EBSD织构测试的可信因子是多少才合格啊？
已经有11人回复
- EBSD数据中ODF图的分析
已经有4人回复
2楼2016-11-22 20:02:06
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
研究织构时，分析结果与坐标系的选择密切相关。此外，小角晶角的比例与织构强度确实无关。EBSD数据分析我比较专业，欢迎私信或电话交流！ 发自小木虫Android客户端 |
3楼2016-11-22 20:54:58
mines
金虫 (正式写手)
- 应助: 30 (小学生)
- 金币: 1655.8
- 散金: 106
- 红花: 11
- 帖子: 415
- 在线: 608.3小时
- 虫号: 1027324
- 注册: 2010-05-24
- 性别: GG
- 专业: 零件成形制造
4楼2016-11-22 23:01:03
bsterq
金虫 (正式写手)
- 应助: 9 (幼儿园)
- 金币: 1286.9
- 散金: 60
- 红花: 5
- 帖子: 366
- 在线: 83.9小时
- 虫号: 1804327
- 注册: 2012-05-08
- 性别: GG
- 专业: 金属结构材料
5楼2016-11-23 07:39:23
comma
专家顾问 (知名作家)
材料人
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 54709
- 红花: 247
- 帖子: 7716
- 在线: 1649.8小时
- 虫号: 190601
- 注册: 2006-02-20
- 专业: 金属材料的微观结构
- 管辖: 金属
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|

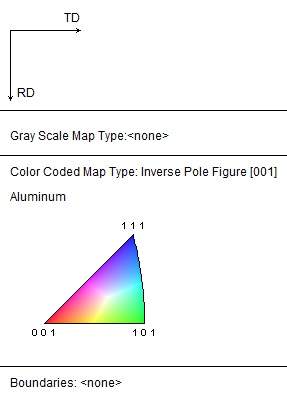

1)要明确你的测试目的，ebsd在这个方面讨论织构不妥，统计性不足；因为是熔焊凝固区面积又小，适合作为晶粒成长及取向分析； 2)取向成像图看似IPF图，但你没有给出参考坐标，颜色没能有效反映取向，取向是坐标相对关系，无明确坐标讨论取向就不明了了；同时也说明ODF也无从分析了； 3)从ODF看，确实存在择尤取向，需要明确坐标再来讨论，当然更需要大家容易理解的坐标关系，如板材的RD-TD-ND，棒线材的轴向； 4)你的结果比较有意思的是存在较多小角度取向差晶界，需要你详细说明这种组织形成对应的工艺……猜测是熔化再凝固？可见柱状形貌的晶粒垂直于V形两侧，而图片从上到下组织越来细小，反映了冷却速度差别，小角度晶界存于晶粒内部，可能是第二相粒子的作用，可以做晶界高倍观测看看； 以上仅供参考…… 发自小木虫Android客户端 |
6楼2016-11-23 12:27:24
7楼2016-11-23 15:05:39
comma
专家顾问 (知名作家)
材料人
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 54709
- 红花: 247
- 帖子: 7716
- 在线: 1649.8小时
- 虫号: 190601
- 注册: 2006-02-20
- 专业: 金属材料的微观结构
- 管辖: 金属
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
那就无所谓绕TD转-90度了，除非你要与两侧基体组织结构有对应关系，或许存在一定的关系；还是要明确你测试ebsd为了解释什么问题才好。我的建议是研究熔池冷却过程的晶粒取向择尤规律，应该与激光束能量、移动速度有关系…… 发自小木虫Android客户端 |
8楼2016-11-23 19:26:19
leaflet
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 44.1
- 帖子: 18
- 在线: 5.6小时
- 虫号: 7194767
- 注册: 2017-09-17
- 性别: MM
- 专业: 金属材料的微观结构
9楼2017-11-30 19:16:12
