[交流] 关于铝合金焊缝的EBSD分析图的分析 已有2人参与

最近做了几个铝合金焊缝的EBSD（top view 截面），由于初次接触，很多地方不明白。请教各位大神，从这几张图片能看出什么区别，我主要想比较晶粒尺寸与晶粒取向方面的差异，由此与焊缝性能结合起来。欢迎各位大神指导交流！

关于铝合金焊缝的EBSD分析图的分析
1#

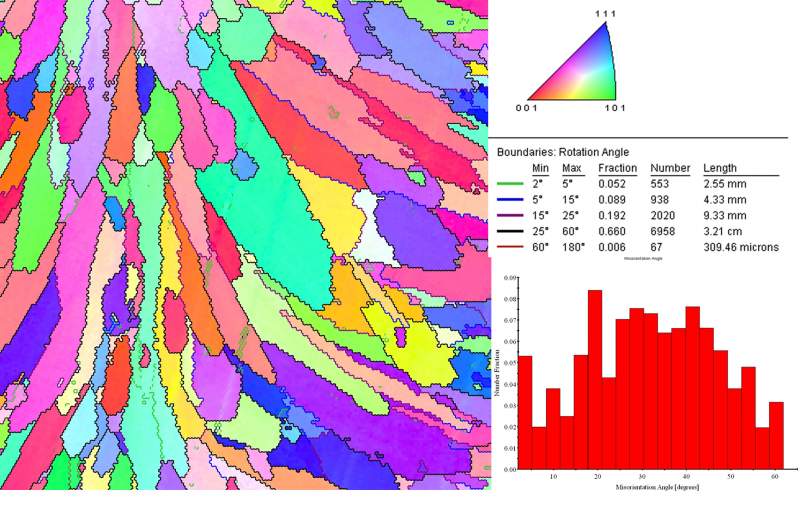

关于铝合金焊缝的EBSD分析图的分析-1
2#

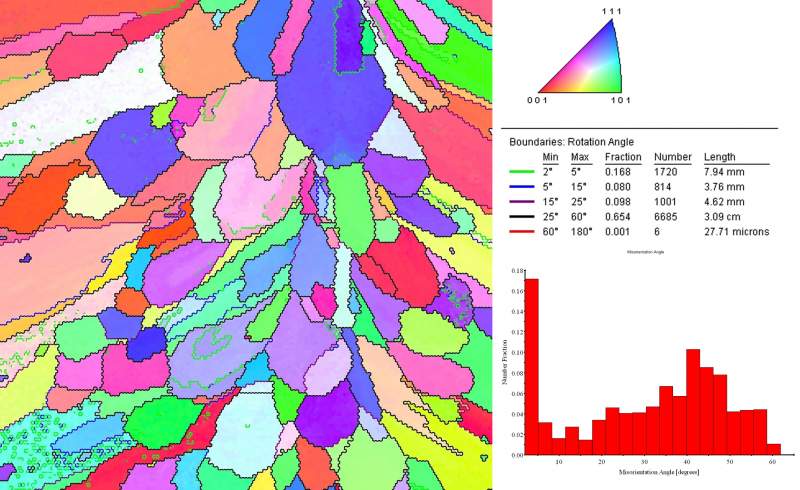

关于铝合金焊缝的EBSD分析图的分析-2
3#

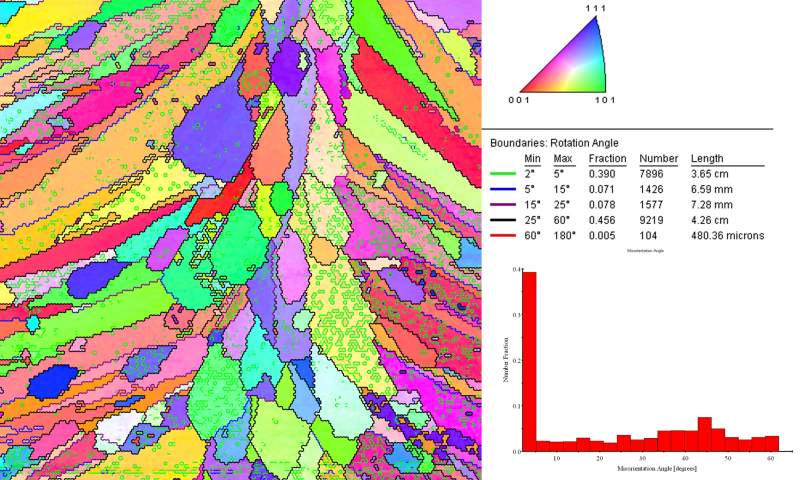

关于铝合金焊缝的EBSD分析图的分析-3

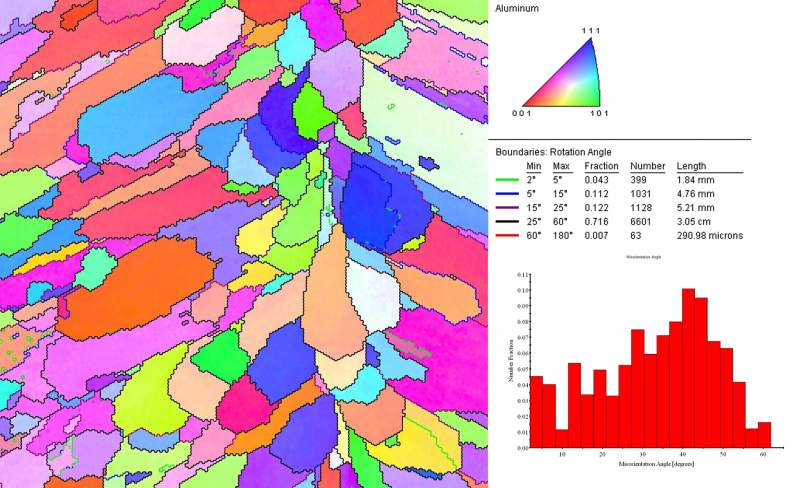

4#
回复此楼

» 猜你喜欢
1楼 2015-10-05 14:00:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyn20089057

木虫 (小有名气)
自己先顶个。说明一下，4#图可能由于制样问题，在晶粒内部有很多小角度晶界，这个怎么去掉？
赞一下 回复此楼
2楼2015-10-05 14:09:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by wyn20089057 at 2015-10-05 14:09:23
自己先顶个。说明一下，4#图可能由于制样问题，在晶粒内部有很多小角度晶界，这个怎么去掉？

把晶界的夹角选的大一些即可。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

wyn20089057
3楼2015-10-05 15:21:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyn20089057

木虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by peterflyer at 2015-10-05 15:21:12
把晶界的夹角选的大一些即可。
...

谢谢，请问晶界夹角的选择有没有讲究？是按小于15°为小角度晶界，大于15°为大角度晶界来设定吗？
赞一下 回复此楼
4楼2015-10-05 15:45:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一般即根据15度来判断，但也不是一成不变的，需要视具体情况作适当调整，以利于观察、分析和判断。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2015-10-05 15:58:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyn20089057

木虫 (小有名气)
引用回帖:
5楼: Originally posted by peterflyer at 2015-10-05 15:58:22
一般即根据15度来判断，但也不是一成不变的，需要视具体情况作适当调整，以利于观察、分析和判断。

请问根据4副图的misorientation angle分布图是否可以说明图1和图3晶粒取向分布更随机，从而焊缝表现出各向同性；而图2小角度取向差的晶粒比较多，从而判断焊缝更倾向于各向异性？
赞一下 回复此楼
6楼2015-10-05 17:27:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
若用EBSD分析晶粒尺寸就有些浪费了。
4#里许多所谓小角度晶界应该是样品表面质量欠佳导致的误标，可以用软件的一些功能抹掉，但是很麻烦。若涉及不到它的分析，可以选择不显示这些小角度取向差。
而，还有一些小块状的晶内存在就是典型的误标了，分析软件里也有抹去的操作，都是组合式的操作，需要你在软件里研究一下了。
赞一下 回复此楼
每天一小步也有新高度
7楼2015-10-07 22:50:13
