小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » 阻抗谱拟合出现的问题？以及求助如何更准确的拟合？
131/2返回列表12下一页
查看: 3327  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhuzhenxu123

铁虫 (初入文坛)

[求助] 阻抗谱拟合出现的问题？以及求助如何更准确的拟合？ 已有2人参与

大家好，我是刚刚学习电化学的一名同学！现在正在拟合电化学阻抗谱。

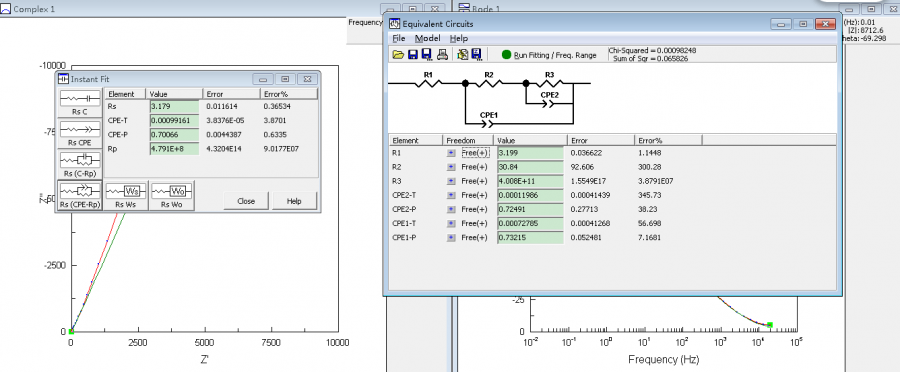

自己拟合方法是先进行低频区的即时拟合，在高频区的即时拟合，最后把两个区域的拟合数据输入到如图1所示。
遇到的问题是：①R3拟合好后的数据误差特别大。
                         ②我这样的拟合方法对吗？
                          ③如何更准确的拟合呢？

原数据文档已经上传，如果哪位仁兄能帮忙拟合，非常感谢

阻抗谱拟合出现的问题？以及求助如何更准确的拟合？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-19 21:15:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zuiaixuexi

至尊木虫 (文坛精英)
非此专业，不懂啊，祝你好运吧 ！
赞一下(1人) 回复此楼
至乐之声唯孝悌，美羹有味是诗书。
2楼2016-11-19 21:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhuzhenxu123

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by zuiaixuexi at 2016-11-19 21:30:43
非此专业，不懂啊，祝你好运吧 ！

谢谢啊哈
回复此楼
3楼2016-11-19 21:36:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北卡罗来cat

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
低调小弟: 金币+1 2016-11-27 18:00:01
我最近也在学拟合。不知道L的体系是什么体系啊？最好是知道自己电化学体系，然后翻翻相关文献，找他们拟合的电路会比较省时间。而且我用了Zview,说真心的，小白用它比较费脑子。要自己去拼。推荐Zsimpwin，有一些现成的拟合电路。可以挨个试试。而且我拟合一般是整体拟合，没有分高低频。

说到这我还想请教L， 左图CPE-T，CPE-P就两个值，右图出现的CPE-T1，CPE-T2，CPE-P1，CPE-P2是如何确定的？（跟L请教一下~）
L加油！
赞一下 回复此楼
4楼2016-11-21 21:52:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuzhenxu123

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by 北卡罗来cat at 2016-11-21 21:52:57
我最近也在学拟合。不知道L的体系是什么体系啊？最好是知道自己电化学体系，然后翻翻相关文献，找他们拟合的电路会比较省时间。而且我用了Zview,说真心的，小白用它比较费脑子。要自己去拼。推荐Zsimpwin，有一些现 ...

CPE-T,CPE-P 通过两次即时拟合出来的！
赞一下 回复此楼
5楼2016-11-22 13:27:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

方圆几百里

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
还是用zsimpwin吧。Zview还需要自己确定初始值。zsimpwin直接拟合出来CPE的Yo和n值
赞一下 回复此楼
6楼2016-11-22 15:24:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

方圆几百里

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 北卡罗来cat at 2016-11-21 21:52:57
我最近也在学拟合。不知道L的体系是什么体系啊？最好是知道自己电化学体系，然后翻翻相关文献，找他们拟合的电路会比较省时间。而且我用了Zview,说真心的，小白用它比较费脑子。要自己去拼。推荐Zsimpwin，有一些现 ...

右图的CPE2很难确定的，首先你要给一个合理的初始值，这就要自己设定的，初始值的设定不合理，整个误差都会很大。所以我后来用了Zsimpwin这个直接套用
赞一下 回复此楼
7楼2016-11-22 15:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北卡罗来cat

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 方圆几百里 at 2016-11-22 15:24:42
还是用zsimpwin吧。Zview还需要自己确定初始值。zsimpwin直接拟合出来CPE的Yo和n值

对了，Zsimpwin 拟合出来的n值代表什么含义？从哪里看n的数值？ 我拟合完点view results 貌似没有………

发自小木虫IOS客户端
赞一下 回复此楼
8楼2016-11-22 16:02:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

方圆几百里

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 北卡罗来cat at 2016-11-22 16:02:53
对了，Zsimpwin 拟合出来的n值代表什么含义？从哪里看n的数值？ 我拟合完点view results 貌似没有………
...

Y0和n分别是CPE(Q)的参数，CPE叫电双层电容，但和电容有差别的，当n=1的时候，Q变为C，n=0时，就是R,n=-1时，Q为L.所以n取>0,<1.
赞一下 回复此楼
9楼2016-11-22 16:14:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

方圆几百里

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 北卡罗来cat at 2016-11-22 16:02:53
对了，Zsimpwin 拟合出来的n值代表什么含义？从哪里看n的数值？ 我拟合完点view results 貌似没有………
...

我也是才开始接触电化学阻抗，在看曹楚南的《电化学阻抗谱导论》
赞一下 回复此楼
10楼2016-11-22 16:16:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
