[求助] ANSYS三个不一样大的长方体叠在一起，怎么划分六面体映射网格？ 已有2人参与

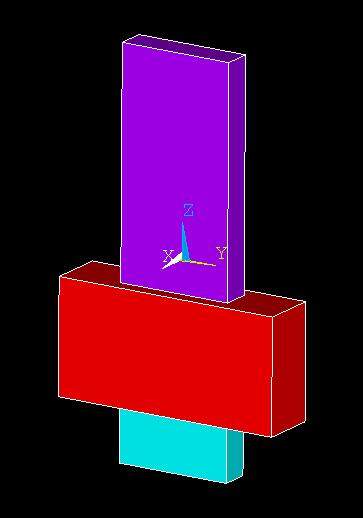

如图，希望将这三个体划分为六面体网格。希望能够直接给出命令流！
ANSYS三个不一样大的长方体叠在一起，怎么划分六面体映射网格？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-15 15:59:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenchieh

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Chenqp: 金币+5 2016-11-16 19:22:12
定好网格大小就可以自动划分了。
赞一下 回复此楼
2楼2016-11-15 21:48:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chenqp

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by chenchieh at 2016-11-15 21:48:15
定好网格大小就可以自动划分了。

亲测不行啊，由于这三个长方体的组合体不是规则形状，所以不能直接划分六面体网格。
赞一下 回复此楼
3楼2016-11-15 21:56:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Chenqp: 金币+25, ★★★★★最佳答案 2016-11-16 19:21:54
对整个结构进行适当的切割，使其成为若干小的 4～6 面体，然后就可以对每个小体积划分六面体网格了。
赞一下 回复此楼
4楼2016-11-16 07:11:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenchieh

金虫 (小有名气)
引用回帖:
3楼: Originally posted by Chenqp at 2016-11-15 21:56:05
亲测不行啊，由于这三个长方体的组合体不是规则形状，所以不能直接划分六面体网格。...

忘了告诉你，三个长方体不要组合，否则只能手工划分，但结果差不多是一样的。为什么要组合呢？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Chenqp
5楼2016-11-16 09:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chenqp

铜虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by chenchieh at 2016-11-16 09:59:37
忘了告诉你，三个长方体不要组合，否则只能手工划分，但结果差不多是一样的。为什么要组合呢？...

不组合的话，那就相当于给每个长方体单独划网格，接触面上就不共节点了。
赞一下 回复此楼
6楼2016-11-16 14:06:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chenqp

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by shgao20 at 2016-11-16 07:11:58
对整个结构进行适当的切割，使其成为若干小的 4～6 面体，然后就可以对每个小体积划分六面体网格了。

你说的应该是把红色的长方体切成9个小六面体吧。我试过，确实可行！
赞一下 回复此楼
7楼2016-11-16 14:08:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chenqp

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by shgao20 at 2016-11-16 07:11:58
对整个结构进行适当的切割，使其成为若干小的 4～6 面体，然后就可以对每个小体积划分六面体网格了。

你说的应该是把红色的长方体切成9个小六面体吧。我试过，确实可行！
赞一下 回复此楼
8楼2016-11-16 14:09:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
是的。如果上下两个立方体的截面相同且是对齐的，只要对中间的立方体切割就可以了。
赞一下 回复此楼
9楼2016-11-17 07:24:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wplwhl

铁杆木虫 (著名写手)

欧拉拉
切割切割中间的方体就是了…

发自小木虫IOS客户端
赞一下 回复此楼
不一样的烟火
10楼2016-11-19 10:32:33
