电镜有关知识请教 已有3人参与
|
||

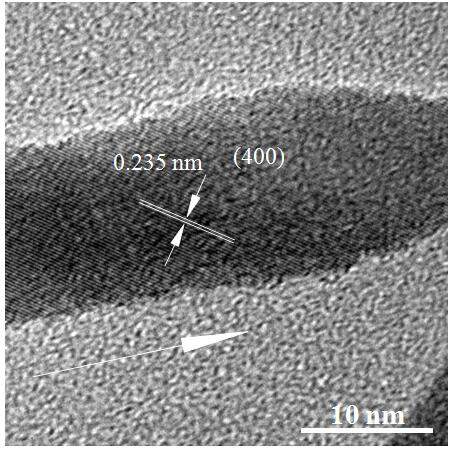

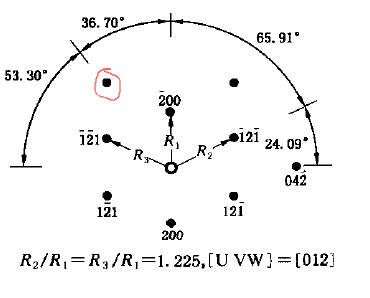

做的一个透射电镜 是棒状的 但上面只有一个方向的晶格条纹 我想标棒的生长方向，已知晶面是（400）与棒方向的夹角是36度左右，属于正交晶系，能算出棒的生长方向吗？ 感觉与这个晶带衍射谱中夹角比较接近，但怎么算我标出来的那个方向啊？哪位大神知道还请赐教。 EGOA8B4[PF8T)P%P)E~9~ZB.jpg  KO607M~TM7$H7BOO_M$X0V1.png |
回复此楼» 猜你喜欢
国家级人才课题组招研究生 （催化方向）调剂
已经有13人回复
-
招收硕士研究生
已经有27人回复
-
专业论文润色/翻译怎么收费?
已经有259人回复
-
[天津]中国民航大学 招收材料类研究生
已经有0人回复
-
材料与化工专业有大量调剂指标
已经有9人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
-
085600调剂
已经有4人回复
-
浙师大化与材学院2026年有大量硕士研究生调剂名额 （线上 调剂）
已经有8人回复
-
吉林工程技术师范学院 材料与化工 （0856） 招收调剂
已经有5人回复
-
课题组(化学、化工、环境、能源、材料相关方向)欢迎你的加入
已经有11人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 氮化钛
已经有5人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
李瑞睿Lucky: 金币+5, ★有帮助, 感谢这位同学，回答的很详尽，我主要还是想标棒的生长方向，不是电镜中显示出来的那个晶面，应该是垂直于棒方向的晶面。 2016-11-11 13:24:40
李瑞睿Lucky: 金币+9, ★★★★★最佳答案 2017-03-15 21:39:54
感谢参与，应助指数 +1
李瑞睿Lucky: 金币+5, ★有帮助, 感谢这位同学，回答的很详尽，我主要还是想标棒的生长方向，不是电镜中显示出来的那个晶面，应该是垂直于棒方向的晶面。 2016-11-11 13:24:40
李瑞睿Lucky: 金币+9, ★★★★★最佳答案 2017-03-15 21:39:54
| 既然你能下载这个软件，如果你能找到相应的说明书就可以了。但有个要求，就是你最好是dm3格式的文件，如果是JPEG或者TIFF格式的，那么还得转换图片格式，比较麻烦。第一种方法的大致做法如下：1. 用DM打开图片，找到需要分析的范围，点选ROI tools里面的虚线方框，按住ALT键，在所分析区域周围拉一个合适大小的正方形2. 选Process菜单下的FFT，得到倒易空间的衍射图形，点选ROI tools里的虚线，拉一条对称于中心斑点的直线，两端准确落于对称的两个衍射点（最近中心斑的两个点）3. 在Control对话框，读取L的值，应该是纳米分之一为单位，除以2，取倒数就是d值。4. 如果找不到Control对话框，找到Windows－－Floating windows，选show all，找到相应对话框即可。第二种方法：1. 同样打开图片，在standard tools里面，找到一个图标：是一个方框里面有一条曲线，应该在图标“A”的下面。2. 点选此图标，在你要测量的区域对应的晶面垂直方向拉一条直线，这个时候就会跳出一个Profile of calibration的图，对应有连续的峰3. 鼠标点选一个峰的峰值，按住，拉动到相邻峰值，中间会出来一个数值，就是对应两个晶面之间的d值。个人推荐第一种。如果要变换图片格式，就要麻烦一些，因为标尺需要重新划，那么还是用你喜欢的老办法处理吧。 |
4楼2016-11-10 23:28:23
