Bode图分析
|
|||
|

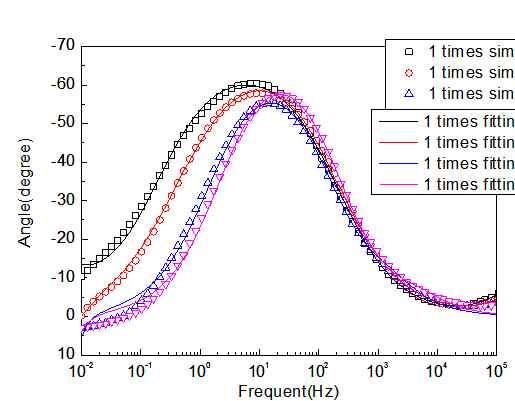

求教，，如何判断时间常数大小，相位角位于低频还是中频？？？是否相位角就是峰值？？？？ 发自小木虫Android客户端 |
回复此楼» 收录本帖的淘帖专辑推荐
 个人学习专辑 |
» 猜你喜欢
上海工程技术大学生态与功能纺织品开发研究团队招收学硕专硕研究生
已经有0人回复
-
华南理工0703求调剂，总分336四六级已过
已经有2人回复
-
分析化学论文润色/翻译怎么收费?
已经有119人回复
-
青岛大学化学化工学院2026年招收调剂硕士研究生
已经有0人回复
-
新能源材料方向考研调剂招生（长江师范学院）
已经有0人回复
-
0854电子信息272求调剂！
已经有0人回复
-
化学-化工-材料-食品-生物-环境2026年研究生调剂（可以不考数学）
已经有0人回复
-
化学-化工-材料-食品-生物-环境-农业 2026年研究生调剂（可以不考数学）
已经有1人回复
-
070300一志愿211，312分求调剂院校
已经有4人回复
-
26年储能、电池方向博士申请
已经有0人回复
-
070300化学求调剂
已经有2人回复
阮之复兴
金虫 (小有名气)
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
低调小弟: 金币+1, 多交流，谢谢您的指导 2016-11-11 11:22:32
小木虫: 金币+0.5, 给个红包，谢谢回帖
低调小弟: 金币+1, 多交流，谢谢您的指导 2016-11-11 11:22:32
|
谢谢送花先。 不是用 log |Z|, 而是只取虚部 -Im(Z)和频率画在一起。 之所以有时间常数，是电极表面的阻抗是由双层电容Cdl和电荷传输电阻Rct并联组成。 如果把这个并联结构写成一个阻抗公式，就是 Z = 1/ (1/Rct + i*ω*Cdl) = Rct / (1+i*ω*Rct*Cdl) = Rct / [1+(ωRctCdl)^2] - i*Rct*(ωRctCdl) / [1+(ωRctCdl)^2] 由于时间常数的位置在Nyquist顶点，就是 -Im (Z) 到达最大值。由上面公式可知 -Im (Z) = Rct*(ωRctCdl) / [1+(ωRctCdl)^2] 这个公式的最大值出现在 ω*Rct*Cdl = 1，即 1/ω = Rct*Cdl处。由于1/ω的单位是时间，因此 Rct*Cdl 就代表了这个特征时间常数的值。 如果做过了拟合，用Rct*Cdl就是时间常数。 如果没做拟合，画出 log(-Im(Z)) vs log (Freq)，找出顶点对应的频率F，用 1/ (2*π*F) 就可以算出。 同理，如果时间常数在变化，那么就说明Rct和Cdl之中有一个是在改变。如果你做了拟合，就很容易看出是哪个在变化。 |
6楼2016-11-09 10:38:46
