应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 合成制备 » 合成聚氨酯软泡收缩很大的问题？
461/5返回列表12345下一页
查看: 5677  |  回复: 45
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

huimaoersan

新虫 (小有名气)

[求助] 合成聚氨酯软泡收缩很大的问题？ 已有4人参与

小弟最近在做聚氨酯软泡，采用的一步法。原料及配方如下：聚醚多元醇330（羟基值56）100份，MDI5005（NCO含量30.2-32%）76份，异氰酸酯指数1.10，胺催化剂A33  0.8份，辛酸亚锡0.4份，泡沫稳定剂L-580  1.2份，水3.6份。另外尝试过A33：辛酸亚锡=0.6:0.4和0.6:0.2，以及L-580  0.6份。所得的四组聚氨酯从AB料混合到开始发泡时间均较长（超过25s），泡沫上升缓慢，上表面较长时间（超过3min）都粘手且表面成皮没有泡孔。最大的问题是泡沫收缩严重，采用的是常温熟化方式，几小时或一夜后泡沫收缩成很小的一块（下面附图）。希望做聚氨酯这方面的前辈高人指点一下小弟，感激不尽啊
如果可能还希望对泡沫收缩的原理指点一二

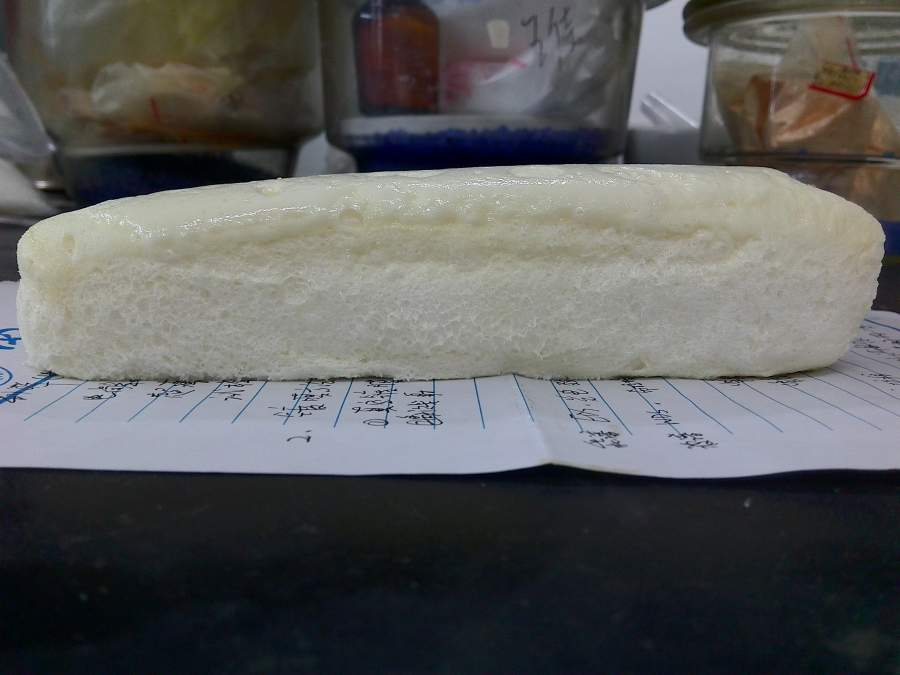

合成聚氨酯软泡收缩很大的问题？

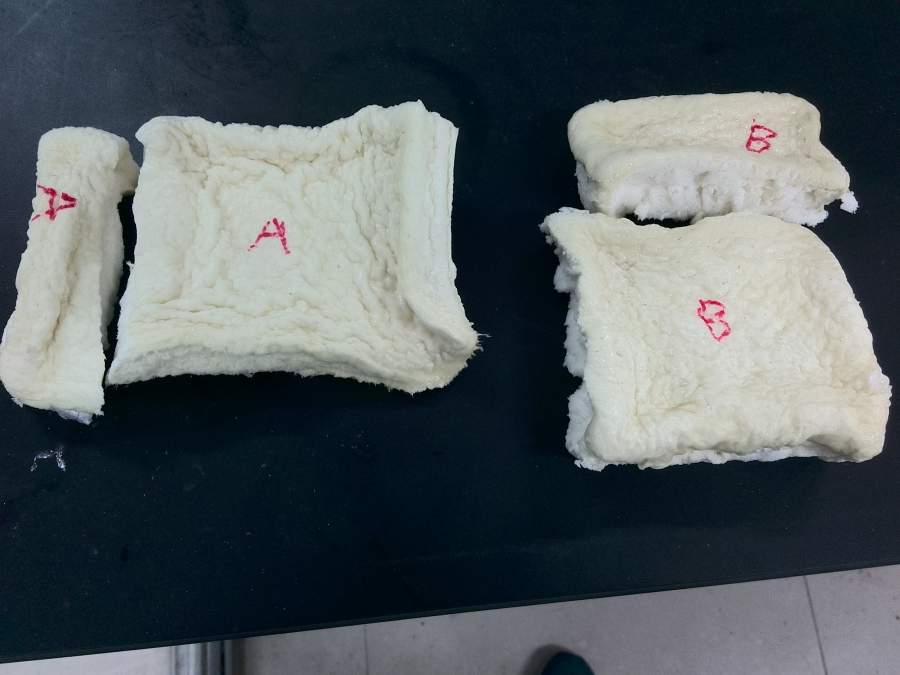

合成聚氨酯软泡收缩很大的问题？-1


合成聚氨酯软泡收缩很大的问题？-2


合成聚氨酯软泡收缩很大的问题？-3
回复此楼

» 本帖已获得的红花（最新10朵）

huimaoersan

» 猜你喜欢
1楼 2016-10-26 21:08:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Secret-min

至尊木虫 (著名写手)
水不要动
A33变到0.1
T9变到0.3
硅油增加到2g
TDI用量自己去算，指数105
以上数据，属于 日本某公司 软泡产品

发自小木虫IOS客户端
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

huimaoersan
22楼2016-10-31 17:31:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风no2

禁虫 (小有名气)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
huimaoersan: 金币+5, ★★★很有帮助, 谢谢您的建议，我试试看哈 2016-11-01 15:27:13
huimaoersan: 金币+5, ★★★很有帮助, 谢谢您的建议，我试试看哈 2016-11-01 15:28:22
huimaoersan: 金币+5, ★★★很有帮助, 谢谢您的建议，我试试看哈 2016-11-01 15:28:39
本帖内容被屏蔽
9楼2016-10-29 08:39:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

theseachem

铜虫 (正式写手)
软泡不太懂，帮顶啊
赞一下(1人) 回复此楼
专注于有机铋、有机锌、有机锆、有机锡、螯合锡、醋酸锡、脒胍胺类等催化剂的研究开发！欢迎交流！
2楼2016-10-26 21:34:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huimaoersan

新虫 (小有名气)
送红花一朵
之前做硬泡也有些许收缩，但是那个还可以接受的，这次做软泡收缩太厉害了
赞一下(1人) 回复此楼
3楼2016-10-26 21:53:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huimaoersan

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by 南京的李工 at 2016-10-27 15:47:58
发的太大了。泡孔壁强度太低。交联加强一下

谢谢您的建议。
我是想做成开孔的软泡，增加交联度会让材料变硬，泡孔壁变强了气泡出不来不就闭孔了吗。前辈能否把你的建议说的详细一点呢，非常感谢啊

发自小木虫Android客户端
赞一下(1人) 回复此楼
6楼2016-10-28 12:20:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

表面活性剂1

铁虫 (初入文坛)
引用回帖:
22楼: Originally posted by Secret-min at 2016-10-31 17:31:09
水不要动
A33变到0.1
T9变到0.3
硅油增加到2g
TDI用量自己去算，指数105
以上数据，属于 日本某公司 软泡产品

你有没有做过这配方？你这样这样发还是收缩，

发自小木虫Android客户端
赞一下(1人) 回复此楼
26楼2016-11-01 09:39:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huimaoersan

新虫 (小有名气)
送红花一朵
引用回帖:
36楼: Originally posted by 流年尘沙 at 2016-11-06 09:15:28
催化剂0.4份就够了，再加点扩连剂0.8份试试，改变一下白料配方，按R值1.05计算～

嗯嗯，要得，谢谢您的建议，我回头试一试。

发自小木虫Android客户端
赞一下(1人) 回复此楼
37楼2016-11-06 10:36:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

229275770

新虫 (初入文坛)
你这个羟值56属于最基本的发泡，这个发不好其他泡甭提了。 锡类催化剂换成0.64,100克聚醚你加这么多催化剂，A33  0.25  T9  0.2   发去吧
赞一下(1人) 回复此楼
44楼2018-07-19 13:26:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

南京的李工

禁言 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
发的太大了。泡孔壁强度太低。交联加强一下
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

huimaoersan
4楼2016-10-27 15:47:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr Chemistry

新虫 (著名写手)
倒水第二张像馒头

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-10-28 11:38:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huimaoersan

新虫 (小有名气)
引用回帖:
5楼: Originally posted by Mr Chemistry at 2016-10-28 11:38:07
倒水第二张像馒头

哈哈，确实挺像的

发自小木虫Android客户端
回复此楼
7楼2016-10-28 12:20:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr Chemistry

新虫 (著名写手)
引用回帖:
7楼: Originally posted by huimaoersan at 2016-10-28 12:20:48
哈哈，确实挺像的
...

哎呀，川大的？

发自小木虫Android客户端
回复此楼
8楼2016-10-28 12:21:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深森遇鹿。

新虫 (正式写手)
肚子饿了-.-

发自小木虫Android客户端
回复此楼
10楼2016-10-29 09:34:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 huimaoersan 的主题更新
461/5返回列表12345下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 E4V9bALS54sj 2026-09-19 3/150 2026-09-20 01:39 by 9i7PCSZyMzot
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 E4V9bALS54sj 2026-09-19 3/150 2026-09-20 01:27 by 9i7PCSZyMzot
[硕博家园] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 E4V9bALS54sj 2026-09-19 3/150 2026-09-20 01:27 by 9i7PCSZyMzot
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 E4V9bALS54sj 2026-09-19 3/150 2026-09-20 01:15 by 9i7PCSZyMzot
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 E4V9bALS54sj 2026-09-19 3/150 2026-09-20 01:03 by 9i7PCSZyMzot
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 E4V9bALS54sj 2026-09-19 3/150 2026-09-20 00:51 by 9i7PCSZyMzot
[考研] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 4pRyVGCVerAA 2026-09-19 3/150 2026-09-20 00:15 by 9i7PCSZyMzot
[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 4pRyVGCVerAA 2026-09-19 3/150 2026-09-20 00:03 by 9i7PCSZyMzot
[找工作] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 4pRyVGCVerAA 2026-09-19 4/200 2026-09-20 00:03 by 9i7PCSZyMzot
[考博] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 4pRyVGCVerAA 2026-09-19 4/200 2026-09-19 23:51 by 9i7PCSZyMzot
[基金申请] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 4pRyVGCVerAA 2026-09-19 4/200 2026-09-19 23:39 by 9i7PCSZyMzot
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 4pRyVGCVerAA 2026-09-19 4/200 2026-09-19 23:27 by 9i7PCSZyMzot
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 4pRyVGCVerAA 2026-09-19 4/200 2026-09-19 23:27 by 9i7PCSZyMzot
[公派出国] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 4pRyVGCVerAA 2026-09-18 7/350 2026-09-19 21:03 by 9i7PCSZyMzot
[教师之家] 现代”学阀”该如何界定 +3 iaeyuan 2026-09-19 3/150 2026-09-19 20:52 by 没昵称呀
[基金申请] 国社科系统bug了，是不是要放榜了？ +7 kynobel 2026-09-16 9/450 2026-09-19 14:52 by 接好运婷
[考博] 申博发邮件 +8 Lmengk 2026-09-15 9/450 2026-09-19 09:27 by 中间体超市
[有机交流] 各位大神，目前国内有哪些比较好用的逆合成软件？ 20+3 zapen 2026-09-15 9/450 2026-09-18 18:17 by zapen
[考博] 上海工程技术大学激光智能制造课题组｜2027级博士研究生招生公告 +7 水士口 2026-09-16 8/400 2026-09-16 13:47 by kkklens
[考博] 上海工程技术大学激光智能制造课题组招收博士研究生 +8 两三岁ss 2026-09-14 8/400 2026-09-16 09:46 by 水士口
信息提示
关闭
请填处理意见
关闭
