[求助] 除了涂布光刻胶之外,还有什么方法在玻璃的表面上形成10~20 μm厚的透明胶层? 已有4人参与

在一次实验中需要在玻底皿的底部玻璃上(15 mm直径,0.13 mm厚度)上铺设一层紧密贴合玻璃表面的、10~20 μm厚的、表面尽可能平整、透明的胶层,然后用这个胶层在玻璃上贴合一个3 mm直径、20~30 μm厚的铜支持网(其实就是TEM用的样品铜网)。

除了涂布光刻胶之外还有什么好办法啊?

用光刻胶似乎是最容易形成这种胶层的方法,但因为加工尺寸太小而且玻璃太薄,常规的光刻设备可能有些限制。

除了涂布光刻胶之外,还有什么方法在玻璃的表面上形成10~20 μm厚的透明胶层?

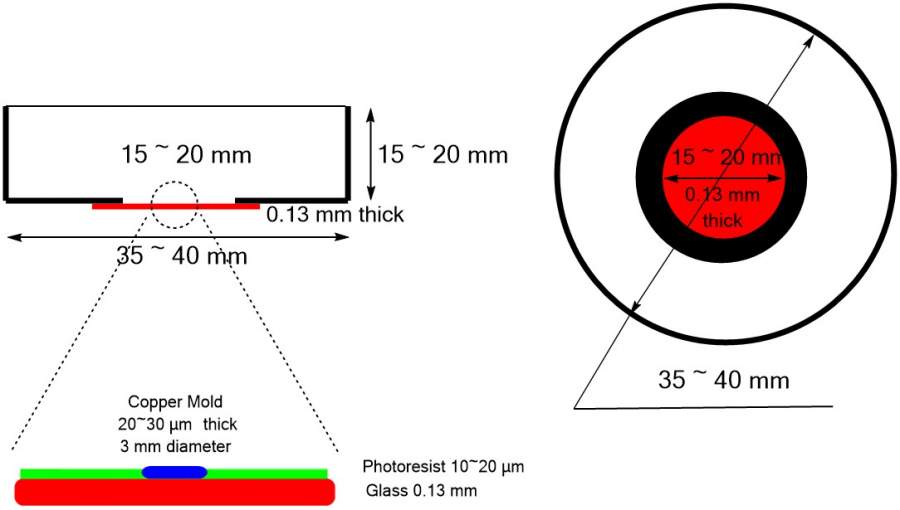

TEM Grid on Glass-bottom Dish.jpg
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenqisong

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
用Spin方式将光胶涂布在玻璃片上,控制好胶体浓度和转速基本上做到你的要求
新知*新世界*心动
2楼2016-10-24 15:46:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

greeneese

铁杆木虫 (正式写手)

引用回帖:
2楼: Originally posted by chenqisong at 2016-10-24 15:46:43
用Spin方式将光胶涂布在玻璃片上,控制好胶体浓度和转速基本上做到你的要求

有在这种尺寸的玻璃上涂布光刻胶的设备和方法吗?
我查到的好多都是在大片基质上涂布的。
3楼2016-10-24 16:00:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengtaqi

新虫 (初入文坛)

用旋涂机旋涂
坚持本心,落子无悔~
4楼2016-10-25 11:51:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

davidloo

禁虫 (职业作家)

感谢参与,应助指数 +1
本帖内容被屏蔽

5楼2016-10-25 12:50:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

greeneese

铁杆木虫 (正式写手)

引用回帖:
5楼: Originally posted by davidloo at 2016-10-25 12:50:01
dip coating?.................

不好意思,不太明白,能否详细指教?
6楼2016-10-25 13:51:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

greeneese

铁杆木虫 (正式写手)

引用回帖:
4楼: Originally posted by fengtaqi at 2016-10-25 11:51:43
用旋涂机旋涂

有在这种尺寸的玻璃上涂布光刻胶的设备和方法吗?
我查到的好多都是在大片基质上涂布的。
7楼2016-10-25 13:52:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青柠kimmy

铜虫 (正式写手)

类似于制SEM的样,可以匀胶

发自小木虫Android客户端
8楼2016-10-25 19:06:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

greeneese

铁杆木虫 (正式写手)

引用回帖:
8楼: Originally posted by 青柠kimmy at 2016-10-25 19:06:56
类似于制SEM的样,可以匀胶

不太明白,可否详细指教?
9楼2016-10-26 08:25:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengtaqi

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by greeneese at 2016-10-25 13:52:11
有在这种尺寸的玻璃上涂布光刻胶的设备和方法吗?
我查到的好多都是在大片基质上涂布的。...

15mm的片子可以用匀胶机旋涂的,10um左右的厚度也能保证,只要你有一台比较精细的匀胶机就行了,我做过的,我的片子比你的稍微大一点,20mm的
坚持本心,落子无悔~
10楼2016-10-26 10:06:55
