[求助]
一个热力学的计算题 已有1人参与
|

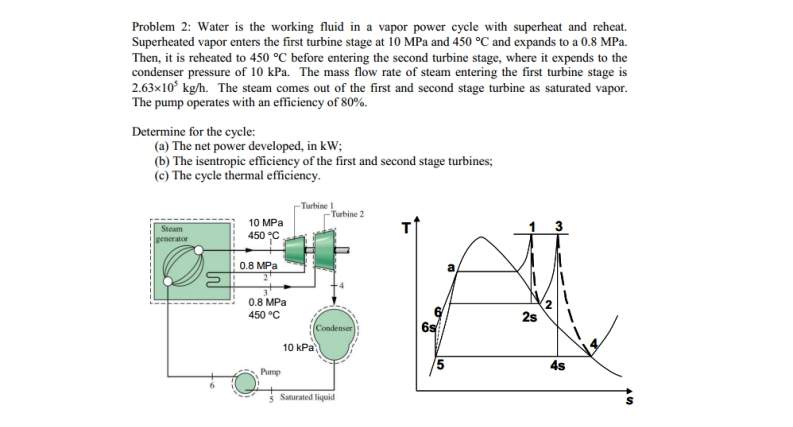

希望有学长，学姐能够帮我解决一下这道题目，谢谢！ 问题.jpg |
回复此楼» 猜你喜欢
河北省自然科学基金
已经有8人回复
-
云南大学材料与能源学院解琳课题组钙钛矿博士招生
已经有7人回复
-
西安交大新媒学院副院长用撤稿论文结题
已经有5人回复
-
论文撤稿了
已经有5人回复
-
某211大学教师把个人教师官方主页改成:我跑了我跑了我跑了!官宣跑路！
已经有5人回复
-
26/27申博自荐
已经有9人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有7人回复
-
揭秘青基评审内幕：几个A才能顺利中标
已经有4人回复
-
青B发送上会通知了吗
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于热力学的一个基本问题
已经有2人回复
- 请教大家一个问题，多元金属的氧化过程可以用热力学来计算吗，谢谢
已经有1人回复
- 求助一篇B-C相图热力学计算的文献，需要带有TDB文件的~
已经有4人回复
- 化工热力学一道计算题
已经有0人回复
- 关于材料热力学的问题，很急，请高手指教
已经有0人回复
- 求助Al(NO3)3•9H2O、9Al2O3•2B2O3这两个物质的热力学数据，或者查询方法
已经有35人回复
- 中科院 化学所 物化、结构化学
已经有16人回复
- 刚考完，趁还有印象，把北大化学的专业课给来年要考的学弟说说吧
已经有19人回复
- 同济大学2012年真题回忆
已经有43人回复
- 两道物化题目求熵变和一个热力学证明
已经有16人回复
- 【原创】给2011年考中科院的学弟学妹们
已经有7人回复
- 复旦2010年物理化学试卷
已经有11人回复
- 【求助】求助两道化工热力学题的解法
已经有11人回复
ww55126449
金虫 (初入文坛)
- 应助: 4 (幼儿园)
- 金币: 533.5
- 红花: 4
- 帖子: 46
- 在线: 20.7小时
- 虫号: 1794332
- 注册: 2012-05-04
- 性别: GG
- 专业: 工程热物理与能源利用
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
云淡风清CUHK: 金币+20, ★★★很有帮助, 学姐，因为我以前没有学过热力学，现在才刚刚开始看工程热力学第四版童钧耕的书，不知道能不能把计算过程列给我看一下？还有这个主要是热力学那几章的内容啊，谢谢！把金币全部给您吧。才开学一个月就要其中考试了，感觉要跪了。 2016-10-19 21:51:28
感谢参与，应助指数 +1
云淡风清CUHK: 金币+20, ★★★很有帮助, 学姐，因为我以前没有学过热力学，现在才刚刚开始看工程热力学第四版童钧耕的书，不知道能不能把计算过程列给我看一下？还有这个主要是热力学那几章的内容啊，谢谢！把金币全部给您吧。才开学一个月就要其中考试了，感觉要跪了。 2016-10-19 21:51:28
|
用Aspen HYSYS（BWRS物性包）帮你计算了下 第一级膨胀：输出功率35000kW，等熵效率81.97%； 第二级膨胀：输出功率57670kW，等熵效率85.16%； 水泵输入功率：966.8kW； 输入热量：231500kW，再热器43510kW 循环热效率 33.34% |
2楼2016-10-19 20:13:15
ww55126449
金虫 (初入文坛)
- 应助: 4 (幼儿园)
- 金币: 533.5
- 红花: 4
- 帖子: 46
- 在线: 20.7小时
- 虫号: 1794332
- 注册: 2012-05-04
- 性别: GG
- 专业: 工程热物理与能源利用
|
过程如下： 根据第一级膨胀入口条件 10MPa，450℃可以查得水蒸汽比焓h1，比熵s1; 根据第一级膨胀出口条件0.8MPa饱和蒸汽，可以查得饱和水蒸气比焓h2,同时可以根据等熵过程查得0.8MPa，s1下的水（两相态）差得比焓h2s; 由此可以计算第一级膨胀的输出功率W1 = q*(h1-h2)，以及等熵效率 η = （h1-h2）/ （h1-h2s）；PS：q是质量流量kg/s，比焓的单位为kJ/kg 根据第一级膨胀入口条件 0.8MPa，450℃可以查得水蒸汽比焓h3，比熵s3; 根据第一级膨胀出口条件10kPa饱和蒸汽，可以查得饱和水蒸气比焓h4,同时可以根据等熵过程查得10kPa，s3下的水（两相态）差得比焓h4s; 由此可以计算第一级膨胀的输出功率W2 = q*(h3-h4)，以及等熵效率 η = （h3-h4）/ （h3-h4s）；PS：q是质量流量kg/s，比焓的单位为kJ/kg; 根据水泵入口条件10kPa饱和水，查得比焓h5,比熵s5；根据泵出口压力10MPa以及等熵过程s5可以查得h6s; 于是水泵绝热效率ηp = 80%求得水泵出口比焓h6 = h5 + (h6s-h5)/ηp； 于是水泵输入功率Wp = q*(h6-h5). 6-1的加热量为Q1 = q*(h1-h6); 2-3的加热量为Q2 = q*(h3-h2); 于是整个循环的净输出功率为 Wnet = W1 + W2 - Wp; 整个循环的热效率为 η = Wnet / (Q1 + Q2); 在工程热力学中具体第几章忘记了，反正是朗肯循环的那一章。你这个是带再热器的朗肯循环，书上应该有算例的。 |
3楼2016-10-20 01:09:50
