[求助] 哪位前辈可以指导一下SAED？ 已有1人参与

本人是做无机纳米材料的，最近做了一些SAED表征，苦于不知道如何分析结果

如附件中图片所示
1. 点加光环，点阵与结晶性有什么关系
2.怎么确定点对应的晶面

哪位不吝赐教一下，万分感谢

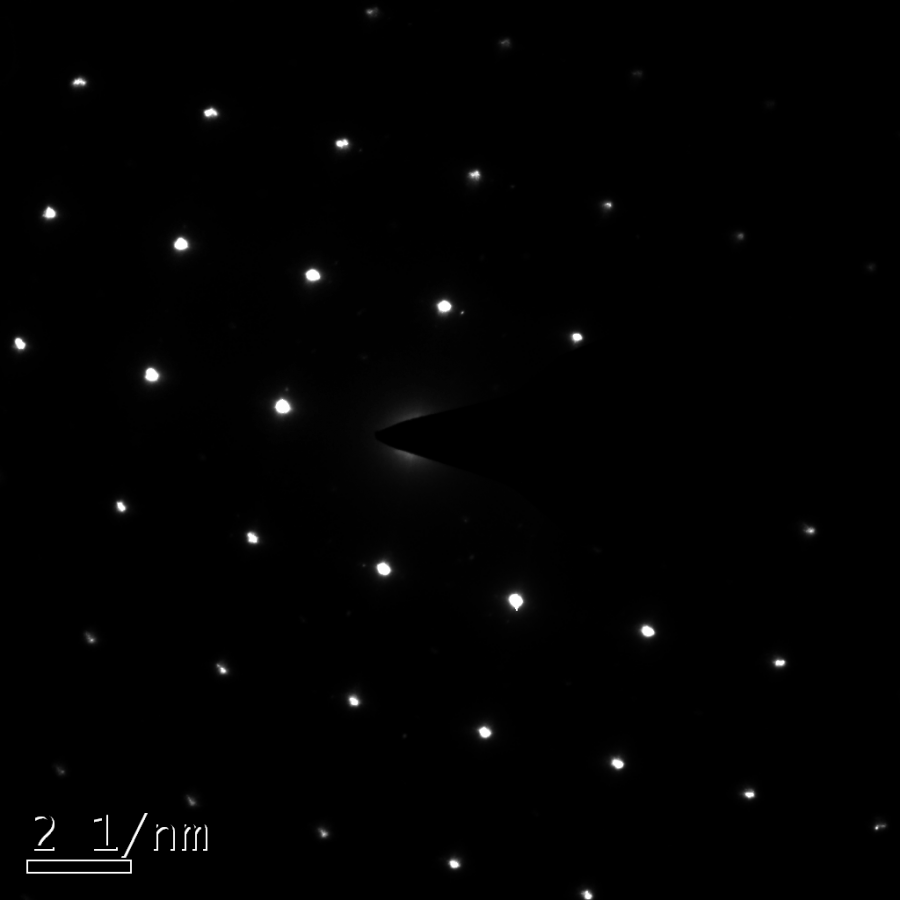

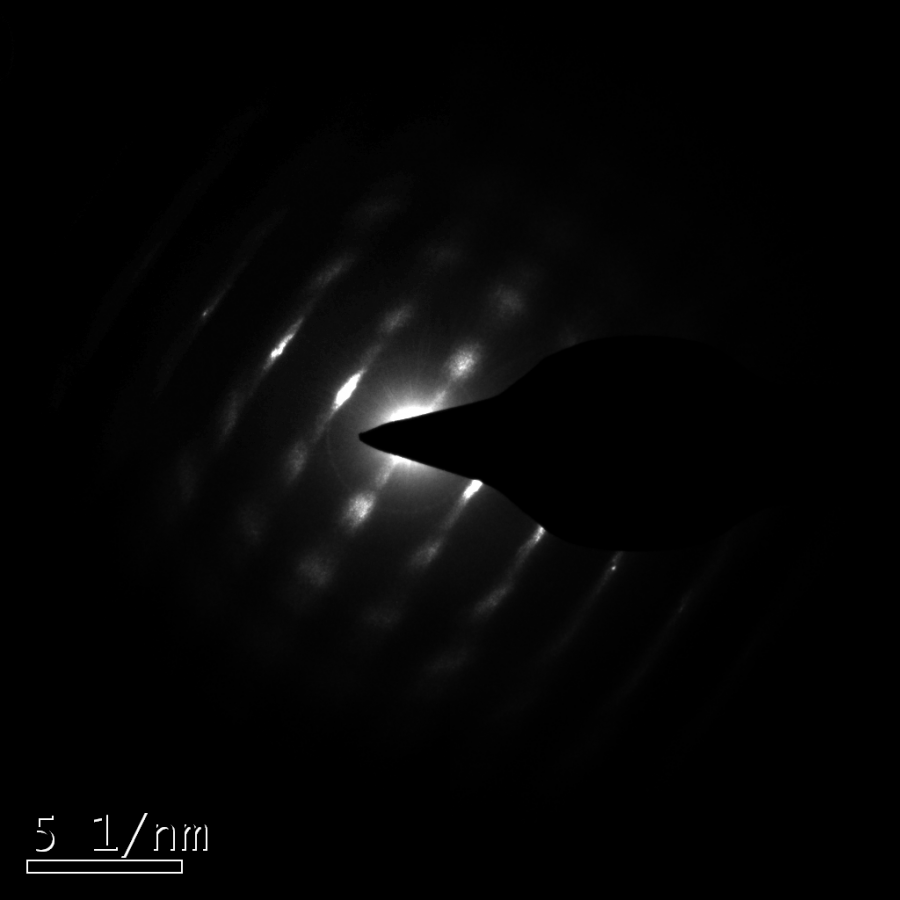

哪位前辈可以指导一下SAED？


哪位前辈可以指导一下SAED？-1


哪位前辈可以指导一下SAED？-2

[ Last edited by linhua0402313 on 2016-11-22 at 08:13 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
活出自己的美丽人生
1楼 2016-10-11 23:19:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weizhenba

银虫 (小有名气)
点阵貌似是单晶，光环貌似是多晶，对应晶面的话可以直接通过量出d值和xrd比对，或者是用软件计算，SAED做得比较少，只能提供这么多信息了

发自小木虫IOS客户端
赞一下 回复此楼
呵呵
2楼2016-10-12 18:52:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ZJFjie

新虫 (初入文坛)
衍射斑点为单晶，衍射环为多晶，衍射光晕为非晶。根据衍射图花样，可以查相应图谱，得到该晶体的晶体类型。

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-10-13 07:48:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

外圆内方--

金虫 (小有名气)
内容已删除
回复此楼
活出自己的美丽人生
4楼2016-10-15 16:14:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

外圆内方--

金虫 (小有名气)
引用回帖:
3楼: Originally posted by ZJFjie at 2016-10-13 07:48:16
衍射斑点为单晶，衍射环为多晶，衍射光晕为非晶。根据衍射图花样，可以查相应图谱，得到该晶体的晶体类型。

谢谢，不过从哪儿可以查相应图谱？
赞一下 回复此楼
活出自己的美丽人生
5楼2016-10-15 16:16:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

最后一个好解，其他的有一点难，质量不是太好，可以用crystal maker导入卡片以后模拟一下
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

外圆内方--
6楼2016-10-16 20:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

外圆内方--

金虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by gxytju2008 at 2016-10-16 20:12:38
最后一个好解，其他的有一点难，质量不是太好，可以用crystal maker导入卡片以后模拟一下

谢谢您，初次搞选区衍射基本啥也不懂，crystal maker导入卡片模拟是什么意思，SAED也是可以模拟的？此模拟可以得到什么信息
第一张是不是说明基本是非晶状态，第二张中两列点是不是应该对应两个晶面（但我量出的距离基本一样）？
赞一下 回复此楼
活出自己的美丽人生
7楼2016-10-17 22:31:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

童年的琴

禁虫 (著名写手)
本帖内容被屏蔽
8楼2016-11-21 21:51:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
