[求助] 在ANSYS中如何得到这样的图？ 已有1人参与

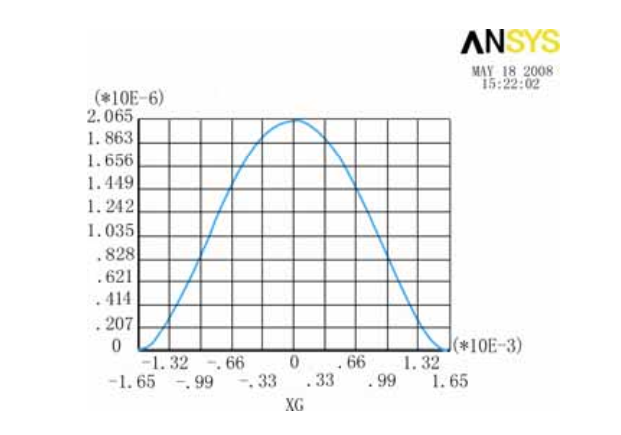

在建模 网格划分 建立约束和施加载荷后，我只会产生云图的挠度变化，像下图这样的坐标图如何得到呢？求解

在ANSYS中如何得到这样的图？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-10-11 10:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

风中看雪

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
首先定义路径，然后将要显示的参数映射到路径上去，最后显示路径上节点的参数值就可以得到这样的图，具体的步骤可以百度路径操作
赞一下(1人) 回复此楼
4楼2016-10-11 12:33:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

短眉大侠

新虫 (初入文坛)
我在网上找了一个 比较好的说明文档，还不错。分享给大家
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 路径说明ANSYS.doc
    • 2016-10-11 16:12:49, 414 K
6楼2016-10-11 16:13:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

huy12

铁虫 (小有名气)
普通后处理里面

发自小木虫Android客户端
回复此楼
想起那天夕阳下的奔跑，那是我逝去的青春
2楼2016-10-11 10:13:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

短眉大侠

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by huy12 at 2016-10-11 10:13:18
普通后处理里面

朋友 可以详细一点吗？万分感谢了
赞一下 回复此楼
3楼2016-10-11 10:33:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

短眉大侠

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 风中看雪 at 2016-10-11 12:33:15
首先定义路径，然后将要显示的参数映射到路径上去，最后显示路径上节点的参数值就可以得到这样的图，具体的步骤可以百度路径操作

谢谢你的回答，正解。
赞一下 回复此楼
5楼2016-10-11 16:11:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hyha

新虫 (正式写手)
楼主能发一下ANSYS安装包吗？邮箱1607238398QQ.com非常感谢
赞一下 回复此楼
7楼2016-10-11 19:08:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

短眉大侠

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by hyha at 2016-10-11 19:08:33
楼主能发一下ANSYS安装包吗？邮箱1607238398QQ.com非常感谢

链接: http://pan.baidu.com/s/1b6puQa 密码: gv3g
赞一下 回复此楼
8楼2016-10-11 19:18:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

短眉大侠

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 风中看雪 at 2016-10-11 12:33:15
首先定义路径，然后将要显示的参数映射到路径上去，最后显示路径上节点的参数值就可以得到这样的图，具体的步骤可以百度路径操作

朋友，现在有个问题想请教你一下；我画一个圆柱体，在定义路径时我定义一条直径。然后，我该怎么确定圆心在这个路径上？因为我采用的是两端添加节点的方式来定义路径的，所以不能保证圆心在这个路径上！  求教了
赞一下 回复此楼
9楼2016-10-12 16:38:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

少年帝

木虫 (著名写手)
定义路径要看你使用的什么单元了，我觉得不必定义路径，直接利用时程后处理就行

发自小木虫Android客户端
赞一下 回复此楼
每一天有梦想的日子，都是光辉岁月
10楼2016-10-13 10:28:21
