| 查看: 8846 | 回复: 16 | |||||
[求助]
ZVIEW进行阻抗拟和，Warburg阻抗应该怎么算呢 已有2人参与
|
|||||
|

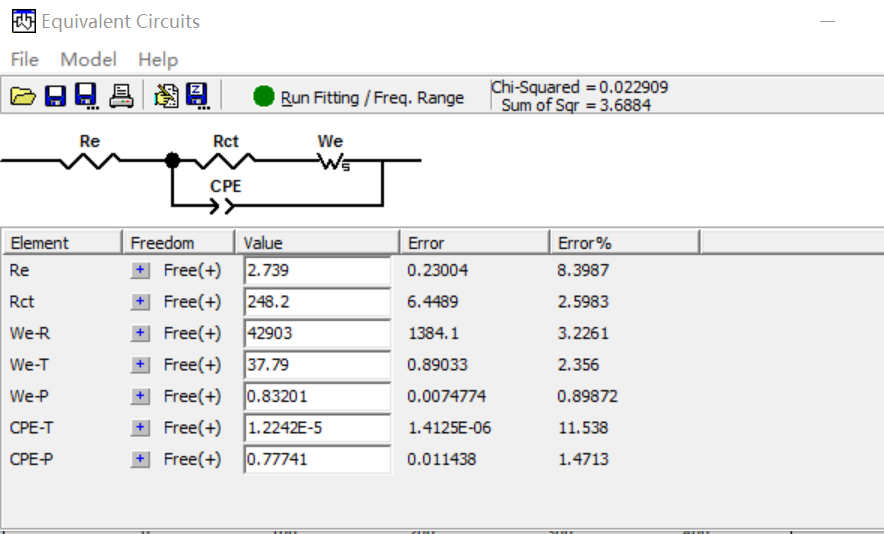

用ZVIEW进行阻抗拟和的时候，其中Warburg阻抗对应三个拟合的值W-R, W-P, W-T ，说 我做的是锂硫电池方向，测试的是扣式电池，请问，Warburg阻抗应该怎么算呢？ 有没有知道的大神提点一下，真的很急 谢谢  图片1.png |
回复此楼» 收录本帖的淘帖专辑推荐
 交流阻抗 | 电化学测试分析集锦 | 阻抗 |
» 猜你喜欢
070300一志愿211，312分求调剂院校
已经有13人回复
-
26年储能、电池方向博士申请
已经有0人回复
-
分析化学论文润色/翻译怎么收费?
已经有227人回复
-
070300化学求调剂
已经有12人回复
-
青岛大学化学化工学院2026年招收调剂硕士研究生
已经有0人回复
-
北方工业大学085808储能技术-02方向（电池）接收调剂生
已经有0人回复
-
272求调剂，接受跨专业调剂！
已经有3人回复
-
有一区TOP论文，求调剂
已经有22人回复
-
大连工业大学杰青/长江团队-生物质材料-储能电池方向招收2026级博士生
已经有11人回复
-
2026贵州大学博士招生
已经有0人回复
-
青岛大学化学化工学院2026年招收调剂硕士研究生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 等效电路
已经有11人回复
阮之复兴
实习版主
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
那一方天空: 金币+5, ★★★★★最佳答案, 谢谢你的帮忙，前段时间比较忙，所以没有回复，谢谢 2016-10-24 17:03:35
感谢参与，应助指数 +1
那一方天空: 金币+5, ★★★★★最佳答案, 谢谢你的帮忙，前段时间比较忙，所以没有回复，谢谢 2016-10-24 17:03:35
|

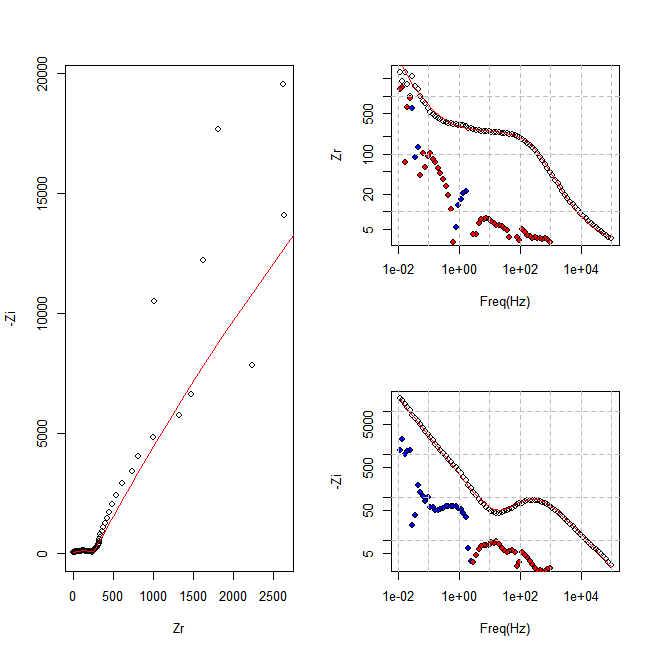

我认为你的系统并没有一个Warburg的元素，因为缺少特征的45度斜线。如果你相信你的系统确实有扩散层，建议再试几次实验，看看会不会得到同样的结果。 对于目前的结果，你的拟合是这样的：  高频的CPE部分没问题，但是到了低频就不对了。大约在10Hz的地方有一个直线，但是斜率远远高于45度，所以我认为这个地方并不是Warburg，即扩散采阻抗。 我认为这个系统更像是一个普通的含2个时间常数的电路，即 Rs+(Rct*Cdl)+(R1*C1)，Rct*Cdl和R1*C1分别对应 电极和电解液间的阻抗 与 电荷收集材料的界面阻抗。 （以上用+号表示串联，*号表示并联） 这是我用 Rs+(Rct*Cdl)+(R1*C1) 拟合的谱，其中Cdl和C1都用了CPE代替了。 具体参数如下 Rs=2.739 Cdl: Q=1.2242e-5, N=0.77741 Rct=248.2 C2: Q=5.5e-4,N2=0.9 R2=450000 (这个很不确定，因为没有完整的半圆)  其实这还不完全正确，因为仔细看1Hz处还有一个小的时间常数，因此这个系统应该是含3个时间常数的电路，即 Rs+(Rct*Cdl)+(R1*C1)+(R2*C2)。但是要继续研究下去就要看你研究的系统是什么。有的时候虽然电路能拟合但是没有物理依据，也是不对的。 |
10楼2016-10-05 21:58:41
阮之复兴
专家顾问
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
|
正常的Warburg, We-P应该在0.5左右啊，怎么跑到0.8了？所以我也在想用的电路是不是正确。能否把阻抗谱贴出来？ 如果你的数据真可以适用FLWs, 这几个变量的物理意义在帮助文件里都说清楚了。We-T只和扩散系数和扩散层厚度有关 发自小木虫Android客户端 |
7楼2016-10-04 20:29:20
阮之复兴
版主
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
|
虽然没看到你的阻抗谱，但是我用你贴出的数据放进ZVIEW模拟还原了一下。拟合的图谱并不像Warburg那样子。所以我判断有可能是数据有问题，或是使用了错误的电路。 考虑到你是做电池的，这个系统应该是用开路(open)而不是短路(short)的Warburg吧。试试把Ws换成Wo做个拟合。 参考课件 https://ocw.mit.edu/courses/chem ... 626S14_S11lec20.pdf |
8楼2016-10-05 02:25:44
Gamry-电化学
管理员
- ECEPI: 3
- 应助: 651 (博士)
- 金币: 1167.1
- 散金: 1293
- 红花: 1275
- 帖子: 3696
- 在线: 506.2小时
- 虫号: 3437295
- 注册: 2014-09-24
- 专业: 电化学
12楼2016-10-08 09:12:56
2楼2016-10-02 23:36:31
3楼2016-10-03 09:45:04
4楼2016-10-03 13:52:56
5楼2016-10-03 15:20:36
yin_nuaa
主管区长
- 应助: 111 (高中生)
- 金币: 897.8
- 散金: 1762
- 红花: 7
- 帖子: 697
- 在线: 217.2小时
- 虫号: 1675336
- 注册: 2012-03-08
- 性别: GG
- 专业: 电化学
6楼2016-10-04 17:32:03
9楼2016-10-05 10:57:49
