[求助] icem画非结构边界层网格 已有1人参与

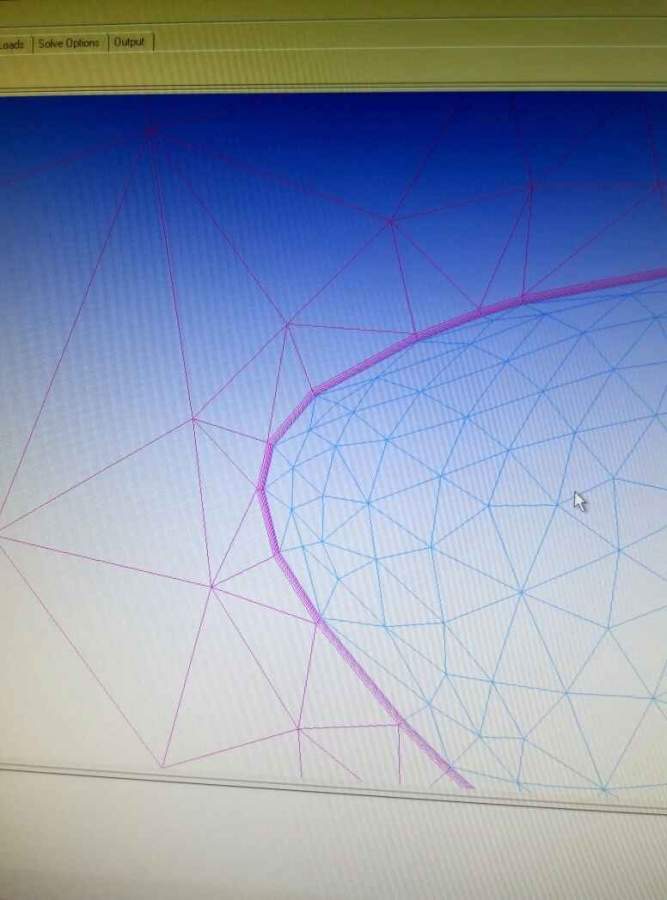

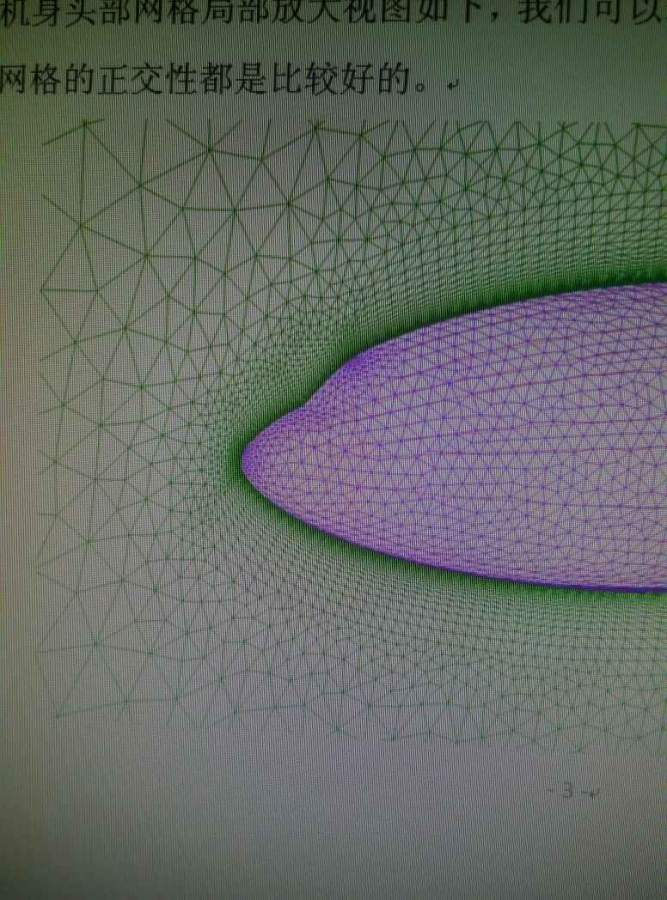

飞机外流场网格划分算例，由于面对称，取一半进行计算。根据教程先用patch dependent生成面网格，再生成prism边界层网格，最后生成体网格的思路。在生成边界层网格时遇到问题，对称面处最高一层边界层网格到三角网格之间没有均匀过度，如图1。如何画出图2的效果？ps,因为是先生成面网格的，导致对称面处的网格没有加密到适合负面层高度的程度，因此在此基础上生成边界层的话，也就没有均匀过渡了，是否对称面处近壁面网格需要重新生成？图1，2均为机身头部的局部放大图

icem画非结构边界层网格


icem画非结构边界层网格-1


icem画非结构边界层网格-2


@wuming524 发自小木虫Android客户端
回复此楼

» 收录本帖的淘帖专辑推荐

ICEM CFD非结构体网格

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-09-27 18:13:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yatou君

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by 红尘落尽 at 2016-09-30 09:22:44
那我确实不知道了，我昨天下午随便画了一个，没有出现你这种情况...

实在不意思，我犯了一个低级错误。谢谢你这么热心！icem里面的单位是mm，我在画边界层的时候，设置第一层高度单位时当成了m,所以导致画的特别小。

发自小木虫Android客户端
赞一下(2人) 回复此楼
10楼2016-09-30 10:35:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红尘落尽

银虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by yatou君 at 2016-09-29 15:41:19
不过谢谢你的回复
...

你近壁面网格缓慢变化就把第一层给小，增长因子1.05一下，就可以了
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

yatou君
5楼2016-09-29 15:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红尘落尽

银虫 (正式写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by yatou君 at 2016-09-29 16:05:12
你好，你是指如下图的height和height ratio吗？可是这个不是控制边界层增长率的吗？我遇到到的问题是最顶层边界层到远场大尺寸网格之间无法缓慢过度，如下图比较。问题是面网格是在边界层之前生成的，也就无法从顶 ...

你全局尺寸给小一点啊，大的像老天爷一样，怎么过渡
赞一下(1人) 回复此楼
7楼2016-09-29 16:27:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

红尘落尽

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你可以单独设置机体表面网格尺寸，设置小一点就可以了
赞一下 回复此楼
2楼2016-09-28 15:13:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yatou君

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 红尘落尽 at 2016-09-28 15:13:50
你可以单独设置机体表面网格尺寸，设置小一点就可以了

机体表面网格尺寸和负面层高度肯定不是一个量级的。我设置的再小，也无法让近壁面网格尺寸变化缓慢。

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-09-29 15:40:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yatou君

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 红尘落尽 at 2016-09-28 15:13:50
你可以单独设置机体表面网格尺寸，设置小一点就可以了

不过谢谢你的回复

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-09-29 15:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yatou君

新虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by 红尘落尽 at 2016-09-29 15:47:51
你近壁面网格缓慢变化就把第一层给小，增长因子1.05一下，就可以了...

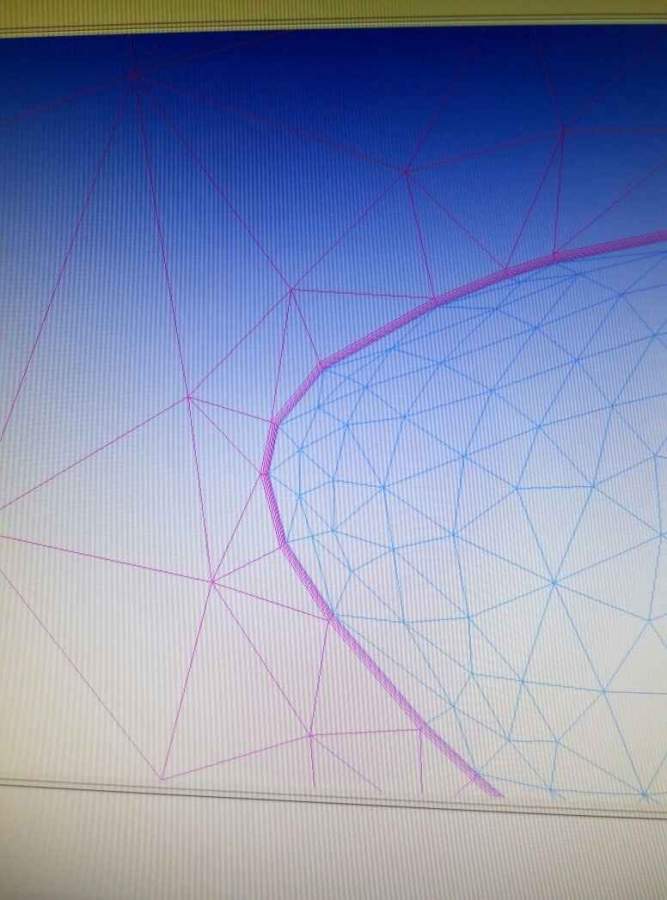

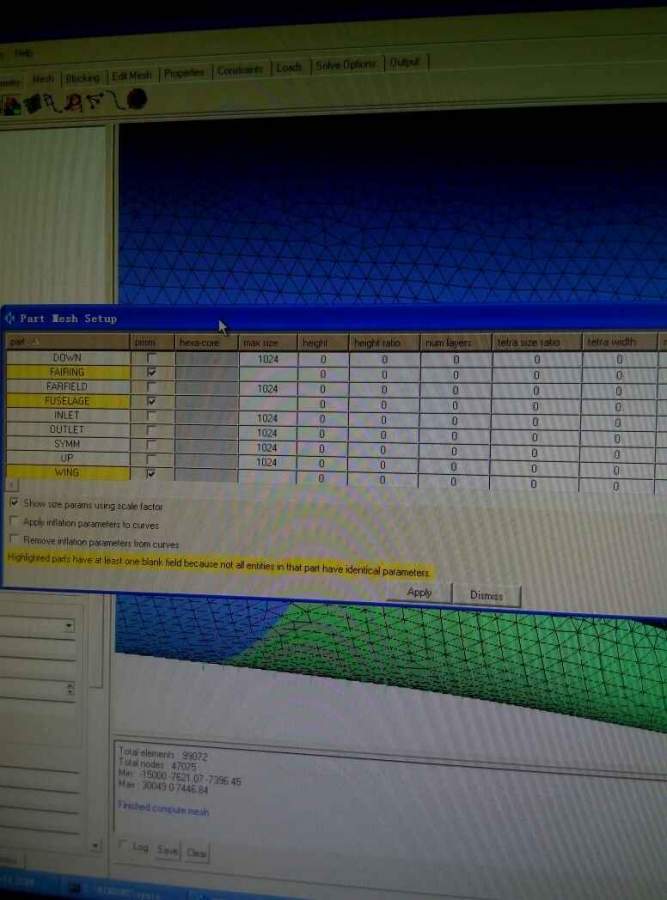

你好，你是指如下图的height和height ratio吗？可是这个不是控制边界层增长率的吗？我遇到到的问题是最顶层边界层到远场大尺寸网格之间无法缓慢过度，如下图比较。问题是面网格是在边界层之前生成的，也就无法从顶层往外过渡了。不好意思我是新手，问题比较弱鸡。。。
icem画非结构边界层网格-3


icem画非结构边界层网格-4


icem画非结构边界层网格-5



发自小木虫Android客户端
赞一下 回复此楼
6楼2016-09-29 16:05:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yatou君

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 红尘落尽 at 2016-09-29 16:27:27
你全局尺寸给小一点啊，大的像老天爷一样，怎么过渡...

不是这个原因，我试全局改下过，没用

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-09-29 17:00:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红尘落尽

银虫 (正式写手)
引用回帖:
8楼: Originally posted by yatou君 at 2016-09-29 17:00:03
不是这个原因，我试全局改下过，没用
...

那我确实不知道了，我昨天下午随便画了一个，没有出现你这种情况
赞一下 回复此楼
9楼2016-09-30 09:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
