[求助] icem cfd 画套管的时候，入口的圆面问什么无法分割 已有2人参与

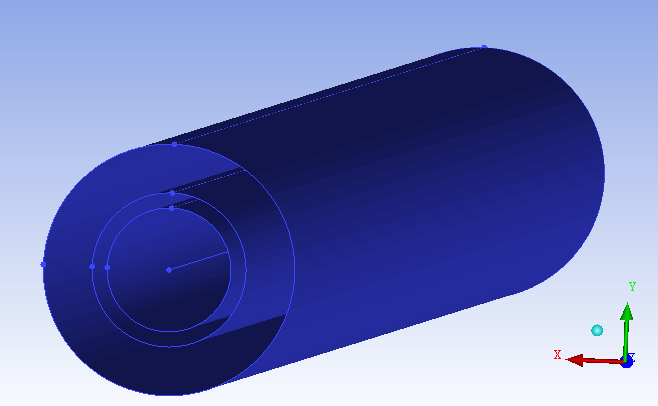

小白求助，如图1的套管模型
icem cfd 画套管的时候，入口的圆面问什么无法分割

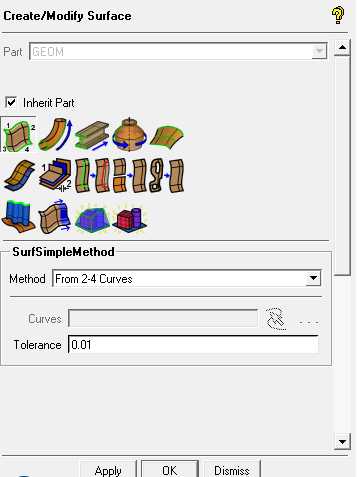

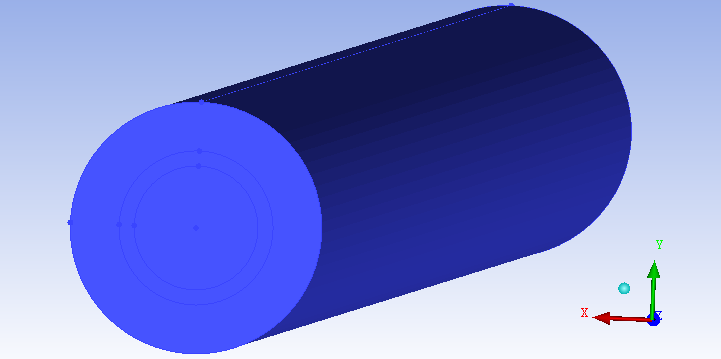

用 simple method 里面的From 2-4 curves选中最外面的圆线段，画出圆面
icem cfd 画套管的时候，入口的圆面问什么无法分割-1 icem cfd 画套管的时候，入口的圆面问什么无法分割-2

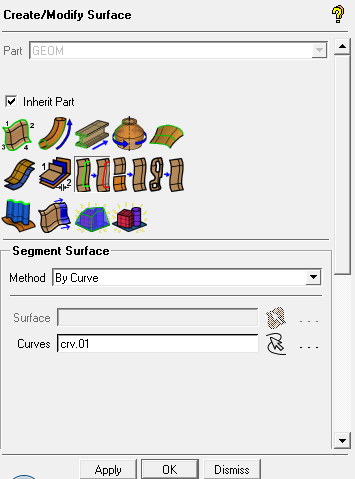

最后用segment里的by curve 分割这个圆面
icem cfd 画套管的时候，入口的圆面问什么无法分割-3
结果圆面并没有被分割成两个面，用删除面试了一下，还是一整个面，这是为什么呢？

[ Last edited by tkyrlk on 2016-9-18 at 21:41 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-09-18 21:24:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

苏栎07

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by tkyrlk at 2016-09-21 10:01:56
是在一个平面的，我花园的时候z坐标都是0...

那具体问题就不知道啦，可能软件问题吧，如果有时间建议重新画一下
赞一下(1人) 回复此楼
7楼2016-09-21 15:35:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
软件问题吧，icem毕竟不是专业作图软件，你生成的圆面与内部小园线有一点点便宜，可以先拓扑一下，或者手动有个project，然后再切割

发自小木虫Android客户端
赞一下(1人) 回复此楼
其实我想说，以上结论是我瞎编的。。。
8楼2016-09-22 11:08:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

luogangv

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
tkyrlk: 金币+5, ★★★★★最佳答案 2016-09-21 10:01:13
可以先用小圆建一个面，再通过小圆和稍微大点的圆两条圆周建圆环面
赞一下 回复此楼
2楼2016-09-19 09:01:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tkyrlk

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by luogangv at 2016-09-19 09:01:52
可以先用小圆建一个面，再通过小圆和稍微大点的圆两条圆周建圆环面

为什么我单独建立一个圆面就可以分割呢？
赞一下 回复此楼
3楼2016-09-19 21:27:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zohui123

禁虫 (小有名气)
本帖内容被屏蔽
4楼2016-09-20 00:15:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苏栎07

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
tkyrlk: 金币+5, ★★★很有帮助 2016-09-21 10:01:20
1、你可以拓扑一下，再试一试
2、感觉如果不能切割面，是不是因为园面和切割园不在同一个面上
赞一下 回复此楼
5楼2016-09-20 08:49:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tkyrlk

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by 苏栎07 at 2016-09-20 08:49:38
1、你可以拓扑一下，再试一试
2、感觉如果不能切割面，是不是因为园面和切割园不在同一个面上

是在一个平面的，我花园的时候z坐标都是0
赞一下 回复此楼
6楼2016-09-21 10:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tkyrlk

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 苏栎07 at 2016-09-21 15:35:50
那具体问题就不知道啦，可能软件问题吧，如果有时间建议重新画一下...

谢谢
回复此楼
9楼2016-09-22 17:21:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tkyrlk

铁虫 (小有名气)
引用回帖:
8楼: Originally posted by lx901023 at 2016-09-22 11:08:32
软件问题吧，icem毕竟不是专业作图软件，你生成的圆面与内部小园线有一点点便宜，可以先拓扑一下，或者手动有个project，然后再切割

谢谢，我试试
回复此楼
10楼2016-09-22 17:24:54
