[求助] 几何光学问题--成像误差 已有1人参与

由于本身没有学过几何光学，只是最近涉及到相关方面内容，看了一些，但是还有些糊涂，希望专业人士能够指点一二：
      我用相机拍透明有机玻璃管子里面水中的气泡特征，为了消除圆管子导致的畸变，外面罩了一个满水的有机玻璃方盒子，请问在管子直径方向上的成像尺寸误差怎么分析呢？
     我看了一下几何光学的书，发现同一点不同角度的入射光成的像并不是一个点，这我就有些糊涂了，一个气泡照出来还是一个气泡，形状也几乎没变，说明误差是一个定值啊？  那每一点的入射光是一个角度？ 那这个角度又是多少呢？纯属外行，请专业人士指点。不胜感激！
几何光学问题--成像误差
回复此楼

» 猜你喜欢
1楼 2016-09-11 21:00:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LED_kevin

银虫 (小有名气)
根据折射定律，不同的入射角，其出射角度当然不同  不知道是不是您想表达的意思
赞一下 回复此楼
既然不能改变外界，那就改变自己吧！
2楼2016-09-20 19:57:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十年1232012

新虫 (小有名气)
引用回帖:
2楼: Originally posted by LED_kevin at 2016-09-20 19:57:31
根据折射定律，不同的入射角，其出射角度当然不同  不知道是不是您想表达的意思

您好，谢谢您的回复。我主要想知道管内直径方向的成像误差该怎么得到。如果选择一条出射光线，确实能够画出最终的成像，只是这条光线与光轴的夹角应该是多少，怎么选取呢？因为不一样的角度，成像是不一样的，而一旦加了平行平板，也就是罩子后，只要角度不为0，成像位置就会改变。但是最终图片上的尺寸是一定的，所以我就糊涂了。我没学过几何光学，只是稍看了一下，可能理解的不到位。

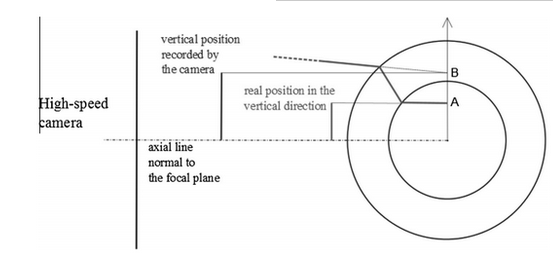

比如，不加方罩子，只考虑圆管畸变，我看有人分析光线水平的从圆管中射入管壁，进而一步一步得到最终像的大小。如下图：

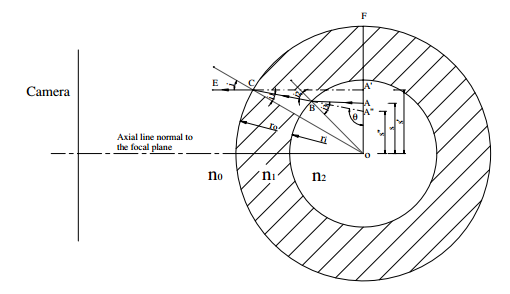

也有人假设出射光线水平，反着一步一步倒回由像得到真实的尺寸。如下图：[img]65G[7T51}1~LR0KS3[E{}9I.png[/img]
几何光学问题--成像误差-1


几何光学问题--成像误差-2
赞一下 回复此楼
3楼2016-09-24 09:46:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guokeqin

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
十年1232012: 金币+10, ★★★很有帮助 2016-09-25 21:37:24
就是基本的折射定律，照相机离管子有一定距离，而且相机口径相对这个距离较小，可以把相平面看作是一个点，这样，管子发出的光就是平行光，你从平行光角度分析即可

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2016-09-24 12:00:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十年1232012

新虫 (小有名气)
引用回帖:
4楼: Originally posted by guokeqin at 2016-09-24 12:00:34
就是基本的折射定律，照相机离管子有一定距离，而且相机口径相对这个距离较小，可以把相平面看作是一个点，这样，管子发出的光就是平行光，你从平行光角度分析即可
...

谢谢您的回复，您的意思是按照第一张图那样出射光线水平是吧，理由能说的再详细点吗？把相平面看做一个点为什么就是平行光了呢？
赞一下 回复此楼
5楼2016-09-25 21:42:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guokeqin

金虫 (正式写手)
因为相机距离气泡比较远，从气泡发出的光（暂定为是气泡发光）如果进入摄像机，只有一个特定的角度才能入射进入，而且由于口径的问题，角度就会变得非常小，故光源可以看成平行光

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-09-25 22:05:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十年1232012

新虫 (小有名气)
引用回帖:
6楼: Originally posted by guokeqin at 2016-09-25 22:05:41
因为相机距离气泡比较远，从气泡发出的光（暂定为是气泡发光）如果进入摄像机，只有一个特定的角度才能入射进入，而且由于口径的问题，角度就会变得非常小，故光源可以看成平行光
...

非常感谢
回复此楼
7楼2016-09-26 14:29:09
