[求助] fluent动网格出现负体积 已有3人参与

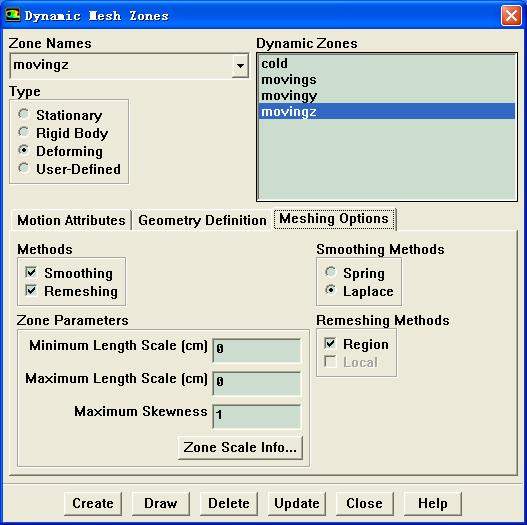

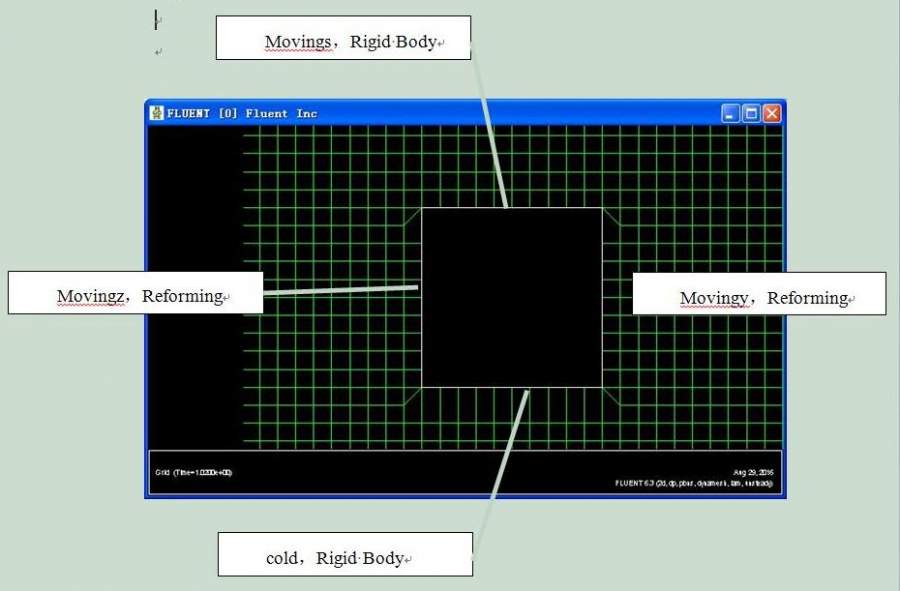

出现问题如图1，1-1和11图为相关设置，层铺法、光顺法和局部重构都试了，当movings边移动一定距离时就会出现问题。求大神帮忙！

fluent动网格出现负体积


fluent动网格出现负体积-1


fluent动网格出现负体积-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-08-29 19:56:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
滑動面似乎未定義為interface,您的移動滑格模式,是remesh,dynamic mesh或Layering,網格需求都不一樣,要先弄清楚動態模式
赞一下 回复此楼
聽海
2楼2016-08-29 20:21:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

思考年少轻狂

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by qc12345 at 2016-08-29 20:21:42
滑動面似乎未定義為interface,您的移動滑格模式,是remesh,dynamic mesh或Layering,網格需求都不一樣,要先弄清楚動態模式

滑移网格我已经试过了，虽然可以计算但仿真结果不满足要求。现在想只设置这样一个固体让它向上运动。我在网上看了一个上下振动的例子用的是光滑，但照搬过来不行。

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-08-30 09:15:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingfuww

专家顾问 (正式写手)
矩形就是不好用

发自小木虫Android客户端
回复此楼
4楼2016-08-30 12:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

思考年少轻狂

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by xingfuww at 2016-08-30 12:47:51
矩形就是不好用

我看网上有用三角形网格的，还没试

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-08-30 15:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan_hui

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
你用监测压力值吗？我的从匀速运动改成减速运动值后监测的压力值都变成0了，你知道是怎么回事吗？？
赞一下 回复此楼
6楼2016-08-31 19:32:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgh1234

新虫 (小有名气)

【答案】应助回帖

出现负体积，肯定是网格划分错误。可以改变一下网格划分方式，或者优化一下网格
赞一下 回复此楼
7楼2016-09-28 20:56:37
