[求助]
fluent15.0翼型动网格参数设置
|
|

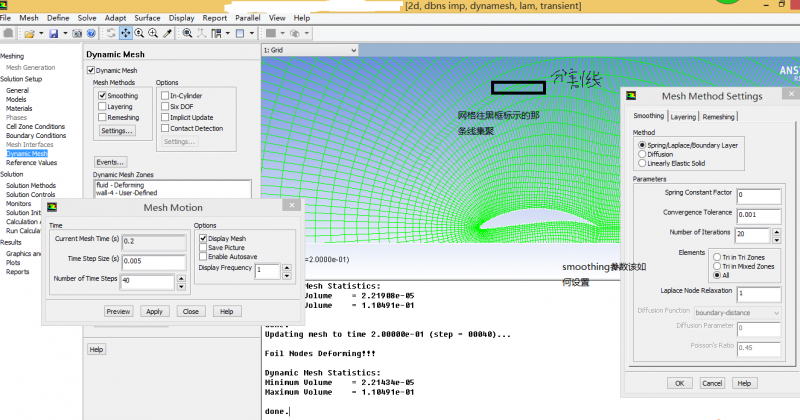

我需要做的是非定常状态下的翼型网格变化，整个网格一共分为3个部分，物面，内部网格以及远场。通过编写了一个udf来控制物面的运动。程序的基本思想是用数组存读取物面网格的初始节点坐标，然后遍历网格，找到物面节点的初始y值，然后用函数增加一个dety值。遇到问题如下： 1.我使用的fluent版本是15.0，我遇到的主要问题是网格变形过程中只在内部一部分区域变化，有一条明显的分割线， 网格变形无法传递到整个径向，当网格比较稀疏时（即不考虑边界层第一层网格高度时）变形问题还不大，但当 网格较密时（在边界层内加密网格）在分割线那网格就会聚集严重最终导致负体积； 2.图片中显示的是稀疏网格情况下变弯度演示得到的一个过程图，图中显示出了那条分割线。 PS：个人感觉是变形方式smoothing里面参数设置或者是dynamic mesh zone里参数设置的问题导致内部流场网格扩散到了某根线之后就不在扩散出去了，求教如何设置参数让变形扩散到整个流场径向中。  无标题.png |
