[求助] HR-TEM表征纳米粒子 已有2人参与

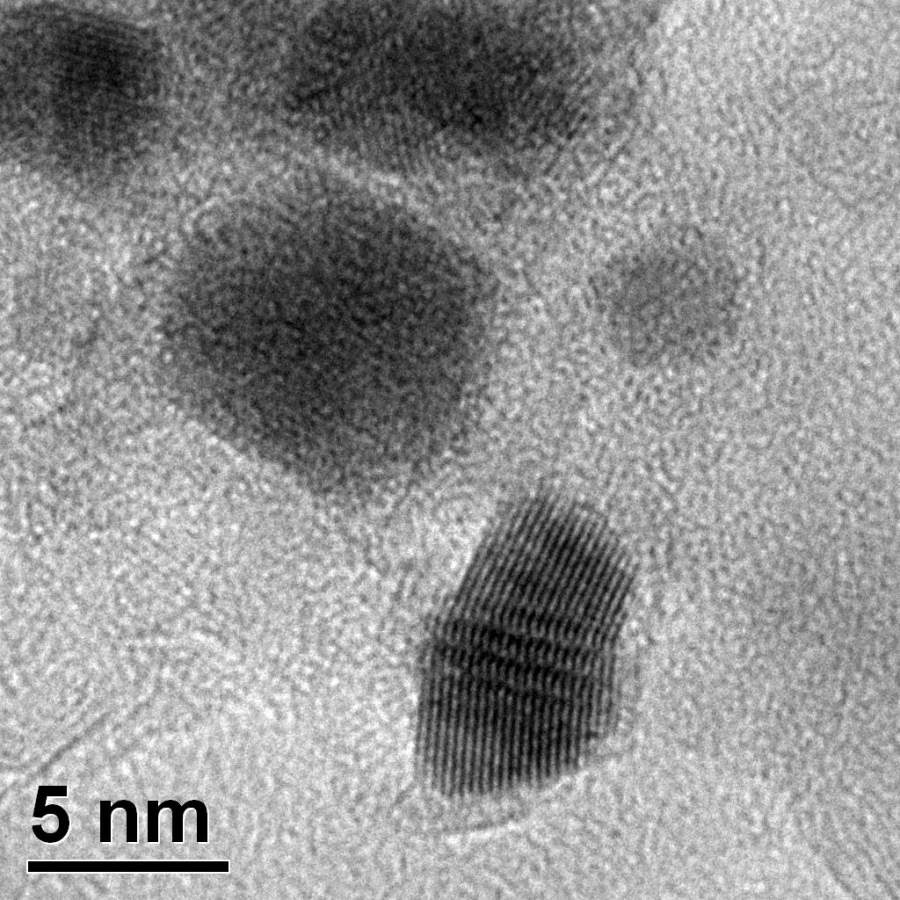

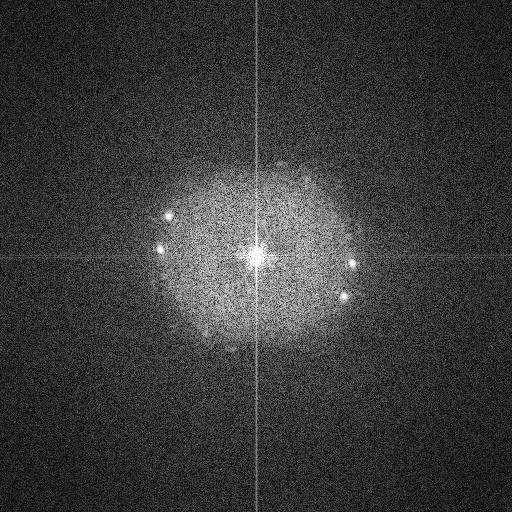

这是用HR-TEM拍的催化剂，我做的是Pt负载在C-Al2O3复合材料上，请问大神，如何判断那个黑色部分就是Pt纳米粒子，晶格间距怎么测的，而晶格间距对应的是什么晶面是怎么查的？然后电子选区衍射图中，单独的两个亮点是对应什么晶面？那中间模糊的是不是无定型的氧化铝和碳，？XRD上没有看到氧化铝的衍射峰。谢谢

HR-TEM表征纳米粒子


HR-TEM表征纳米粒子-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
Failingonstartinglineisnotanend
1楼 2016-08-22 16:12:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wonderfulong: 金币+3, 谢谢应助，欢迎常来交流。 2016-08-22 22:55:56
twc684572: 金币+5, ★有帮助 2016-08-24 16:52:31
本帖仅楼主可见
赞一下
2楼2016-08-22 18:26:21
已阅   申请C-EPI   回复此楼   编辑   查看我的主页

飞飞哥

管理员

学生

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
★ ★ ★
twc684572(wonderfulong代发): 金币+3, 有帮助。 2016-08-25 17:24:06
晶面间距用fft变换比较准吧，如果只测10个条纹太少了，这样误差很大，我一般用快速FFT变换，然后选50个以上条纹做验证

发自小木虫Android客户端
赞一下(2人) 回复此楼
6楼2016-08-25 00:30:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿法埃莎无机

禁虫
引用回帖:
2楼: Originally posted by 追风神腿 at 2016-08-22 18:26:21
中间模糊的应该是无定型的氧化铝和碳。Pt由于原子序数大，对电子的散射较强，所以透射电子较难透过，在TEM下显示出黑色的称度。Pt一般容易暴露出来的是111晶面，晶面间距d=0.227nm。晶面间距可通过JADE软件查到。量 ...

楼上解释得很清楚！
赞一下(1人) 回复此楼
3楼2016-08-22 22:54:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞飞哥

超级版主

学生

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
用fft变换有技巧的，我一般都是移动正方形的框，然后找最亮的两个光斑测量，不知道这样有没有依据，但是测出来的结果和数格子的结果是很接近的，你的结果和标准卡的结果差距还是较大的，不能完全确定……无定型的东西一般不能用xrd确定，TEM下的EDS或者STEM的mapping可以确定Al元素存在，mapping可以定位，xps可以测表面元素，定性定量都可以，碳也可以这样来看，不过tem不能用碳膜铜网，xrf和icp也可以测Al……话说你是不是问TEM下如何确定哪个是Al啊，无定型不能数格子，只有能谱了

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

twc684572
8楼2016-08-26 00:08:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞飞哥

兑换贵宾

学生

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
看了图片，fft的光斑还是有些大，试着将选区变小，然后结合数格子的结果来确定d值

发自小木虫Android客户端
赞一下(1人) 回复此楼
9楼2016-08-26 00:10:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

twc684572

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by 追风神腿 at 2016-08-22 18:26:21
中间模糊的应该是无定型的氧化铝和碳。Pt由于原子序数大，对电子的散射较强，所以透射电子较难透过，在TEM下显示出黑色的称度。Pt一般容易暴露出来的是111晶面，晶面间距d=0.227nm。晶面间距可通过JADE软件查到。量 ...

我是用DM软件计算晶面间距的
赞一下 回复此楼
Failingonstartinglineisnotanend
4楼2016-08-24 16:53:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxg133298

新虫

Stay Hungry. Stay Foolish.
你的问题太多，，，
回复此楼
四时院中竹叶缘，三更梦里墨书香，几度浮生度日暮，一溪烟月枕中藏，雨解情思风锁门，雾迷书亭幻入真。
5楼2016-08-24 17:50:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

twc684572

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
6楼: Originally posted by 飞飞哥 at 2016-08-25 00:30:16
晶面间距用fft变换比较准吧，如果只测10个条纹太少了，这样误差很大，我一般用快速FFT变换，然后选50个以上条纹做验证

我用你的方法（DM软件处理FFT变换）测得Pt（111）晶面间距是0.235nm，但JADE是0.2265nm。可以确定是111晶面吗？然后那个无定型的氧化铝和碳到底怎么确定？能提供一点思路吗？非要做XPS?
赞一下 回复此楼
Failingonstartinglineisnotanend
7楼2016-08-25 21:09:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

twc684572

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
送红花一朵
引用回帖:
8楼: Originally posted by 飞飞哥 at 2016-08-26 00:08:42
用fft变换有技巧的，我一般都是移动正方形的框，然后找最亮的两个光斑测量，不知道这样有没有依据，但是测出来的结果和数格子的结果是很接近的，你的结果和标准卡的结果差距还是较大的，不能完全确定……无定型的东 ...

想确定是氧化铝而不是铝元素。想问您一下，EDS或者mapping测得表面多少厚度的？
赞一下 回复此楼
Failingonstartinglineisnotanend
10楼2016-08-28 15:45:59
