[求助] 用HBr气体刻蚀Si波导，用ZEP520A做掩膜。刻蚀完有残留物

尊敬的各位老师、同行你们好！
      如题所述，我们在用ZEP520A电子胶做掩膜用ICP（HBr气体）刻蚀SOI片时，出现了一些不明物，附着在Si的侧壁上。无论采用超声还是浓硫酸+双氧水的方式都去不掉，看电镜发现是一层较亮的物质，说明导电性较好，不知诸位有啥好的意见或者建议吗？

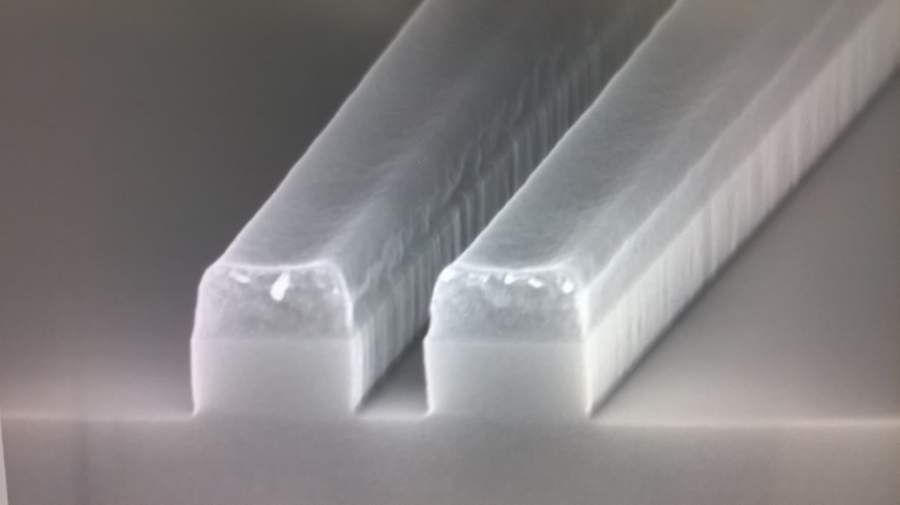

上传的图片是刚刻蚀完还没去胶的SEM，去胶的没来得及拍，Si侧壁的东西在去胶前后都是存在的。

用HBr气体刻蚀Si波导，用ZEP520A做掩膜。刻蚀完有残留物
回复此楼

» 猜你喜欢
为奋斗而来
1楼 2016-08-03 15:35:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjx513513

铜虫 (小有名气)
图片中，你指的哪一个是不明物

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-08-04 15:12:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蜗牛不懈怠

新虫 (初入文坛)
楼主问题得到解决了么，求回复

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-04-11 16:13:59
