[求助] 新手icemcfd 求助 急急急已有1人参与

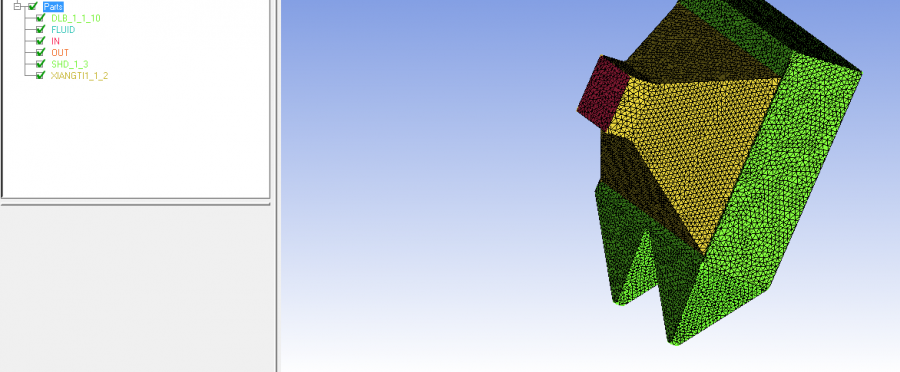

在icemcfd中画好网格导入fluent中 part(dlb 为丢失的part 为壳网格)丢失 怎么解决?

新手icemcfd 求助 急急急


新手icemcfd 求助 急急急-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

枫摇曳。。。

新虫 (小有名气)

引用回帖:
2楼: Originally posted by wulin1218 at 2016-08-02 08:33:41
ICEM导出网格和FLUENT导入网格时有没有提示错误?

没有啊
3楼2016-08-02 08:36:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 20 个回答

wulin1218

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
ICEM导出网格和FLUENT导入网格时有没有提示错误?
2楼2016-08-02 08:33:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xcw_echo

金虫 (小有名气)

那是因为你对应的part上在ICEM中根本没有生成网格。导入fluent后自然就不会有对应的part

发自小木虫Android客户端
4楼2016-08-02 08:40:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)

【答案】应助回帖

在ICEM里面看下DIL面上有没有网格。
非结构网格里面如果你的Body点没有落在你要的区域中,你所期望的面上是不会有网格的。另外网格尺度也会造成面上没有网格。
5楼2016-08-02 08:51:40
