[求助] 锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路 已有4人参与

锂离子电池，测试其交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路及其他信息。各个元件符号表示什么，怎样分析这些等等。。。尽量详细些，我现在对交流阻抗只有粗略的了解。急！非常感谢！

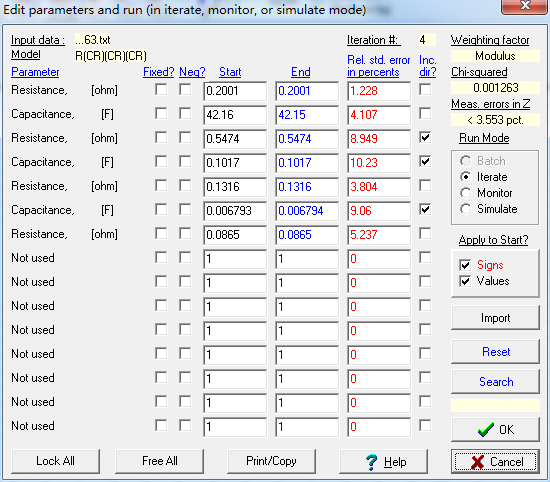

锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路


锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路-1


锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-07-25 20:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★
302864567: 金币+2, ★★★很有帮助 2016-07-27 18:25:26
引用回帖:
20楼: Originally posted by 302864567 at 2016-07-26 22:07:03
非常感谢您的回答，比如我用Q来代替C，做出来的n值等于1，能直接换成C吗？还有就是我用您说的电路图做出来的曲线好像有点偏差，请问怎么改进？...

要慢慢校准，一步步拟合，你这个图像不复杂；
如果是第一个半圆有误差大，可以加个电感

发自小木虫IOS客户端
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
25楼2016-07-27 00:16:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

牛@仔

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
302864567: 金币+2, ★有帮助 2016-07-25 21:40:05
等效电路应该不对 低频区是斜线  应该是韦伯阻抗 代表锂离子的扩散！

发自小木虫Android客户端
赞一下(2人) 回复此楼
8楼2016-07-25 21:13:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)

【答案】应助回帖

★ ★
302864567: 金币+2, ★★★很有帮助 2016-07-27 18:25:52
引用回帖:
24楼: Originally posted by 302864567 at 2016-07-26 23:47:04
忘记回复了，非常抱歉！您说得高频区的半圆为负极的容抗弧，中频半圆为正极容抗弧，低频斜线为与扩散有关的warburg阻抗；我看到有得文献说第一个 R代表溶液阻抗，第二个元件代表SEI膜的阻抗以及电容，第三个元件代 ...

这种说法更适合半电池
赞一下(2人) 回复此楼
27楼2016-07-27 11:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)
你得先说一下自己这是什么体系，是怎么测试得出的数据

发自小木虫Android客户端
赞一下(1人) 回复此楼
6楼2016-07-25 20:43:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
302864567: 金币+2, ★★★很有帮助 2016-07-26 22:08:20
R(RQ)(RQ)Q
分别代表物理阻抗，界面阻抗，界面电容，电化学反应阻抗，双电层电容，扩散电容
你的电路有点问题，而且一般用Q代替C，因为电化学反应多是假电容
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
17楼2016-07-26 21:23:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛@仔

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
302864567: 金币+2, ★★★很有帮助 2016-07-26 22:08:29
引用回帖:
10楼: Originally posted by 302864567 at 2016-07-25 21:20:09
这个是我的数据，您能帮具体分析一下吗？...

不好意思 刚看到  你这个数据高频区存在感抗成分 所以建议加一个L元件；再者，并非标准半圆，推荐用常相位角元件代替标准电容元件，所以 等效电路推荐LR(QR)(QR)WCint
int是下标。
赞一下(1人) 回复此楼
18楼2016-07-26 21:29:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

302864567

金虫 (小有名气)
自己先顶一下！求大神帮忙分析！非常感谢！
赞一下 回复此楼
2楼2016-07-25 20:16:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我想叫紫紫

新虫 (初入文坛)
等效电路图呢？
回复此楼
3楼2016-07-25 20:28:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

302864567

金虫 (小有名气)
引用回帖:
3楼: Originally posted by 我想叫紫紫 at 2016-07-25 20:28:52
等效电路图呢？

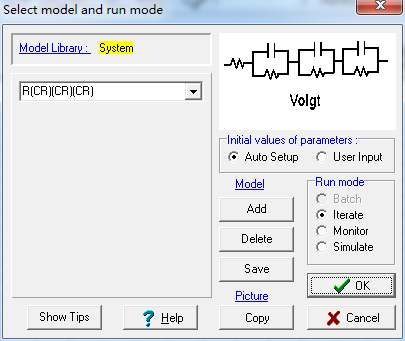

忘记上传了。。等效电路图如下
锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路-3
赞一下 回复此楼
4楼2016-07-25 20:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我想叫紫紫

新虫 (初入文坛)
帮忙顶一下。我也想知道这个问题。祝楼主好运
赞一下 回复此楼
5楼2016-07-25 20:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

302864567

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 无垠人 at 2016-07-25 20:43:45
你得先说一下自己这是什么体系，是怎么测试得出的数据

正极磷酸铁锂，负极碳，，电解液是有机电解液，是已经做好的电池；测试的时候频率区间是0.01-100K，相对于开路电位，具体作图的时候，删除了部分在0以下的点。。。
赞一下 回复此楼
7楼2016-07-25 20:54:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铜锤玉带草


发自小木虫Android客户端
9楼2016-07-25 21:19:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

302864567

金虫 (小有名气)
引用回帖:
8楼: Originally posted by 牛@仔 at 2016-07-25 21:13:27
等效电路应该不对 低频区是斜线  应该是韦伯阻抗 代表锂离子的扩散！

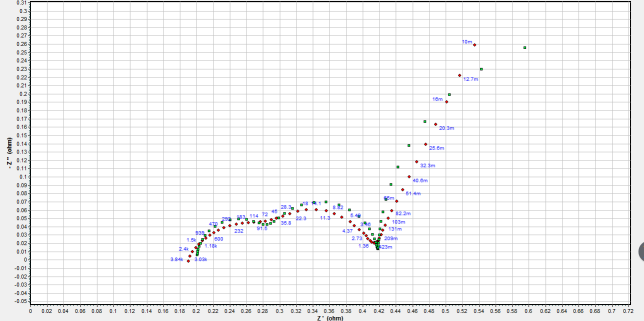

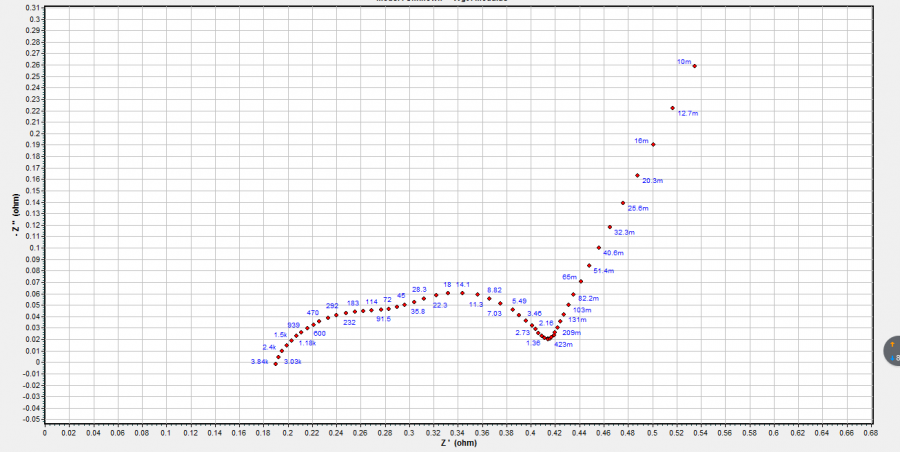

这个是我的数据，您能帮具体分析一下吗？
