小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路
282/3返回列表上一页123下一页
查看: 2889  |  回复: 27
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

302864567

金虫 (小有名气)
引用回帖:
8楼: Originally posted by 牛@仔 at 2016-07-25 21:13:27
等效电路应该不对 低频区是斜线  应该是韦伯阻抗 代表锂离子的扩散！

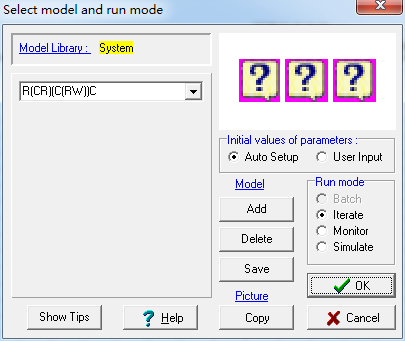

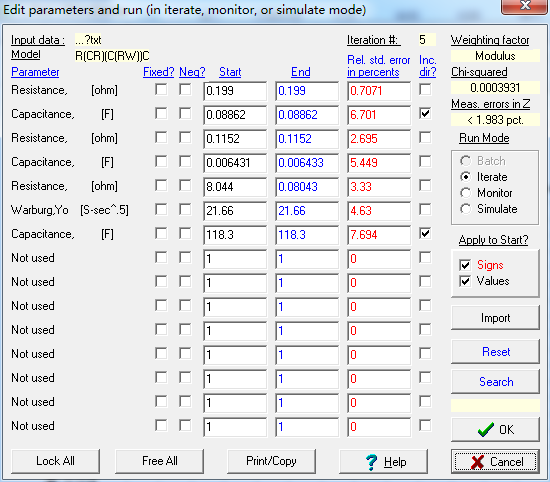

这个是修改之后的   您觉得这个怎么样？
锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路


锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路-1


锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路-2
赞一下 回复此楼
11楼2016-07-25 21:39:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
302864567: 金币+2, ★★★很有帮助 2016-07-26 09:00:12
等效电路应该是不对的，你的等效电路里面没有warburg阻抗对应的元件，对于全电池，高频区的半圆为负极的容抗弧，中频半圆为正极容抗弧，低频斜线为与扩散有关的warburg阻抗。你可以把你的的等效电路图串联的第二和第三部分的电容元件C改成Q，把第四部分变成W。建议多看一点全电池的阻抗分析。对于全电池我也太懂，如有不对，请多多指教！

发自小木虫Android客户端
赞一下 回复此楼
12楼2016-07-25 23:14:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)
引用回帖:
7楼: Originally posted by 302864567 at 2016-07-25 20:54:46
正极磷酸铁锂，负极碳，，电解液是有机电解液，是已经做好的电池；测试的时候频率区间是0.01-100K，相对于开路电位，具体作图的时候，删除了部分在0以下的点。。。...

再问一下，你这电池测阻抗之前测过充放电吗？

发自小木虫Android客户端
赞一下 回复此楼
13楼2016-07-25 23:17:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

302864567

金虫 (小有名气)
引用回帖:
12楼: Originally posted by 无垠人 at 2016-07-25 23:14:08
等效电路应该是不对的，你的等效电路里面没有warburg阻抗对应的元件，对于全电池，高频区的半圆为负极的容抗弧，中频半圆为正极容抗弧，低频斜线为与扩散有关的warburg阻抗。你可以把你的的等效电路图串联的第二和第 ...

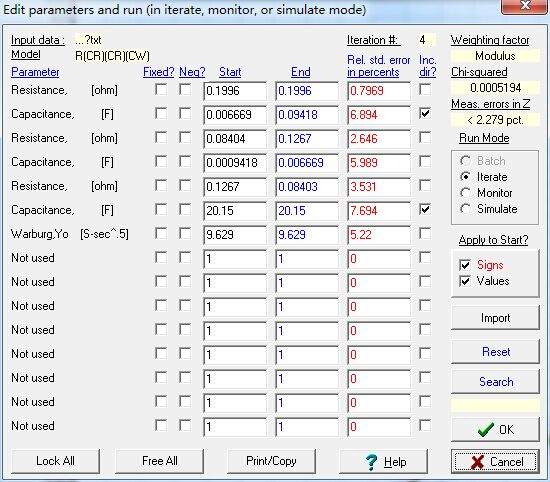

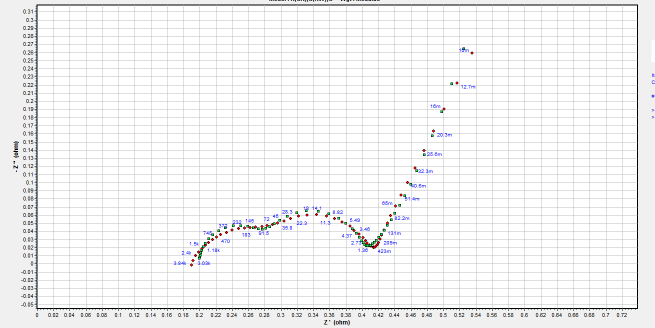

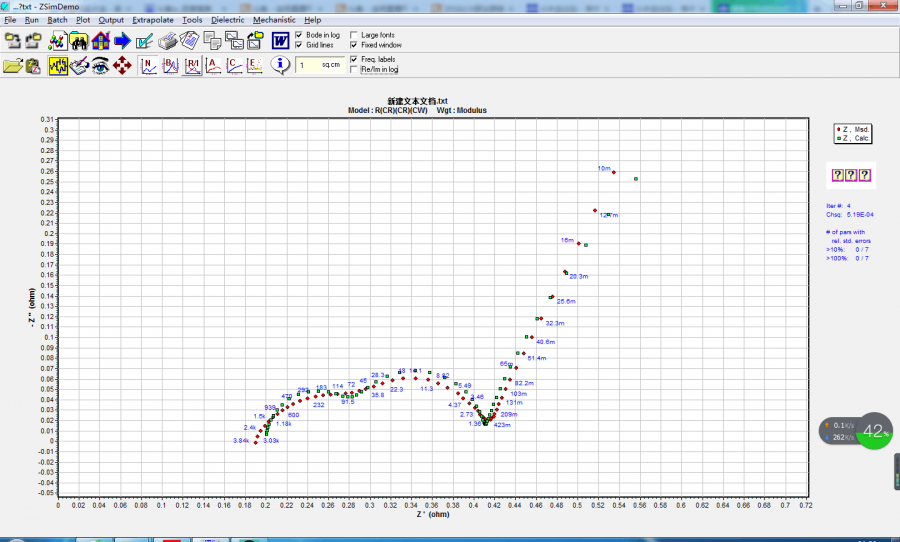

按照您说的，做出来图的误差好像比较大，可能不是很合适。下面这个您觉得怎么样？怎么解释比较合理？
锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路-3


锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路-4


锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路-5
赞一下 回复此楼
14楼2016-07-26 08:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

302864567

金虫 (小有名气)
引用回帖:
13楼: Originally posted by 无垠人 at 2016-07-25 23:17:14
再问一下，你这电池测阻抗之前测过充放电吗？
...

没有，我想测试不同电压条件下的交流阻抗变化！
赞一下 回复此楼
15楼2016-07-26 08:59:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)

【答案】应助回帖

引用回帖:
14楼: Originally posted by 302864567 at 2016-07-26 08:57:48
按照您说的，做出来图的误差好像比较大，可能不是很合适。下面这个您觉得怎么样？怎么解释比较合理？



...

我感觉这个等效电路不是很能说得通，我给你传一篇文献吧，你可以参照一下。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Influence_of_capacity_fading_on_commercial_lithium-ion.pdf
    • 2016-07-26 09:41:08, 273.02 K
16楼2016-07-26 09:41:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
302864567: 金币+2, ★★★很有帮助 2016-07-26 22:08:20
R(RQ)(RQ)Q
分别代表物理阻抗，界面阻抗，界面电容，电化学反应阻抗，双电层电容，扩散电容
你的电路有点问题，而且一般用Q代替C，因为电化学反应多是假电容
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
17楼2016-07-26 21:23:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛@仔

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
302864567: 金币+2, ★★★很有帮助 2016-07-26 22:08:29
引用回帖:
10楼: Originally posted by 302864567 at 2016-07-25 21:20:09
这个是我的数据，您能帮具体分析一下吗？...

不好意思 刚看到  你这个数据高频区存在感抗成分 所以建议加一个L元件；再者，并非标准半圆，推荐用常相位角元件代替标准电容元件，所以 等效电路推荐LR(QR)(QR)WCint
int是下标。
赞一下(1人) 回复此楼
18楼2016-07-26 21:29:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

302864567

金虫 (小有名气)
引用回帖:
18楼: Originally posted by 牛@仔 at 2016-07-26 21:29:30
不好意思 刚看到  你这个数据高频区存在感抗成分 所以建议加一个L元件；再者，并非标准半圆，推荐用常相位角元件代替标准电容元件，所以 等效电路推荐LR(QR)(QR)WCint
int是下标。...

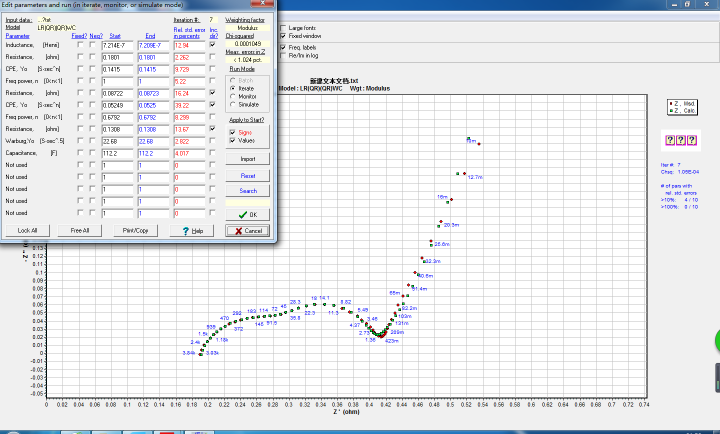

怎么看出来存在感抗成分的呢？int下标是什么意思？我直接用LR(QR)(QR)WC做的图，如下，您看合适吗？能解释一下各个元件代表的意思吗？本人新手，问的问题希望您不要觉得太无知，麻烦您了，非常感谢！
锂离子电池的交流阻抗，用ZSimpWin分析交流阻抗，求大神分析下我的等效电路-6
赞一下 回复此楼
19楼2016-07-26 22:01:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

302864567

金虫 (小有名气)
引用回帖:
17楼: Originally posted by langzhizhou at 2016-07-26 21:23:32
R(RQ)(RQ)Q
分别代表物理阻抗，界面阻抗，界面电容，电化学反应阻抗，双电层电容，扩散电容
你的电路有点问题，而且一般用Q代替C，因为电化学反应多是假电容

非常感谢您的回答，比如我用Q来代替C，做出来的n值等于1，能直接换成C吗？还有就是我用您说的电路图做出来的曲线好像有点偏差，请问怎么改进？
赞一下 回复此楼
20楼2016-07-26 22:07:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
