[求助]
解析InN(氮化銦)选区电子衍射（SAED）图及HRTEM標定 已有2人参与
|
|

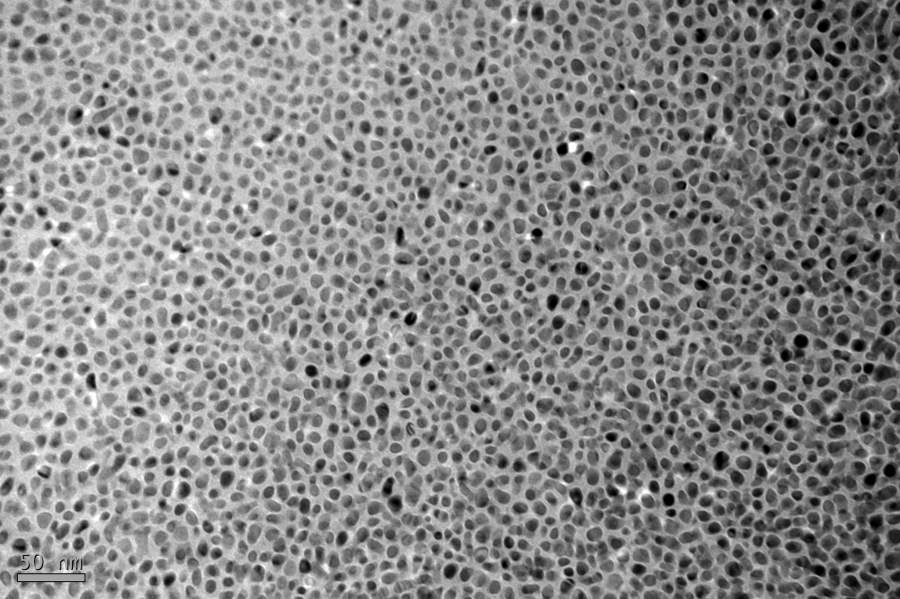

打了TEM做出了一些Data,但不知如何去準確標定....求助各位了!! 我的材料是InN量子點,用分子束外延成長的. 應該是六角(Hexagon)的形狀,為Wurtzite 結構 平面Image  01.JPG 平面的选区电子衍射（SAED）  02.png 請問每個環要怎麼去標定(h.k.l)呢? 橫截面Image  03.JPG 量子點的晶格間距要如何知道他是 a面還是c面呢?附上InN 的CIF |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 1010169.cif
2016-07-19 04:04:50, 2.16 K
» 猜你喜欢
中南大学易小艺课题组诚招2026申请-考核制博士生
已经有0人回复
-
海南师范大学招收化学博士（光电功能材料课题组招收博士研究生）
已经有10人回复
-
无机化学论文润色/翻译怎么收费?
已经有291人回复
-
求助几个团簇的cif
已经有0人回复
-
急求该反应的详细机理
已经有5人回复
-
【Ei | Scopus 双检索】2026年智能交通与未来出行国际会议（CSTFM 2026）
已经有0人回复
-
【EI|Scopus 双检索】2026年第六届机器人与人工智能国际会议（JCRAI 2026）
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
|
本帖内容被屏蔽 |
2楼2016-07-19 07:14:59
|
本帖内容被屏蔽 |
3楼2016-07-19 07:16:43
leiws
至尊木虫 (职业作家)
木虫浪子
- 应助: 327 (大学生)
- 金币: 20391.5
- 散金: 1872
- 红花: 62
- 帖子: 3922
- 在线: 2135.3小时
- 虫号: 832300
- 注册: 2009-08-22
- 性别: GG
- 专业: 催化化学
【答案】应助回帖
感谢参与，应助指数 +1
|
通过下面的晶体信息数据算一算吧，不复杂的，比对下： #(C) 2016 by FIZ Karlsruhe - Leibniz Institute for Information Infrastructure. All rights reserved. data_109463-ICSD _database_code_ICSD 109463 _audit_creation_date 2007-08-01 _chemical_name_systematic 'Indium nitride' _chemical_formula_structural 'In N' _chemical_formula_sum 'In1 N1' _chemical_name_structure_type Wurtzite-ZnS(2H) _exptl_crystal_density_diffrn 6.92 _cell_measurement_temperature 295. _publ_section_title 'Rietveld refinement of indium nitride in the 105-295 K range' loop_ _citation_id _citation_journal_full _citation_year _citation_journal_volume _citation_page_first _citation_page_last _citation_journal_id_ASTM primary 'Powder Diffraction' 2003 18 114 121 PODIE2 loop_ _publ_author_name 'Paszkowicz, W.' 'Cerny, R.' 'Krukowski, S.' _cell_length_a 3.53774(18) _cell_length_b 3.53774(18) _cell_length_c 5.7037(4) _cell_angle_alpha 90. _cell_angle_beta 90. _cell_angle_gamma 120. _cell_volume 61.82 _cell_formula_units_Z 2 _symmetry_space_group_name_H-M 'P 63 m c' _symmetry_Int_Tables_number 186 loop_ _symmetry_equiv_pos_site_id _symmetry_equiv_pos_as_xyz 1 '-x, -x+y, z+1/2' 2 'x-y, -y, z+1/2' 3 'y, x, z+1/2' 4 'x-y, x, z+1/2' 5 'y, -x+y, z+1/2' 6 '-x, -y, z+1/2' 7 'x, x-y, z' 8 '-x+y, y, z' 9 '-y, -x, z' 10 '-x+y, -x, z' 11 '-y, x-y, z' 12 'x, y, z' loop_ _atom_type_symbol _atom_type_oxidation_number In3+ 3 N3- -3 loop_ _atom_site_label _atom_site_type_symbol _atom_site_symmetry_multiplicity _atom_site_Wyckoff_symbol _atom_site_fract_x _atom_site_fract_y _atom_site_fract_z _atom_site_B_iso_or_equiv _atom_site_occupancy _atom_site_attached_hydrogens In1 In3+ 2 b 0.3333 0.6667 0 . 1. 0 N1 N3- 2 b 0.3333 0.6667 0.3769(13) . 1. 0 #End of TTdata_109463-ICSD |
4楼2016-07-19 21:33:18
5楼2016-07-20 08:59:57
6楼2016-07-20 12:31:45
【答案】应助回帖
|
你这个可以认为是标定多晶电子衍射，应该是电子衍射标定里比较简单的了。 不过授人以鱼不如授人以渔，我介绍一下我标定的方法吧： A理想情况： 1．一般情况下，你应该知道你的样品是什么材料、什么结构吧，那么找到相应的PDF卡片； 2．量出各衍射环的到透射斑的距离，然后取倒数，算出对应的晶面间距d1、d2等； 3．用2中量出的晶面间距d1、d2等，去对应1中找到的PDF卡片，理论上，你就可以找到几个衍射斑点的晶面指数了。 B非理想情况： 4.非理想情况经常发生在步骤3，由于误差的存在，可能你无法再PDF卡片中找到相应的晶面间距，或者可以找到多个接近的数值，于是你需要把这几个接近的数值都作为备胎列出来（如果无法找到很对应的间距，就把PDF卡片中最接近d1、d2的拿来试一下，一般认为误差不会超过10%，但实际情况中似乎也不一定）。 5.把列出来的备胎间距与PDF卡片去对应，如果有某几个或一个晶面间距与其他晶面间距的值相差较远，你可以试探着把它对应于你列出的备胎间距，但是两者是有误差的，比如理论值是实际值95%，那么你把所有的实际值都分别乘以95%，再去和PDF卡片对应，如果能和PDF卡片基本对应上，就说明你已经标定正确了；如果无法标定上，你需要再试探着对应某一个晶面（先找数值最接近的，然后再找数值稍远的），然后再考虑误差，再对应一次。。。。。如此重复，直到把PDF卡片上的数值基本对应上，就可以了。 说得有点绕，不知道说明白没。 |
7楼2016-07-30 00:23:00
