| 查看: 3610 | 回复: 13 | ||||
[交流]
高容量(300mAh/g)锂离子电池正极材料制备方法 已有11人参与
|
||||
|

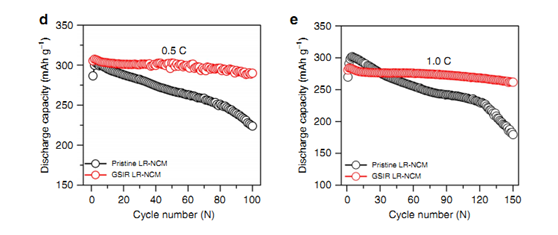

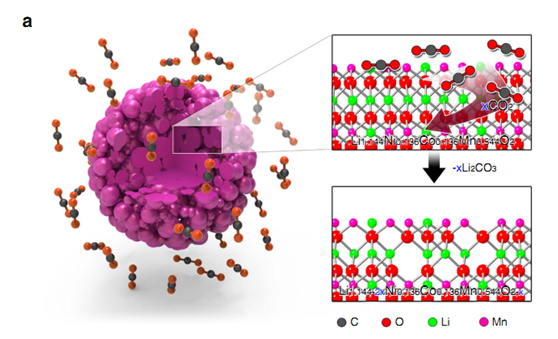

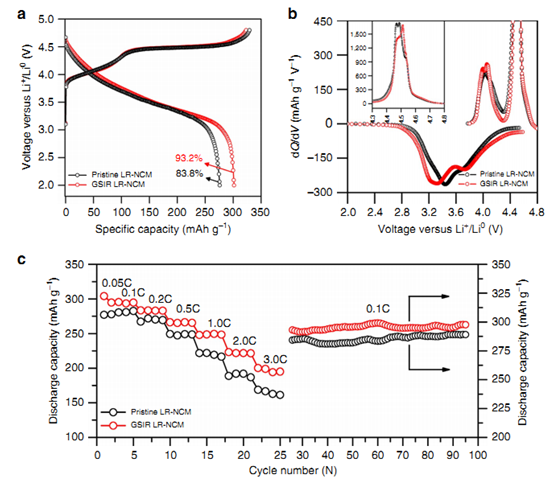

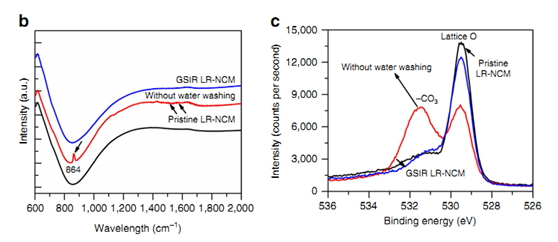

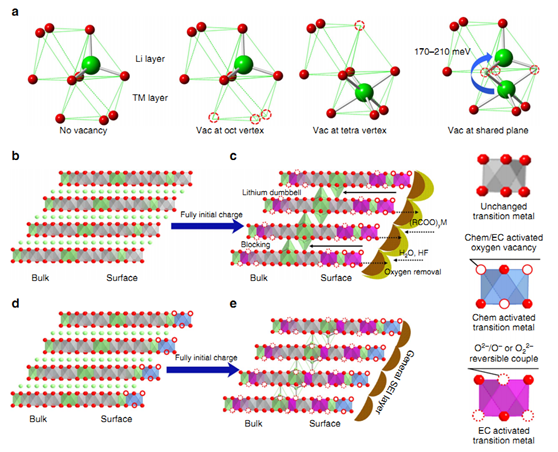

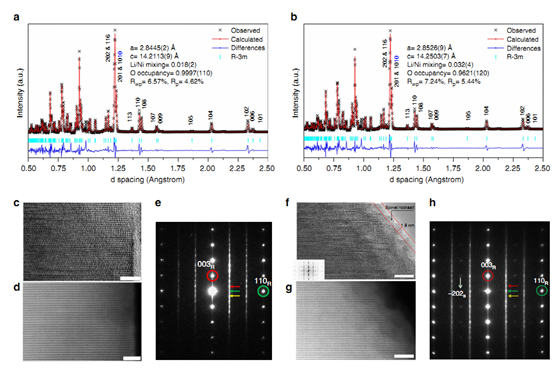

原文来自：低维材料 在锂离子电池阴极材料中氧空位在决定离子和电子传输的过程中起着重要的作用，界面处氧空位对电化学性能的影响和锂离子阴极材料有极大的关系。因此Liu Bao等人基于在锂富集的层状氧化物和二氧化碳中通过气固界面反应（GSIR）在颗粒表面之间创造氧空位。如图1所示，在不影响材料结构的情况下颗粒表面20nm处创造出了氧空位。经过表面修饰后阴极材料Li[Li0.144Ni0.136-Co0.136Mn0.544]O2 的容量高达300mAhg-1而且经过100个循环后没有明显的衰减。通过理论计算和实验验证，电化学性能的提高是由于阴极材料表面氧空位的增加。   图1 气固界面修饰a 在锂富集层和二氧化碳之间GSIR示意图 b FTIR cXPS 阴极材料[Li0.144Ni0.136Co0.136Mn0.544]O2 (LR-NCM)经过修饰后表面形貌没有明显的改变，同时作者使用傅里叶变换红外光谱(FTIR)和X射线光电子能谱(XPS)研究了表面氧空位GSIR反应机理。如图1b.c所示。FTIR结果显示GSIR LR-NCM的锂浓度比原始LR-NCM低6.4%。XPS结果也证明了材料表面形成了氧空位。  作者采用中子衍射的方法(ND)对样品中氧空位进行了定量的分析。如图2中a，b所示。经过表面修饰后氧空位从原来的99.97±1.10%降低到96.21±1.20%。文中使用了高分辨（TEM）表征原始LR-NCM（如图2c）以及修饰后的LR-NCM（如图2f），2c可以看出原始LR-NCM表面的Li和TM层一直延伸到边缘的原子层，而2f则显示修饰后的LR-NCM表面非常不均匀，值得注意的是尽管在表面10-20nm处都存在氧空位，但2f中则显示相变的发生仅仅在表层几个原子范围内。2d，g显示了修饰前后没有明显的结构改变。   图3 电池电化学性能 图三为锂电池电化学性能结果，可以看到修饰后电池的电化学性能明显优于修饰前。  图4为氧空位产生过程模型 相关研究成果发表于NatureEnergy上。 本文主要参考以下文献，图片仅用于对相关科学作品的介绍、评论以及课堂教学或科学研究，不得作为商业用途。如有任何版权问题，请随时与我们联系！ (Gas–solidinterfacial modification of oxygen activityin layered oxide cathodes forlithium-ion batteries.Bao Qiu1,*, Minghao Zhang2,*, Lijun Wu3,*, Jun Wang4,Yonggao Xia1, Danna Qian2,Haodong Liu2, Sunny Hy2,Yan Chen5,KeAn5, Yimei Zhu3,Zhaoping Liu1& Ying Shirley MengReceived 10 Feb 2016 | Accepted 1 Jun 2016| Published 1 Jul 2016DOI: 10.1038/ncomms12108) 声明: 因学识有限，难免有所疏漏和谬误，恳请批评指正！ |
回复此楼» 收录本帖的淘帖专辑推荐
 新能源（汽车电池） |
» 猜你喜欢
阴离子交换膜电解槽电压衰减原因
已经有0人回复
-
铜的植物缓蚀剂研究
已经有2人回复
-
物理化学论文润色/翻译怎么收费?
已经有138人回复
-
26年电池方向博士申请
已经有2人回复
-
北京工业大学材料科学与工程学院《院士团队》招收工程专业博士研究生
已经有0人回复
-
1
已经有21人回复
-
储能与电子材料课题组 招收硕士 or 博士研究生——以色列理工-GTIIT联培
已经有19人回复
-
意大利卡梅里诺大学 Marco Giorgetti 教授课题组招收同步辐射方向CSC博士生、博士后
已经有15人回复
-
江西师范大学化学与材料学院能源光催化团队招博士1名，欢迎联系报名
已经有0人回复
-
书籍和论文
已经有1人回复
-
弗吉尼亚理工大学李腾飞课题组招聘电催化博后和博士生
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- [转帖]新能源汽车用锂电池行业现状与发展趋势
已经有8人回复
- 锂电负极材料“红磷-石墨烯”
已经有133人回复
- 【六月最新 Adv. Mater. 关于 V2O5@导电聚合物 阵列在锂电正极中应用】
已经有79人回复
- 富锂锰基材料进展
已经有309人回复
- 两种潜力巨大的新型锂电池
已经有47人回复
- 高能电池——锂硫电池、金属空气电池
已经有18人回复
- 台塑长园能源氧化锂铁磷正极材料
已经有7人回复
- 【其他】从新材料到空气电池，大型电池研究步入正轨（一）：正极材料
已经有49人回复
- 【交流】日本产综研开发出替代LTO的负极材料，锂离子充电电池容量增加三成
已经有3人回复
- 【其他】产综研开发出替代LTO的负极材料，锂离子充电电池容量增加三成
已经有5人回复
- 【其他】中国电动汽车高能电池研发与市场现状
已经有9人回复
- 【资源】深广锂离子电池企业一览 超全
已经有19人回复
- 【其他】蓄勢待發之車用鋰離子二次電池
已经有1人回复
- 【其他】中国国家“863”计划专家谈全球锂离子动力电池的发展潜力
已经有28人回复
- 【专题】新一代电池走向全固态——电动车与定置式大尺寸电池的需求推动开发
已经有18人回复
3楼2016-07-12 06:16:00
fuzheng0721
木虫 (正式写手)
- 应助: 24 (小学生)
- 金币: 3895.9
- 散金: 50
- 红花: 4
- 帖子: 330
- 在线: 196.3小时
- 虫号: 2738880
- 注册: 2013-10-20
- 性别: GG
- 专业: 电化学
4楼2016-07-12 09:04:40
5楼2016-07-12 12:01:40
lsh200100
铁杆木虫 (著名写手)
红尘来去一场梦
- ECEPI: 1
- 应助: 159 (高中生)
- 金币: 8499.9
- 散金: 65
- 红花: 89
- 帖子: 2068
- 在线: 524.6小时
- 虫号: 539244
- 注册: 2008-04-04
- 性别: GG
- 专业: 能源化工
7楼2016-07-13 00:02:20
2楼2016-07-11 23:43:17
djin1990
铁虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2085.8
- 散金: 21
- 红花: 2
- 帖子: 86
- 在线: 80.1小时
- 虫号: 4179200
- 注册: 2015-10-28
- 性别: GG
- 专业: 无机合成和制备化学
6楼2016-07-12 19:54:52
8楼2016-07-13 23:34:00
ywuweizi
版主 (著名写手)
- ECEPI: 5
- 应助: 592 (博士)
- 贵宾: 0.059
- 金币: 14406.2
- 散金: 721
- 红花: 198
- 沙发: 1
- 帖子: 2616
- 在线: 859.9小时
- 虫号: 850237
- 注册: 2009-09-17
- 性别: MM
- 专业: 电化学
- 管辖: 电化学
9楼2017-01-06 15:04:45
ywuweizi
版主 (著名写手)
- ECEPI: 5
- 应助: 592 (博士)
- 贵宾: 0.059
- 金币: 14406.2
- 散金: 721
- 红花: 198
- 沙发: 1
- 帖子: 2616
- 在线: 859.9小时
- 虫号: 850237
- 注册: 2009-09-17
- 性别: MM
- 专业: 电化学
- 管辖: 电化学
10楼2017-01-18 21:49:12
