[求助] icem多圆柱体网格怎么划分 已有4人参与

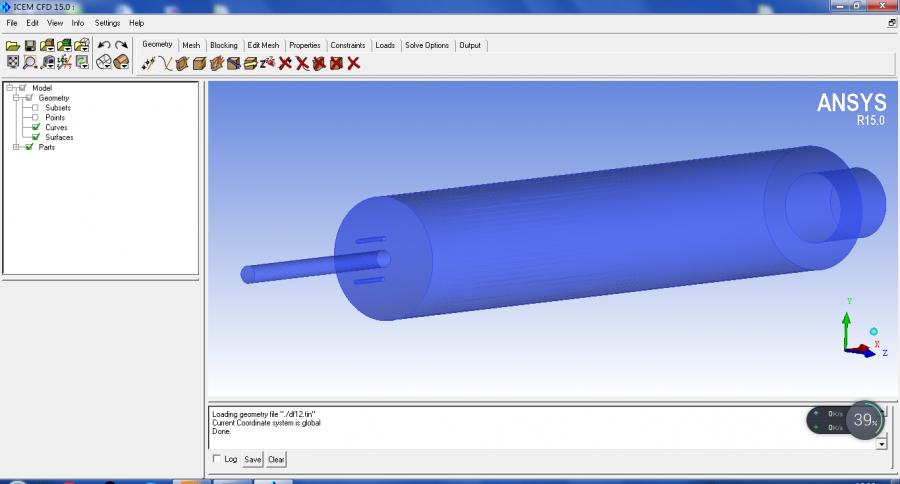

模型如图所示，都是圆柱体，我采用的方法只适合于圆柱体半径相同，如果半径不相同，中间圆柱体的块就会被切开，这样就算合成块，后面生成网格质量还是很差，求助应该怎么画？求大神画一个block参考一下，谢谢。

icem多圆柱体网格怎么划分


icem多圆柱体网格怎么划分-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : df12.prj
    • 2016-07-04 16:52:41, 5.71 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-07-04 16:51:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liulei1991

新虫 (初入文坛)
求助啊，有没有什么画这种网格的思路，急~
赞一下 回复此楼
2楼2016-07-05 09:14:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
是因为要拟合里面那两个圆柱吗？如果是的话参考你外面大圆柱的block方法吧

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
3楼2016-07-05 09:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billie113
祝福
4楼2016-07-05 09:53:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liulei1991

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by lx901023 at 2016-07-05 09:42:57
是因为要拟合里面那两个圆柱吗？如果是的话参考你外面大圆柱的block方法吧

我还是不太懂，大神能不能详细讲一下或者画一个block我仔细研究一下。

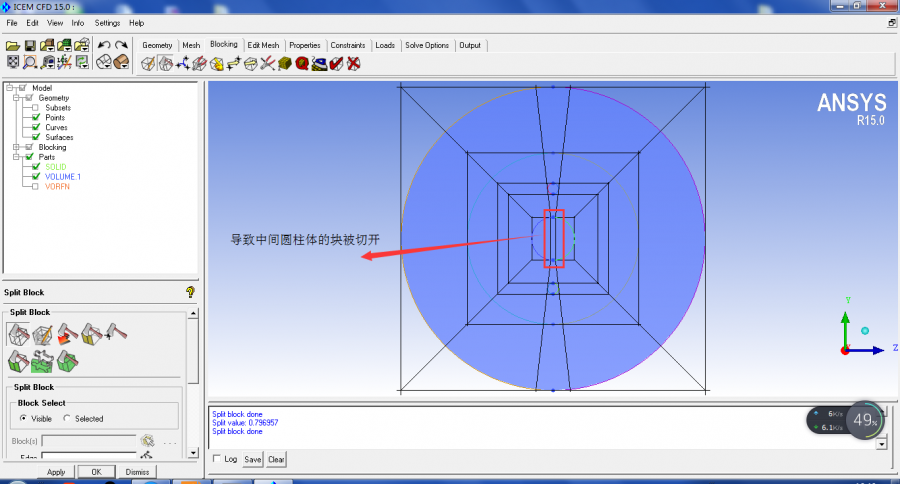

我是先对整体画了一个块，然后上下两个面o-grid，刚好外切中间圆柱，然后分块，但是中间圆柱两旁的小圆柱不会分块，我的方法使小圆柱的edge穿过了中间圆柱，导致后面对中间圆柱o-grid时块分成三份（之前做过中间圆柱和两旁小圆柱半径相同的例子，所以这样画不会穿过中间圆柱）。
赞一下 回复此楼
5楼2016-07-05 10:06:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wnjtmp505
祝福
6楼2016-07-05 12:05:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

matianvc
祝福
7楼2016-07-05 17:00:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kscandal

木虫 (小有名气)
有圆的地方建O 其它就是普通的

发自小木虫Android客户端
赞一下 回复此楼
提高自己充实自己
8楼2016-07-07 11:38:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kscandal

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这个附件你应该给一个tin文件啊，这个prj文件是打不开几何的
赞一下 回复此楼
提高自己充实自己
9楼2016-07-07 11:43:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liulei1991

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by kscandal at 2016-07-07 11:43:20
这个附件你应该给一个tin文件啊，这个prj文件是打不开几何的

好的，我补一个tin文件，重新编辑了，大神帮我看一下吧，谢谢。
赞一下 回复此楼
10楼2016-07-07 14:19:58
