xuwenhua625银虫 (小有名气)
|
[求助]
【求助】ICEM网格导入Fluent-- inrerior与 interface 已有3人参与
|
|

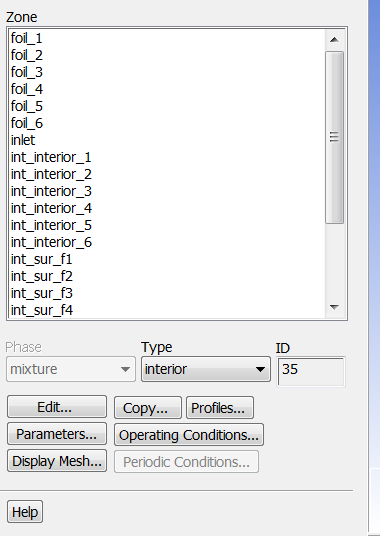

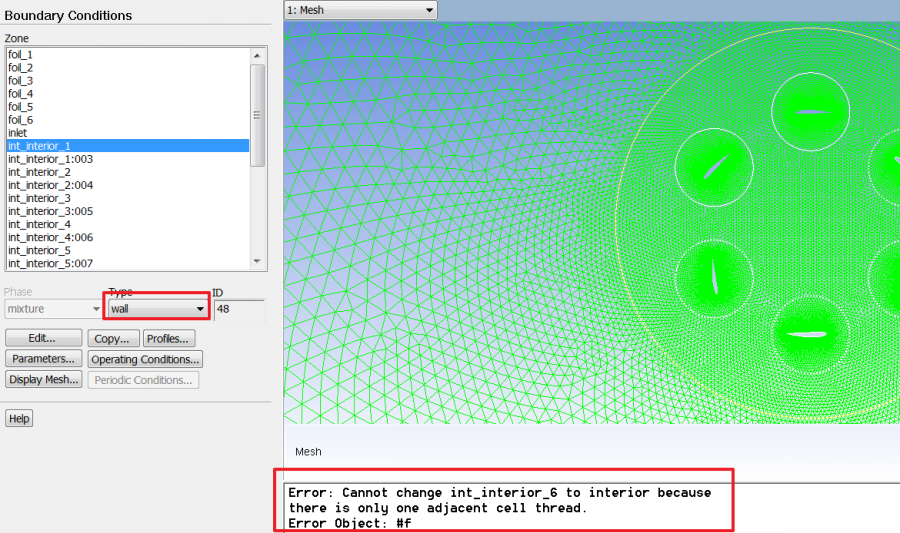

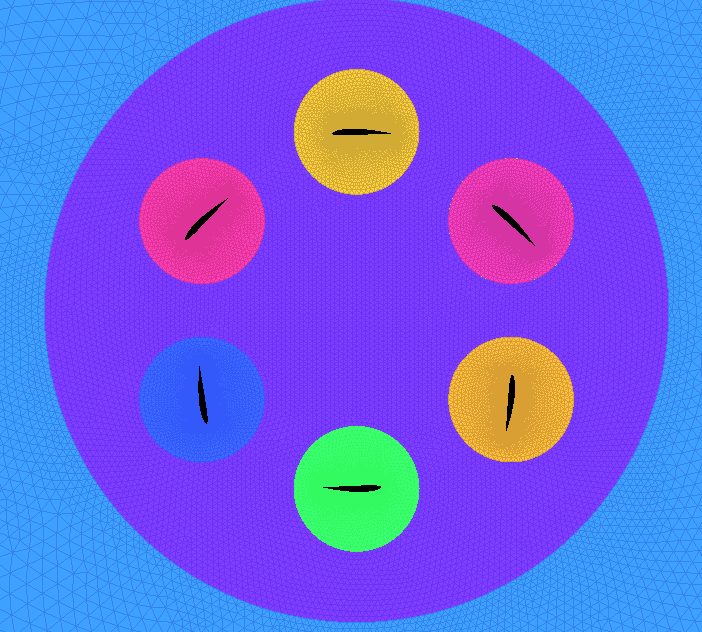

我用icem 生成非结构化网格，全部是 非结构网格，网格如图3所示 我整体生成网格导入 fluent 中 会提示： Error: Cannot change int_interior_1 to interior because there is only one adjacent cell thread. interoir 的type是wall。 如图 1 分块生成网格再组装，导入fluent里 ，interior 和interface 没有对应的 interior：001 等 。如图2 请问这个如何解决？  1.PNG  2.PNG  3.PNG |
回复此楼» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有69人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有11人回复
-
时间戳又变了8-15
已经有23人回复
-
filecode=后面第一个是大写字母
已经有7人回复
-
filecode
已经有12人回复
-
小木虫上这么多卖论文的，真有人买论文么？感觉没必要啊
已经有13人回复
-
哪位老哥知道今年的国自然具体哪一天放榜？
已经有7人回复
-
关于Filecode分析方法
已经有13人回复
-
各位道友，我要去昆明玩几天，回来见。
已经有8人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有22人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 【求助】关于蜂窝密封网格划分的方法
已经有1人回复
- 【求助】ICEM细长网格修复
已经有2人回复
- 【求助】fluent中对160多万网格的模型进行含化学反应的流体模拟的计算量？
已经有7人回复
- icem中把块分到不同part以后关联不对【求助】
已经有8人回复
- ICEM节点数不对应网格问题【求助】
已经有5人回复
- 外方内有圆管的ICEM划分【【求助】】
已经有9人回复
- 【求助】一个ICEM网格划分的模型如何划分
已经有10人回复
- 【求助】关于designmodeler的建模导入icem cfd中的问题，ansys13版本
已经有0人回复
- 【求助】求助ICEM-CFD中剖分网格问题
已经有9人回复
- 【求助】ICEMCFD网格问题，小妹初学，望请指教！~
已经有5人回复
- 【求助】Fluent 问题请教高人
已经有10人回复
- 【求助】ICEM与gambit比较
已经有26人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xuwenhua625: 金币+6, ★★★很有帮助 2016-07-24 11:00:43
感谢参与，应助指数 +1
xuwenhua625: 金币+6, ★★★很有帮助 2016-07-24 11:00:43
|
是这样 看你的图 1应该设为wall的是黑色物体边界上的网格 2其余应该设为网格交界面interface，并进行couple，也就是说无论你在icem中拼装网格时怎么merge怎么节点对齐，这个面上一定是两个部分网格重叠的（注：ICEM的算法是如果你要保持其余网格区域上节点不动，进行交界面上节点合并、节点对齐等操作是没有效果的，仍然是两层网格重叠，但一旦不保证其余区域网格上节点位置，ICEM是可以合并交界面上节点，这样交界面上可以只剩一层网格节点形成两部分网格的公共交界网格，但这样将会使其他区域网格完全乱套，本人使用过结构网格进行该操作后，其他部分网格质量受影响完全没法进行计算，题主采用的非结构网格可以试一试，但本人推测结果仍然很差）。 3那么就按重叠区域为两部分网格处理（题主不信可以做个简单的两部分拼装后，将两部分网网格交界面分别放入不同的Part里，分别点亮与隐藏，看他们是不是重叠），这需要保证这两部分的形状和大小完全一致，这样couple（两两配对）才能得到正确的interface（如有不一致，不一致部分fluent将会默认转换其为wall边界，并在边界条件设置对话框中自动添加命名别的名称，这对于题主这样的问题显然是不合适的，因为这些交界面仅是为剖分网格方便而设置的，流体内部不可能存在这样wall）,正确设置后在边界条件设置菜单中它的类型是interface。 3interior为边界条件类型“内部边界”，是对于某一边界上的但层网格来说的，但拼装后的网格在交界面上重叠着两部分网格，如果均设置为interior的话会报错。如果题主强行将交界面上两部分网格通过节点合并、节点对齐形成公共面后，是要设置为该条件的，但从Fluent截图来看显然报错了，因此建议按以上方法试试。 如有错误欢迎探讨指正，谢谢 |
2楼2016-06-26 21:35:48
