应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Vasp&MedeA » 关于Ga2O3晶体GGA+U计算问题
111/2返回列表12下一页
查看: 2378  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tcheng92

金虫 (小有名气)

[求助] 关于Ga2O3晶体GGA+U计算问题 已有2人参与

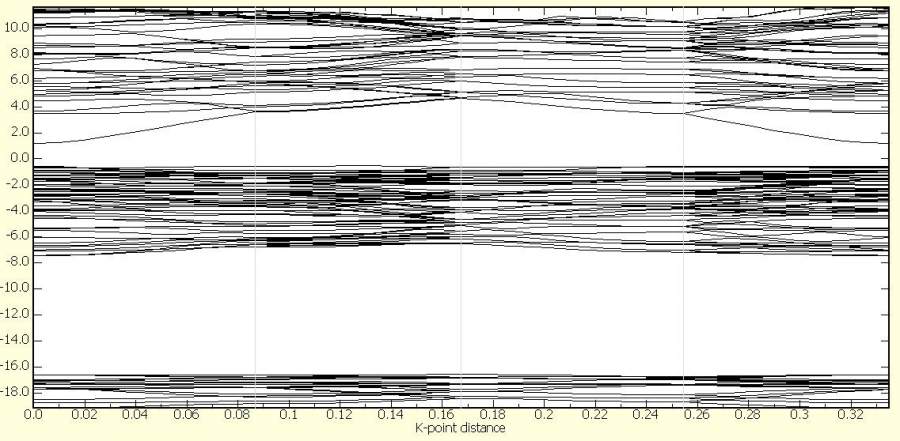

本人初次尝试使用GGA+U的方法试图计算Ga2O3的能带及态密度，由于之前用GGA—PBE计算得到的能带约为2eV明显低于实验值4.9eV，因此想使用+U的方法得到更加准确的带隙，但是经过尝试计算得到的带隙值并没有变大反而还变成了1.5eV左右，求助各位师兄师姐老师，我是哪里计算出错了吗，我把GGA+U计算能带时使用的INCAR和POSCAR，KPOINTS都传到下面，POTCAR就是在赝势库中的PAW_PBE，另外贴上我的能带计算结果。

关于Ga2O3晶体GGA+U计算问题
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : INCAR
    • 2016-06-24 13:57:09, 681 bytes
  • 附件 2 : KPOINTS
    • 2016-06-24 13:57:18, 176 bytes
  • 附件 3 : POSCAR
    • 2016-06-24 13:57:28, 4.59 K

» 收录本帖的淘帖专辑推荐

表界面计算

» 猜你喜欢
1楼 2016-06-24 13:55:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

valenhou001

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
tcheng92: 金币+10, ★★★很有帮助 2016-06-27 08:40:10
tcheng92: 金币+5, ★★★★★最佳答案 2016-06-27 08:40:56
慎用LDA+U计算d壳层是满的元素。

首先你选用的未把d电子考虑成价电子的paw势，所以你的U可能是加在s电子或p电子，如果不是加在这两个轨道上的，那你的计算就是有问题的。

另外加U，U值的选择，很是要小心。不能取个随意的值，然后来把计算值与实验值相比。

在用LDA+U之前，先分析清楚LDA或PBE的结果，了解价带和导带的成份，特别是价带顶和导带底的，掌握是什么轨道的能级位置没有被合理地预测出，然后考虑对此轨道施加U。

对GaO3这类化合物，非强关联体系，改善带隙预测，采用hybrid泛函或modified Becke-Johnson地metaGGA会比用LDA+U更合适。
赞一下(3人) 回复此楼
4楼2016-06-25 09:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tcheng92

金虫 (小有名气)
引用回帖:
8楼: Originally posted by doudouyu at 2016-06-27 08:54:18
请问你的问题解决没？我也用LDA+U计算的CuO能带结构和态密度，但是能带结构上出现α和β两组曲线，请问你有这种情况吗？怎么回事呀？谢谢...

目前还没有改善，不过倒是没有出现两组曲线的情况，我也是刚开始尝试LDA+U的计算所以也不是很懂，不好意思
赞一下(1人) 回复此楼
9楼2016-06-27 08:58:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

雷克萨斯哈哈

银虫 (小有名气)
帮顶吧
回复此楼
2楼2016-06-24 16:26:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tcheng92

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 雷克萨斯哈哈 at 2016-06-24 16:26:06
帮顶吧

谢谢
回复此楼
3楼2016-06-24 17:42:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liutaifeng

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
tcheng92: 金币+5, ★有帮助 2016-06-27 08:40:42
GGA+U 计算Ga2O3的带隙变化确实不很大，我们计算时候用的杂化泛函方法，可以计算和实验值很接近
赞一下 回复此楼
5楼2016-06-25 16:44:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tcheng92

金虫 (小有名气)
引用回帖:
4楼: Originally posted by valenhou001 at 2016-06-25 09:00:00
慎用LDA+U计算d壳层是满的元素。

首先你选用的未把d电子考虑成价电子的paw势，所以你的U可能是加在s电子或p电子，如果不是加在这两个轨道上的，那你的计算就是有问题的。

另外加U，U值的选择，很是要小心。不 ...

首先谢谢您的回复，不过我还有点不是很明白
我之前用gga算过dos，价带顶主要是O的p轨道和Ga的3d轨道的贡献，导带底主要是Ga的4s轨道，那么我如果进行加U的计算的时候是对Ga的d和O的p轨道加U吗
还有您说PAW赝势不考虑d电子为价电子意思是不能对d轨道加U的意思吗，那也就是说如果我不用PAW是不是结果会得到一定的改善呢
赞一下 回复此楼
6楼2016-06-27 08:47:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tcheng92

金虫 (小有名气)
引用回帖:
5楼: Originally posted by liutaifeng at 2016-06-25 16:44:08
GGA+U 计算Ga2O3的带隙变化确实不很大，我们计算时候用的杂化泛函方法，可以计算和实验值很接近

谢谢您，我也在尝试用hse进行相关的计算
赞一下 回复此楼
7楼2016-06-27 08:52:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doudouyu

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by tcheng92 at 2016-06-27 08:47:31
首先谢谢您的回复，不过我还有点不是很明白
我之前用gga算过dos，价带顶主要是O的p轨道和Ga的3d轨道的贡献，导带底主要是Ga的4s轨道，那么我如果进行加U的计算的时候是对Ga的d和O的p轨道加U吗
还有您说PAW赝势不 ...

请问你的问题解决没？我也用LDA+U计算的CuO能带结构和态密度，但是能带结构上出现α和β两组曲线，请问你有这种情况吗？怎么回事呀？谢谢
赞一下 回复此楼
8楼2016-06-27 08:54:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)
引用回帖:
6楼: Originally posted by tcheng92 at 2016-06-27 09:47:31
首先谢谢您的回复，不过我还有点不是很明白
我之前用gga算过dos，价带顶主要是O的p轨道和Ga的3d轨道的贡献，导带底主要是Ga的4s轨道，那么我如果进行加U的计算的时候是对Ga的d和O的p轨道加U吗
还有您说PAW赝势不 ...

我前面说的比较清楚了。再重复一下吧。
你的Ga所用的势可能是针对4s^2 4p^1这样的组态，价电子为３，这样的组态的赝势是把Ga的3d态考虑成了芯态。因此对这样的赝势，你在使用LDA+U时，如果INCAR里设置LDAUL= 2，那这样的计算是毫无意义的。也就是你遇到你的情况LDA+U的计算结果与不加U时的计算是一样的。

如果要对Ga的3d轨道加U，选用Ga_d这样标记的赝势，即把3d轨道这样的态考虑成了价电子的赝势。
赞一下 回复此楼
10楼2016-06-27 16:42:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 tcheng92 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂一志愿海大，0703化学学硕304分，有大创项目，四级已过 +3 幸运哩哩 2026-03-22 5/250 2026-03-22 11:01 by 杨杨杨紫
[考研] 269专硕求调剂 +5 金恩贝 2026-03-21 5/250 2026-03-21 22:37 by zhyzzh
[考研] 材料学硕301分求调剂 +7 Liyouyumairs 2026-03-21 7/350 2026-03-21 22:31 by peike
[考研] 材料求调剂 +5 @taotao 2026-03-21 5/250 2026-03-21 20:55 by lbsjt
[考研] 297求调剂 +3 喜欢还是不甘心 2026-03-20 3/150 2026-03-21 18:33 by 学员8dgXkO
[考研] 299求调剂 +4 某某某某位 2026-03-21 4/200 2026-03-21 16:30 by barlinike
[考研] 一志愿山大07化学 332分 四六级已过 本科山东双非 求调剂！ +3 不想理你 2026-03-16 3/150 2026-03-21 03:59 by JourneyLucky
[考研] 机械专硕299求调剂至材料 +3 kkcoco25 2026-03-16 4/200 2026-03-21 03:52 by JourneyLucky
[考研] 一志愿天津大学化学工艺专业（081702）315分求调剂 +12 yangfz 2026-03-17 12/600 2026-03-21 03:30 by JourneyLucky
[考研] 一志愿武理材料305分求调剂 +6 想上岸的鲤鱼 2026-03-18 7/350 2026-03-21 01:03 by JourneyLucky
[考研] 药学383 求调剂 +3 药学chy 2026-03-15 5/250 2026-03-20 22:11 by 云游重阳
[考研] 289求调剂 +6 怀瑾握瑜l 2026-03-20 6/300 2026-03-20 20:30 by 学员8dgXkO
[考研] 一志愿吉林大学材料学硕321求调剂 +11 Ymlll 2026-03-18 15/750 2026-03-20 19:40 by 丁丁*
[考研] 环境工程调剂 +9 大可digkids 2026-03-16 9/450 2026-03-20 17:38 by 醉在风里
[考研] 广西大学家禽遗传育种课题组2026年硕士招生（接收计算机专业调剂） +3 123阿标 2026-03-17 3/150 2026-03-20 15:58 by 飞行琦
[考研] 081700化工学硕调剂 +3 【1】 2026-03-16 3/150 2026-03-19 23:40 by edmund7
[考研] 一志愿福大288有机化学，求调剂 +3 小木虫200408204 2026-03-18 3/150 2026-03-19 13:31 by houyaoxu
[考博] 26申博 +4 八6八68 2026-03-16 4/200 2026-03-17 13:00 by 轻松不少随
[考研] 283求调剂 +3 听风就是雨； 2026-03-16 3/150 2026-03-17 07:41 by 热情沙漠
[考研] 070303 总分349求调剂 +3 LJY9966 2026-03-15 5/250 2026-03-16 14:24 by xwxstudy
信息提示
关闭
请填处理意见
关闭
