| 查看: 2343 | 回复: 18 | ||
zx1653350685银虫 (小有名气)
|
[求助]
镍基高温合金（多晶）断口分析求助 已有1人参与
|
|
|

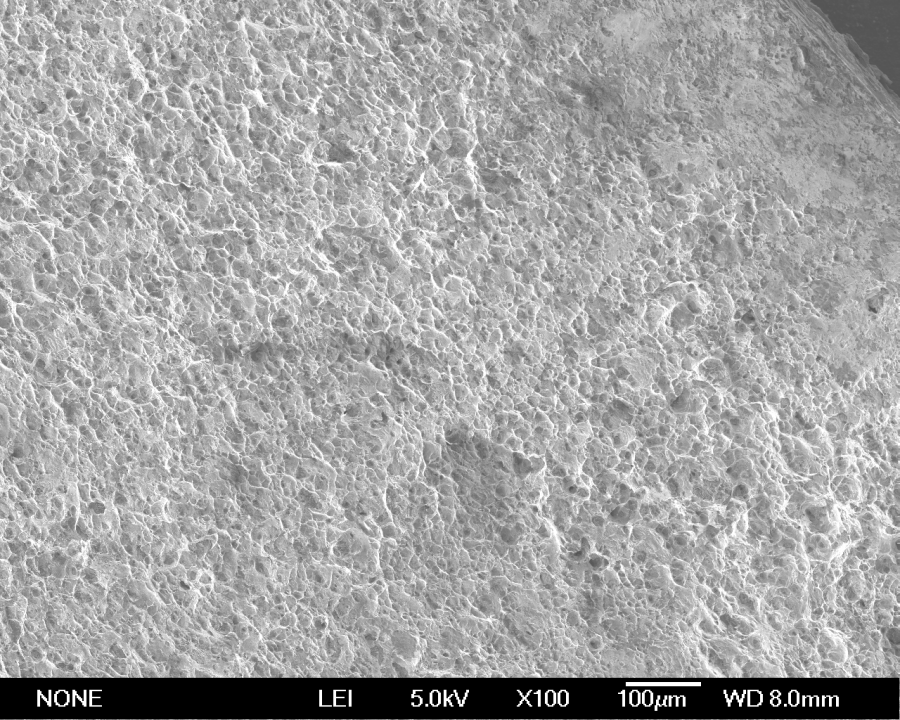

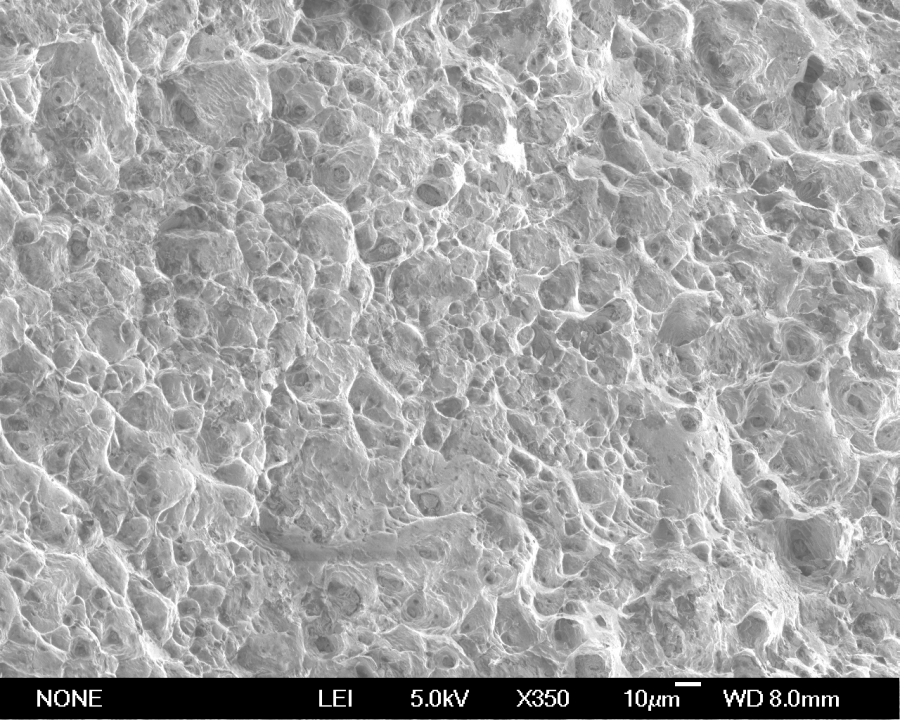

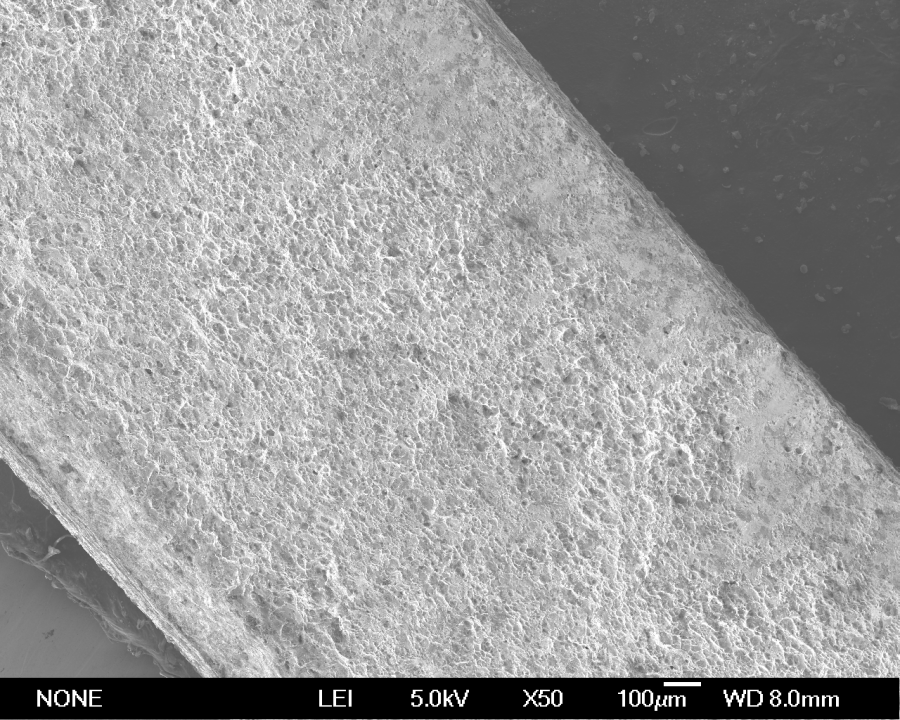

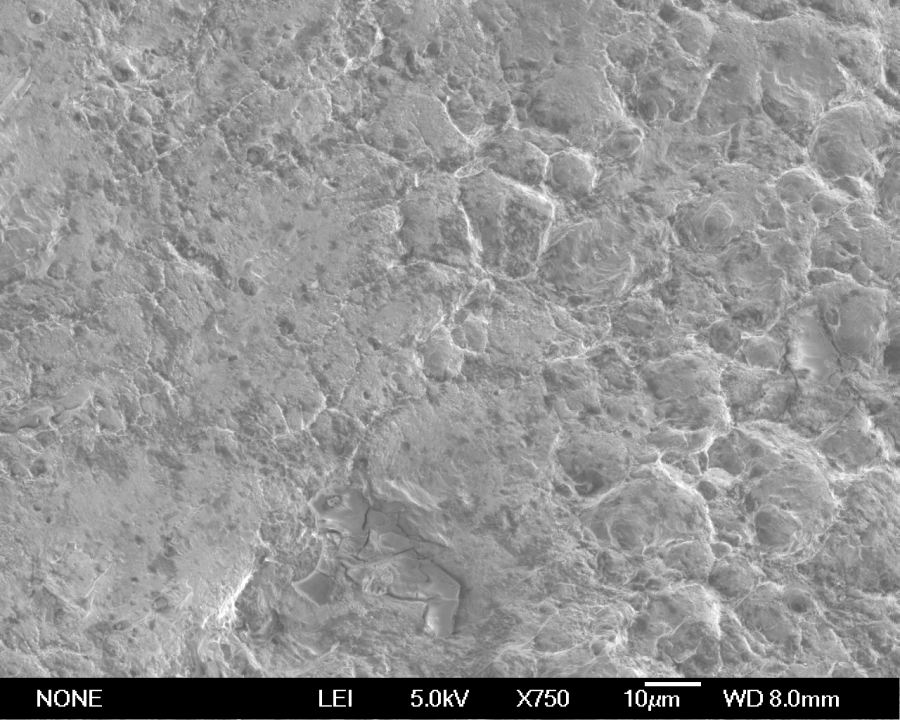

虫友们， 我做完高温拉伸后得到600,650,700,750温度下的断口，700后断口呈韧性断裂特征，有明显颈缩，650以下瞬时断裂。但我观察600摄氏度下断口发现有许多细小韧窝，不符合脆性断裂的特征，这材料是镍基高温合金，塑性很好，该如何解释，求分析啊。  3-50.png  3-100.png  3-350.png  3-750-1.png@comma@wacky1980 |
回复此楼» 猜你喜欢
现在不知道怎么办，感觉很痛苦
已经有6人回复
-
请问大佬b0816评完了吗
已经有8人回复
-
本人最近太闲了，谁有问题可以提，每天会统一回复
已经有20人回复
-
重磅！青年科学基金项目（C类）资助增幅预计超过50%
已经有8人回复
-
求助2，4-二氯-5-嘧啶甲醛的合成方法
已经有6人回复
-
评审感受-评审感受-评审感受
已经有19人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
» 本主题相关商家推荐: (我也要在这里推广)
peterflyer
木虫之王 (文学泰斗)
peterflyer
- MM-EPI: 2
- 应助: 20282 (院士)
- 金币: 146359
- 红花: 1374
- 帖子: 93091
- 在线: 7694.7小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zx1653350685: 金币+10, ★★★★★最佳答案, 很感谢您的回复，老师我已上传各温度下的SEM断口图片，求分析700度出现颈缩的原因。 2016-06-25 23:16:30
感谢参与，应助指数 +1
zx1653350685: 金币+10, ★★★★★最佳答案, 很感谢您的回复，老师我已上传各温度下的SEM断口图片，求分析700度出现颈缩的原因。 2016-06-25 23:16:30
| 这几个是600度下的断口吧。从第三个照片中就可看出断裂形貌为大量韧窝中夹杂阶梯形的解理断裂特征，因此断裂是韧窝韧性断裂和解理脆性断裂的混合性断裂，其中韧性的比例要强过脆性的比例。按照常理讲，650度下的断口应该比600度的塑韧性更好才对，但为何其未显示塑韧性便断裂掉了呢？这恐怕得从楼主提及的碳化物偏析方面找原因。因为碳化物偏析，650度试验的那个试样碳化物含量高于平均水平很多，导致材料本质上属脆性材料，极易发生在外力作用下裂纹的产生和扩展，最后导致脆性断裂。请楼主出示几张650度试样断口形貌照片，并对裂纹初始形成处进行能谱分析，从定性的角度验证这个猜测是否合理。 |
7楼2016-06-24 19:01:09
|
在这个温度下有没有相变？析出物？或是你样品的取的部位不一样，有没有多次测量？都是这个结果吗？ 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
2楼2016-06-24 14:53:38
xucz
荣誉版主 (文坛精英)
金属的金属
- MM-EPI: 10
- 应助: 38 (小学生)
- 贵宾: 23.247
- 金币: 56937.3
- 散金: 29209
- 红花: 254
- 帖子: 20067
- 在线: 3845.8小时
- 虫号: 272964
- 注册: 2006-08-19
- 性别: GG
- 专业: 金属材料
- 管辖: 金属
8楼2016-06-25 17:13:39
浮华——如梦
金虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 1335.4
- 散金: 70
- 红花: 7
- 帖子: 307
- 在线: 41.7小时
- 虫号: 3376934
- 注册: 2014-08-21
- 性别: GG
- 专业: 金属材料表面科学与工程
|
Cr的含量过高可能会析出TCP相！你可以照一下扫描，看看有没有针状的TCP相析出！ 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
9楼2016-06-25 18:39:22
16楼2016-06-27 00:14:10
聊大小树林
铁杆木虫 (知名作家)
- 应助: 42 (小学生)
- 金币: 7631.2
- 散金: 3018
- 红花: 47
- 沙发: 2
- 帖子: 6051
- 在线: 1244小时
- 虫号: 1847532
- 注册: 2012-06-04
- 性别: GG
- 专业: 金属材料的合金相、相变及
17楼2016-06-27 12:03:07
3楼2016-06-24 14:54:20
caojiangdong
银虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 647.8
- 红花: 1
- 帖子: 137
- 在线: 139.7小时
- 虫号: 2174418
- 注册: 2012-12-08
- 性别: GG
- 专业: 金属材料表面科学与工程
4楼2016-06-24 14:58:28
zx1653350685
银虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 601.8
- 红花: 1
- 帖子: 116
- 在线: 48.5小时
- 虫号: 3778407
- 注册: 2015-03-31
- 性别: GG
- 专业: 极端条件下使用的金属材料
送红花一朵 |
??л?????????????625???????????65%?????????????22????????????????棬sem????????????????????????????????????????????????????????????????3?飬???С?????д?????????????????????飬?????ò?????????????? ????С???Android????? |
5楼2016-06-24 15:19:22
zx1653350685
银虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 601.8
- 红花: 1
- 帖子: 116
- 在线: 48.5小时
- 虫号: 3778407
- 注册: 2015-03-31
- 性别: GG
- 专业: 极端条件下使用的金属材料
|
在实验温度下相变可能性不大，实验时间也比较短只有15分钟左右。样品状态为挤压态，应力诱发相变好像也不太可能。没有查到这方面的文献啊。总之比较反常，还是我这材料本身塑性就很好？我查文献时几乎都是混合型断裂。没有典型的完全脆性断裂报道。 发自小木虫Android客户端 |
6楼2016-06-24 15:24:09
zx1653350685
银虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 601.8
- 红花: 1
- 帖子: 116
- 在线: 48.5小时
- 虫号: 3778407
- 注册: 2015-03-31
- 性别: GG
- 专业: 极端条件下使用的金属材料
送红花一朵 |
??????????棬?????????????????????????????????????????????????????????????????700?????600?????????????С??????????????????? ????С???Android????? |
10楼2016-06-25 20:21:25
20
