应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 镍基高温合金（多晶）断口分析求助
192/2返回列表上一页12
查看: 2136  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zx1653350685

银虫 (小有名气)

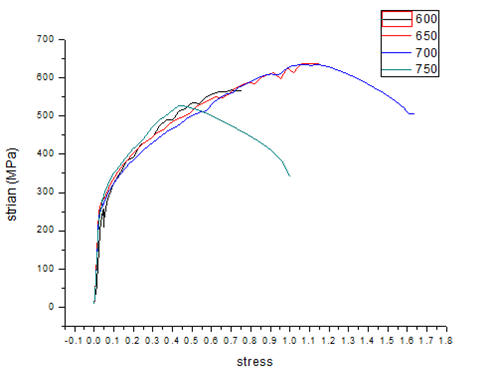

以下是650、700、750温度下的断口，其中，700摄氏度下名义应力应变曲线出现了明显的颈缩现象。而700度以下则不是很明显。在断口侧抛面的观察中，发现有在600摄氏度下有少量疑似花状γ‘析出，且呈分解状态。名义应力应变曲线见下图。求分析，脆性断口产生小韧窝聚集的原因，以及700度下试样出现颈缩的原因。
赞一下 回复此楼
11楼2016-06-25 22:35:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zx1653350685

银虫 (小有名气)

镍基高温合金（多晶）断口分析求助

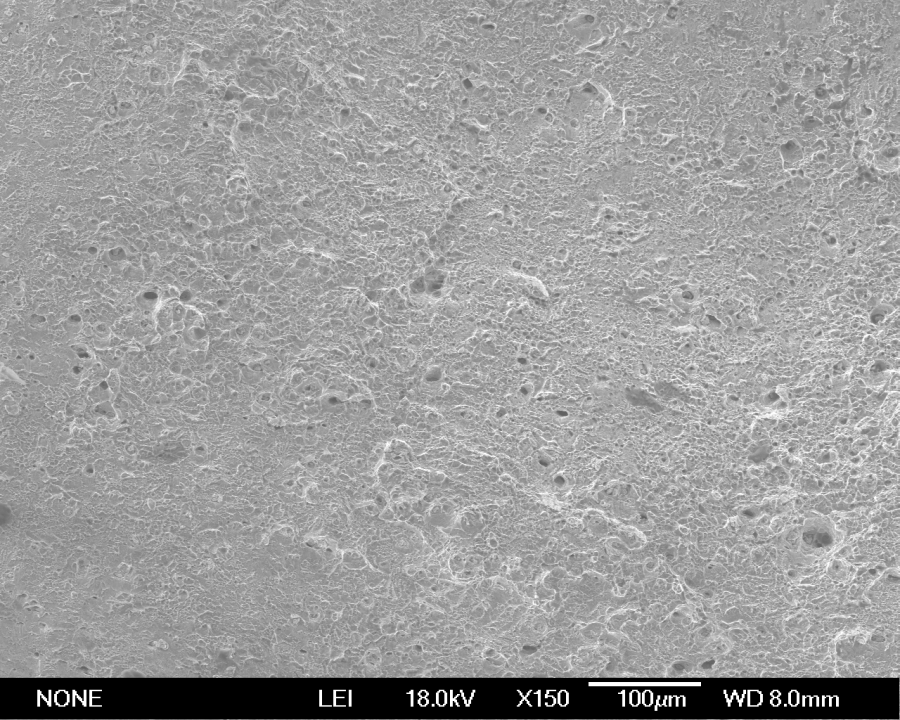

镍基高温合金（多晶）断口分析求助-1

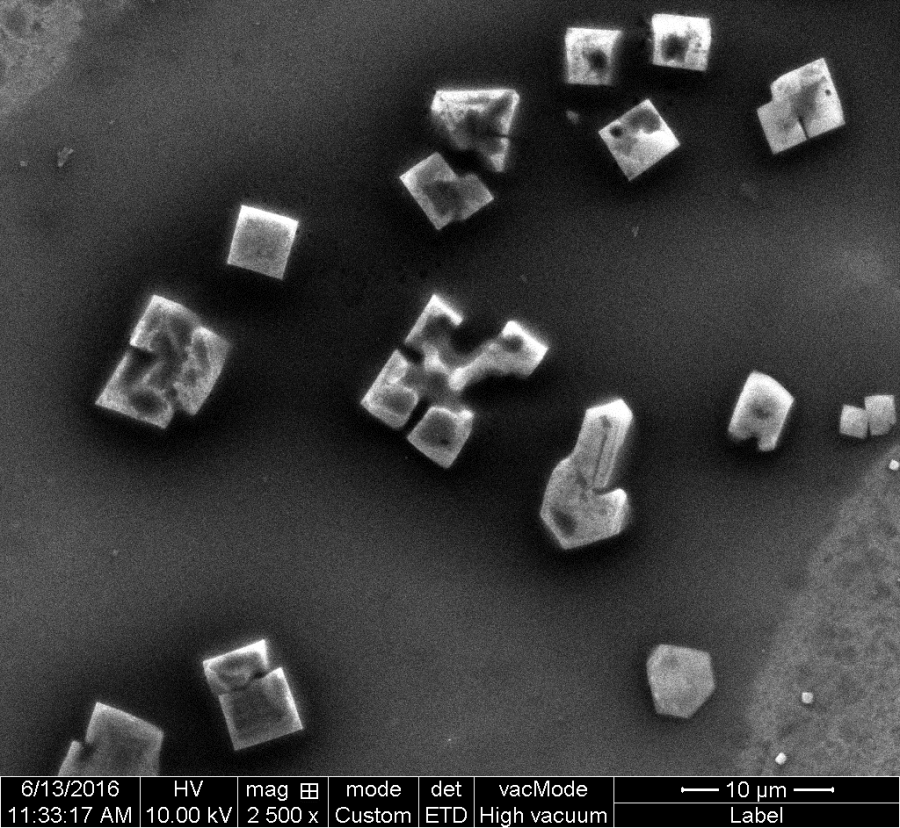

镍基高温合金（多晶）断口分析求助-2

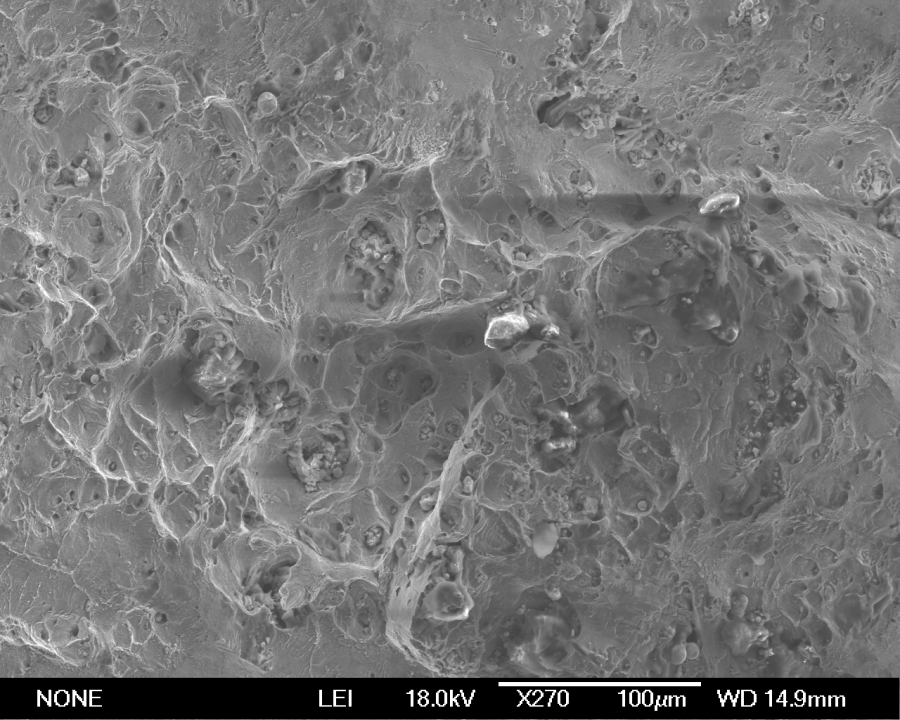

镍基高温合金（多晶）断口分析求助-3

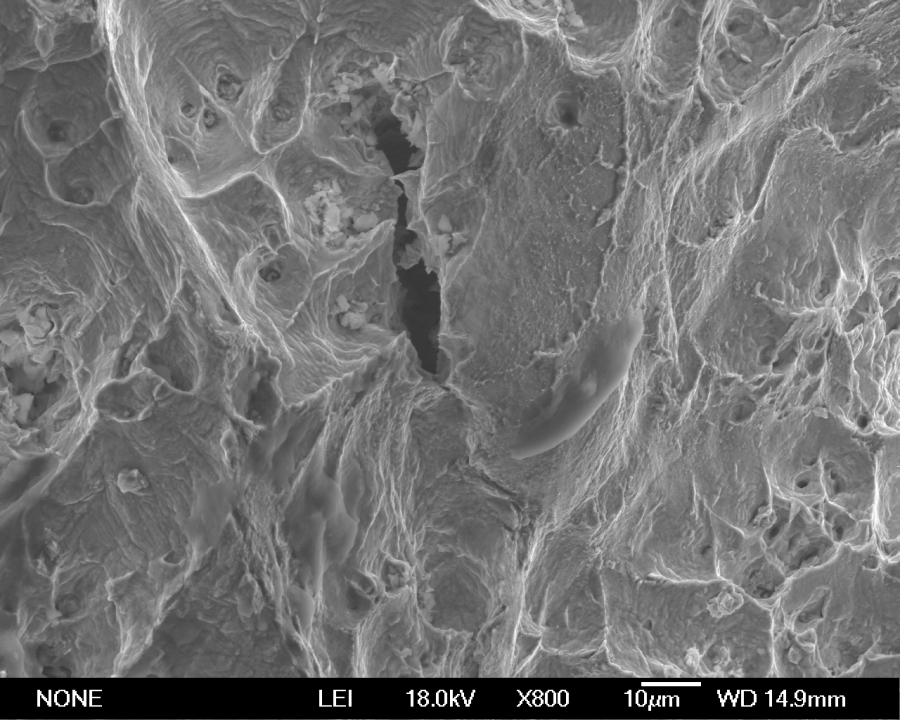

镍基高温合金（多晶）断口分析求助-4

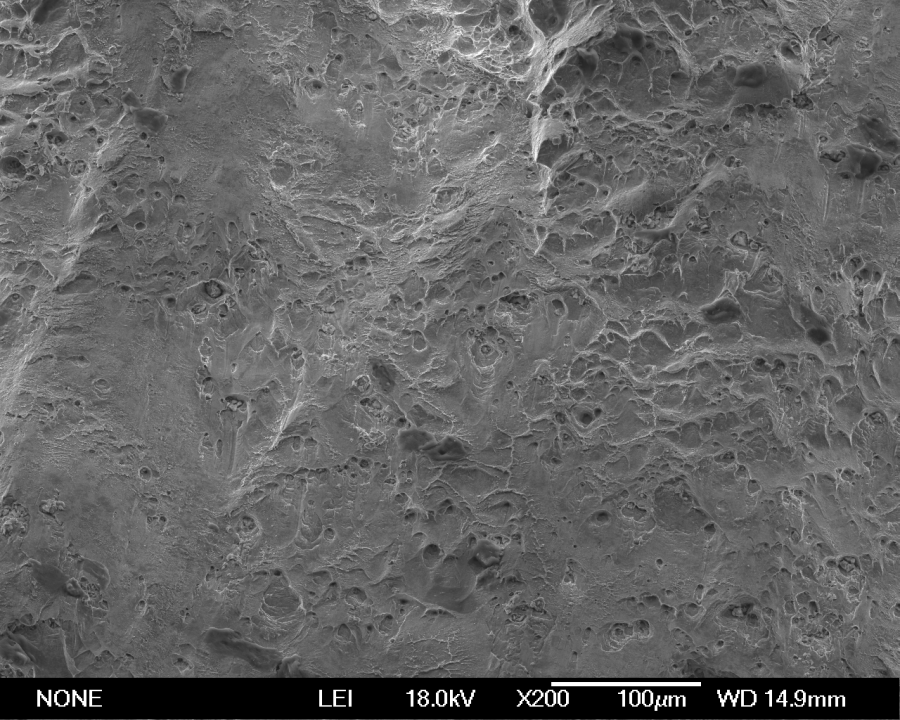

镍基高温合金（多晶）断口分析求助-5

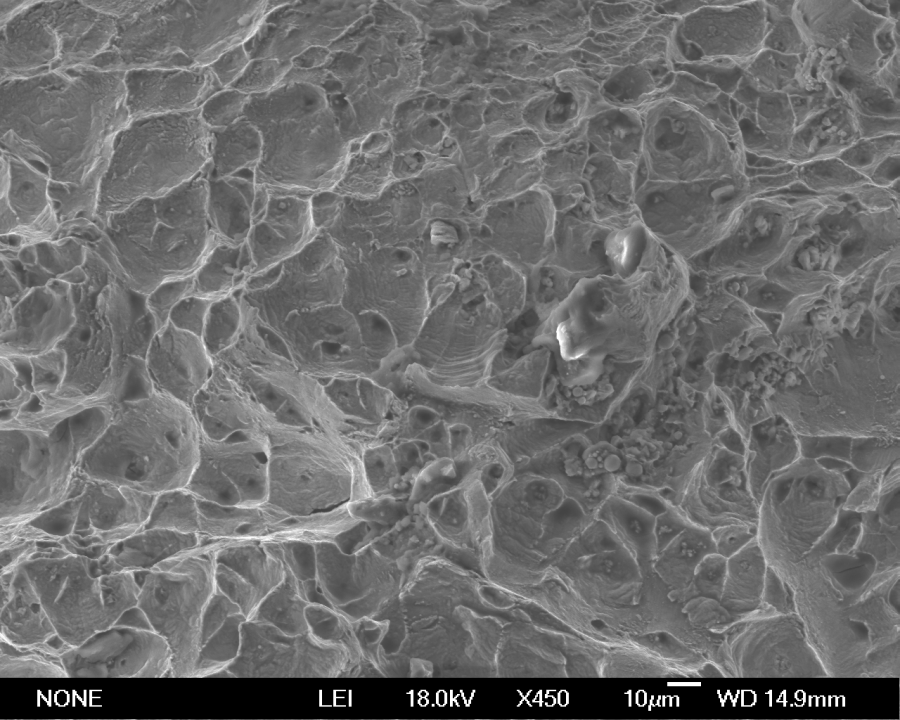

镍基高温合金（多晶）断口分析求助-6

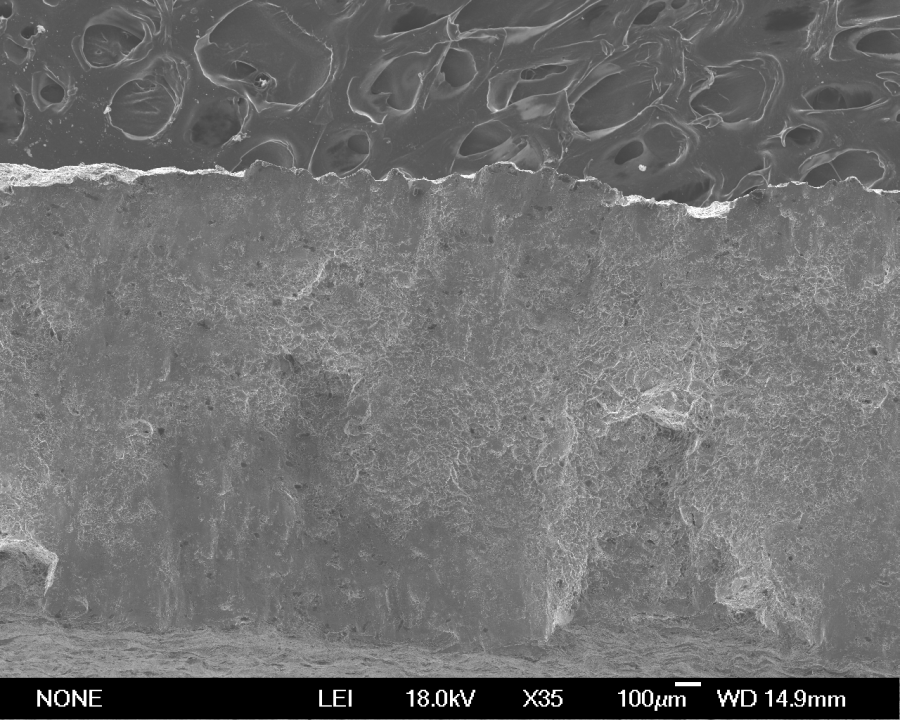

镍基高温合金（多晶）断口分析求助-7
赞一下 回复此楼
12楼2016-06-25 23:11:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zx1653350685

银虫 (小有名气)
下面是600的图片
赞一下 回复此楼
13楼2016-06-25 23:17:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zx1653350685

银虫 (小有名气)

镍基高温合金（多晶）断口分析求助-8


镍基高温合金（多晶）断口分析求助-9
赞一下 回复此楼
14楼2016-06-25 23:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zx1653350685

银虫 (小有名气)
顶贴
回复此楼
15楼2016-06-26 12:24:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vkrbd87

银虫 (小有名气)
建议对照相图，看看是不是相变的原因

发自小木虫Android客户端
赞一下(1人) 回复此楼
16楼2016-06-27 00:14:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

聊大小树林

铁杆木虫 (知名作家)
有本书叫高温合金断口分析，你可以看看

发自小木虫Android客户端
赞一下(1人) 回复此楼
铝合金材料，搅拌摩擦焊。
17楼2016-06-27 12:03:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

聊大小树林

铁杆木虫 (知名作家)
引用回帖:
7楼: Originally posted by peterflyer at 2016-06-24 19:01:09
这几个是600度下的断口吧。从第三个照片中就可看出断裂形貌为大量韧窝中夹杂阶梯形的解理断裂特征，因此断裂是韧窝韧性断裂和解理脆性断裂的混合性断裂，其中韧性的比例要强过脆性的比例。按照常理讲，650度下的断口 ...

牛掰

发自小木虫Android客户端
回复此楼
铝合金材料，搅拌摩擦焊。
18楼2016-06-27 12:05:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zx1653350685

银虫 (小有名气)
顶

发自小木虫Android客户端
19楼2016-06-27 12:23:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zx1653350685 的主题更新
192/2返回列表上一页12
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
