应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 铝镁合金中第二相
211/3返回列表123下一页
查看: 4868  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lvweiqiang

铁虫 (初入文坛)

[求助] 铝镁合金中第二相 已有3人参与

在实验室观察到5052铝合金退火前后的第二相分布如下图所示：（图在附件中可见）

经过500度8h高温退火后第二相明显减少，用SEM分析第二相，发现第二相主要含有铁元素，查看铝铁相图可知该相应该为Al3Fe相，但是铝铁相图中显示的共晶温度为655度，我实验中用到的温度只有500度，Al3Fe相不会融进基体中，这和实验中观察到的第二相减少的现象相矛盾，有没有大神给解释一下。

铝镁合金中第二相

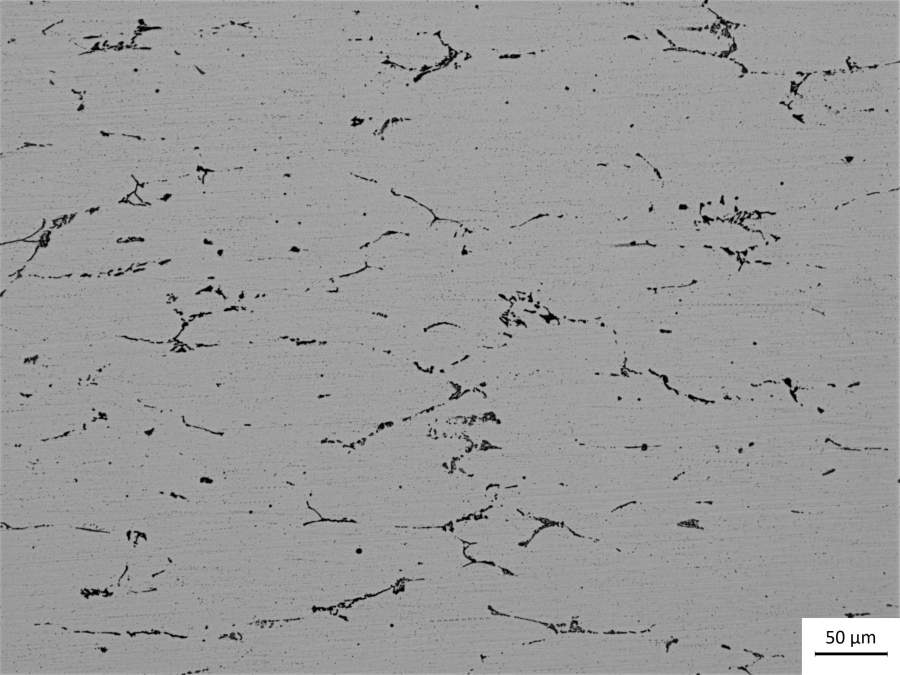

未退火5052铝合金中第二相


铝镁合金中第二相-1

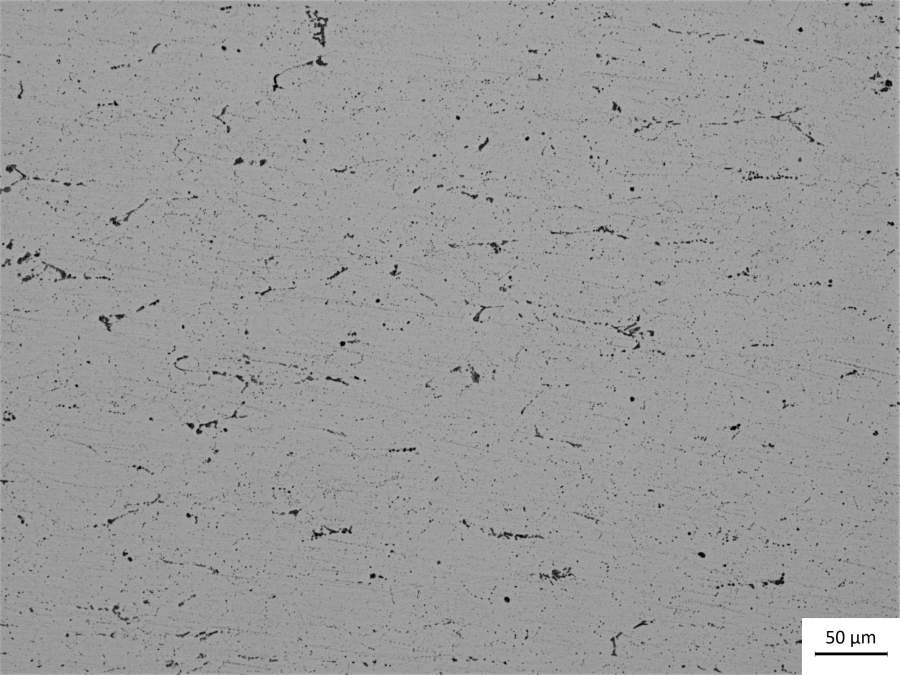

500度8h退火后5052铝合金中第二相
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-06-16 21:36:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wucy3657623

木虫 (正式写手)

芒果毛毛虫
我认真看了一下资料，之前说的富Mn相是5083，5086里面的主要化合相。不是你的5052合金。
1.你的合金物相及变化特征是正常典型的5052alloy；
2. 5052主要物相是：a-AlFeSi；Mg2Si；Mg2Al3. 还有不常见的 Al3Fe和富Cr的T相；
3，Mg2Al3溶解度大，主要溶解于基体，老化后的合金会有连续晶界分布。很细，你的照片没有显示；
4.Mg2Si在Al合金中是个很好认的相，不腐蚀就显宝蓝色。你看到就知道。在5xxx中很少。
5.对你最有用的是a-AlFeSi和Al3Fe。铸态主要是AlFesi相，本身不溶。但是热处理过程 AlFeSi会缓慢部分分解，生成Al3Fe。

6.你可以进一步验证现在你遇到的是a-AlFeSi还是Al3Fe相。选用合适的Etchant可以区分。
赞一下(2人) 回复此楼
专注金相30年.wucy365@outlook.com
19楼2016-06-23 21:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googtianhao

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lvweiqiang: 金币+5, ★有帮助 2016-06-18 20:16:57
lvweiqiang: 金币+10 2016-06-21 08:53:15
你的第一张图片中的黑色的第二相包含的相应该是好多种组合的（需要仔细辨认区分），沿着晶界析出，之所以退火后的第二相明显减少，是因为500度时退火过程中Mg元素发生固溶，组合相中的Mg2Al3相就会明显减少，晶界处第二相由连续网格状变得不连续了。退火冷却时Mg来不及析出，形成相对稳定的过饱和固溶体。因此第二张图片中的的第二相中Mg2Al3已经很少，基本没有。
赞一下(1人) 回复此楼
3楼2016-06-17 09:22:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ysr665891

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
lvweiqiang: 金币+3, ★有帮助 2016-06-18 20:44:17
除去FeAl3相，5系铝合金还有其他的相，8小时500度退火，晶界处的其他相已经溶解，两者并不冲突
赞一下(1人) 回复此楼
4楼2016-06-17 16:27:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvweiqiang

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by googtianhao at 2016-06-17 09:22:26
你的第一张图片中的黑色的第二相包含的相应该是好多种组合的（需要仔细辨认区分），沿着晶界析出，之所以退火后的第二相明显减少，是因为500度时退火过程中Mg元素发生固溶，组合相中的Mg2Al3相就会明显减少，晶界处 ...

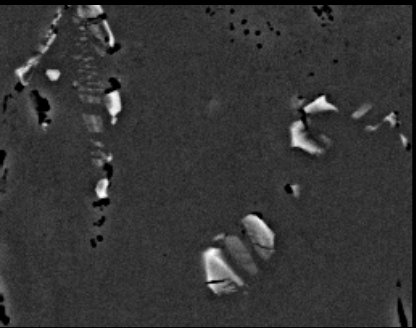

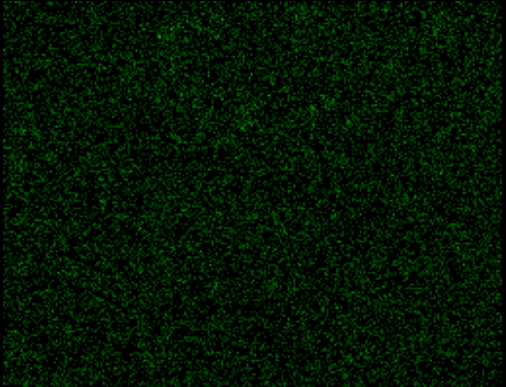

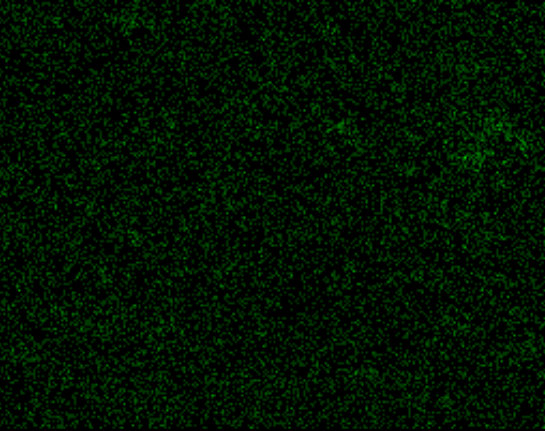

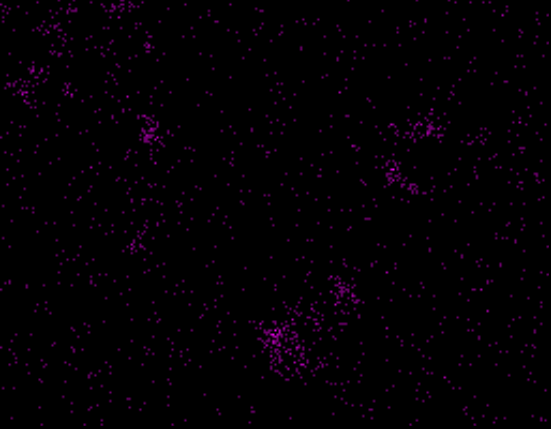

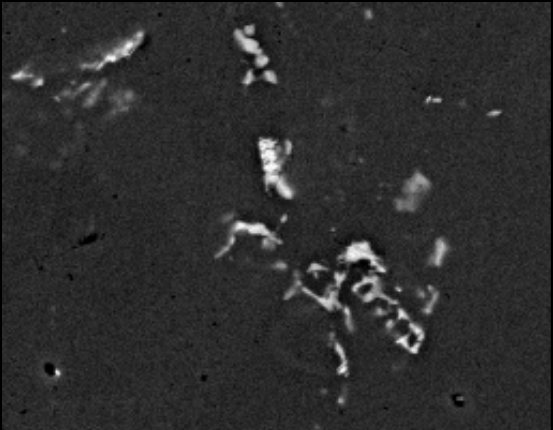

下面有我做的退火前后的面扫描照片，能看到Fe元素的在第二相处聚集，但是并没有发现第二相处Mg元素聚集。根据面扫描的结果，第二相中是没有Mg2Al3相的。
铝镁合金中第二相-2


铝镁合金中第二相-3


铝镁合金中第二相-4


铝镁合金中第二相-5


铝镁合金中第二相-6


铝镁合金中第二相-7
赞一下(1人) 回复此楼
5楼2016-06-18 20:30:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)
引用回帖:
11楼: Originally posted by lvweiqiang at 2016-06-19 11:27:25
我这个是5052合金的金相照片，下面有我用光谱仪测得合金成分。
跟国家标准基本上差别不大，这个合金中不含Mn元素，所以第二相不会有含Mn的相。
我看相关文献也说合金中会有Mg2Al3  Mg2Si 相，但是这两种相一直找 ...

你这是低Mg合金，退火组织是单相阿尔法α固溶体

发自小木虫Android客户端
赞一下(1人) 回复此楼
14楼2016-06-19 12:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googtianhao

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by lvweiqiang at 2016-06-18 20:30:59
下面有我做的退火前后的面扫描照片，能看到Fe元素的在第二相处聚集，但是并没有发现第二相处Mg元素聚集。根据面扫描的结果，第二相中是没有Mg2Al3相的。



退火前Fe元素分 ...

你Mg含量多高啊？只有Mg含量很高的时候，才能发现退火后的Mg2Al3。你这里面Mg含量才2-3%，室温下的固溶度都1.7%了，退火后肯定没有Mg2Al3了
赞一下(1人) 回复此楼
16楼2016-06-20 11:56:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lvweiqiang

铁虫 (初入文坛)
金币不多，请体谅
回复此楼
2楼2016-06-16 21:39:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvweiqiang

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by ysr665891 at 2016-06-17 16:27:52
除去FeAl3相，5系铝合金还有其他的相，8小时500度退火，晶界处的其他相已经溶解，两者并不冲突

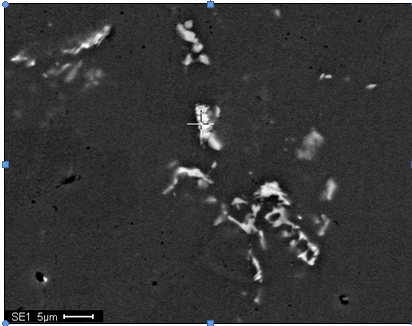

做的SEM电镜照片，在第二相的位置测了许多次元素含量，但是除了Fe元素异常意外，并没有发现其他元素。
铝镁合金中第二相-8


铝镁合金中第二相-9
赞一下 回复此楼
6楼2016-06-18 20:46:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
lvweiqiang: 金币+2, ★有帮助 2016-06-19 11:31:13
5xxx合金对Fe控制比较严格的，我一直觉得其中第二相更应该是富Mn相，不过eds结果没验证我的观点，纳闷。
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
7楼2016-06-18 22:30:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)
铝镁合金中，镁在不同温度下有固溶度的变化，而FeAl3是杂质相，铸造组织中有Mg2Al3  Mg2Si  FeMnAl6  .你的试样中FeAl3含量高，是成分不好。

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-06-18 23:56:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)
引用回帖:
3楼: Originally posted by googtianhao at 2016-06-17 09:22:26
你的第一张图片中的黑色的第二相包含的相应该是好多种组合的（需要仔细辨认区分），沿着晶界析出，之所以退火后的第二相明显减少，是因为500度时退火过程中Mg元素发生固溶，组合相中的Mg2Al3相就会明显减少，晶界处 ...

退火冷却后Mg形成第二相析出质点，还有这张照片里没有晶界

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-06-19 00:00:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)
引用回帖:
9楼: Originally posted by 上官广晗 at 2016-06-19 00:00:58
退火冷却后Mg形成第二相析出质点，还有这张照片里没有晶界
...

我说错了，不会有析出质点，硬合金才会有第二相析出质点出现，冷却后依然形成稳定相但有一部分会固溶。

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-06-19 00:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lvweiqiang 的主题更新
211/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 304求调剂 +5 司空. 2026-03-18 5/250 2026-03-18 21:52 by 无懈可击111
[考研] 材料专业求调剂 +5 hanamiko 2026-03-18 5/250 2026-03-18 20:19 by 星空星月
[考研] 【同济软件】软件（085405）考研求调剂 +3 2026eternal 2026-03-18 3/150 2026-03-18 19:09 by 搏击518
[考研] 收复试调剂生 +4 雨后秋荷 2026-03-18 4/200 2026-03-18 14:16 by elevennnne
[考研] 288求调剂，一志愿华南理工大学071005 +4 ioodiiij 2026-03-17 4/200 2026-03-18 12:36 by Linda Hu
[考研] 0703化学调剂 +4 pupcoco 2026-03-17 7/350 2026-03-18 12:14 by djl2006
[考研] 299求调剂 +5 △小透明* 2026-03-17 5/250 2026-03-18 11:49 by 尽舜尧1
[考博] 环境领域全国重点实验室招收博士1-2名 +3 QGZDSYS 2026-03-13 5/250 2026-03-18 11:13 by QGZDSYS
[考研] 268求调剂 +6 简单点0 2026-03-17 6/300 2026-03-18 09:04 by 无际的草原
[考研] 296求调剂 +5 大口吃饭 身体健 2026-03-13 5/250 2026-03-17 21:05 by 不惑可乐
[考研] 268求调剂 +7 好运连绵不绝 2026-03-12 8/400 2026-03-17 20:28 by xilongliang
[考研] 277调剂 +5 自由煎饼果子 2026-03-16 6/300 2026-03-17 19:26 by 李leezz
[考研] 301求调剂 +4 A_JiXing 2026-03-16 4/200 2026-03-17 17:32 by ruiyingmiao
[考研] 药学383 求调剂 +3 药学chy 2026-03-15 4/200 2026-03-16 20:51 by 元子^0^
[考研] 304求调剂 +3 曼殊2266 2026-03-14 3/150 2026-03-16 16:39 by houyaoxu
[考研] 中科院材料273求调剂 +4 yzydy 2026-03-15 4/200 2026-03-16 15:59 by Gaodh_82
[考研] 085600材料与化工 求调剂 +13 enenenhui 2026-03-13 14/700 2026-03-16 15:19 by 了了了了。。
[考研] 294求调剂 +3 Zys010410@ 2026-03-13 4/200 2026-03-15 10:59 by zhq0425
[考研] 土木第一志愿276求调剂，科研和技能十分丰富，求新兴方向的导师收留 +3 土木小天才 2026-03-12 3/150 2026-03-13 15:01 by JourneyLucky
[论文投稿] 投稿问题 5+4 星光灿烂xt 2026-03-12 6/300 2026-03-13 14:17 by god_tian
信息提示
关闭
请填处理意见
关闭
