24小时热门版块排行榜

查看: 4717  |  回复: 20

lvweiqiang

铁虫 (初入文坛)

引用回帖:
8楼: Originally posted by 上官广晗 at 2016-06-18 23:56:05
铝镁合金中,镁在不同温度下有固溶度的变化,而FeAl3是杂质相,铸造组织中有Mg2Al3  Mg2Si  FeMnAl6  .你的试样中FeAl3含量高,是成分不好。

我这个是5052合金的金相照片,下面有我用光谱仪测得合金成分。
跟国家标准基本上差别不大,这个合金中不含Mn元素,所以第二相不会有含Mn的相。
我看相关文献也说合金中会有Mg2Al3  Mg2Si 相,但是这两种相一直找不到。
铝镁合金中第二相

11楼2016-06-19 11:27:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvweiqiang

铁虫 (初入文坛)

引用回帖:
7楼: Originally posted by wucy3657623 at 2016-06-18 22:30:05
5xxx合金对Fe控制比较严格的,我一直觉得其中第二相更应该是富Mn相,不过eds结果没验证我的观点,纳闷。

5052合金不含有Mn元素,所以不会有含Mn的第二相。
我测得合金含量中只含有质量分数0.35%的Fe元素,能生成这么多的FeAl3相,这也是让我疑惑的一个问题。
12楼2016-06-19 11:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)

Mg在铝中极限固溶17.4%,共晶温度为449,你的材料退火后Mg已经全部固溶,你应该看的是Al-Mg相图

发自小木虫Android客户端
13楼2016-06-19 12:00:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)

引用回帖:
11楼: Originally posted by lvweiqiang at 2016-06-19 11:27:25
我这个是5052合金的金相照片,下面有我用光谱仪测得合金成分。
跟国家标准基本上差别不大,这个合金中不含Mn元素,所以第二相不会有含Mn的相。
我看相关文献也说合金中会有Mg2Al3  Mg2Si 相,但是这两种相一直找 ...

你这是低Mg合金,退火组织是单相阿尔法α固溶体

发自小木虫Android客户端
14楼2016-06-19 12:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)

引用回帖:
13楼: Originally posted by 上官广晗 at 2016-06-19 12:00:03
Mg在铝中极限固溶17.4%,共晶温度为449,你的材料退火后Mg已经全部固溶,你应该看的是Al-Mg相图

两本资料相图有不同,相差不是很大
铝镁合金中第二相-1

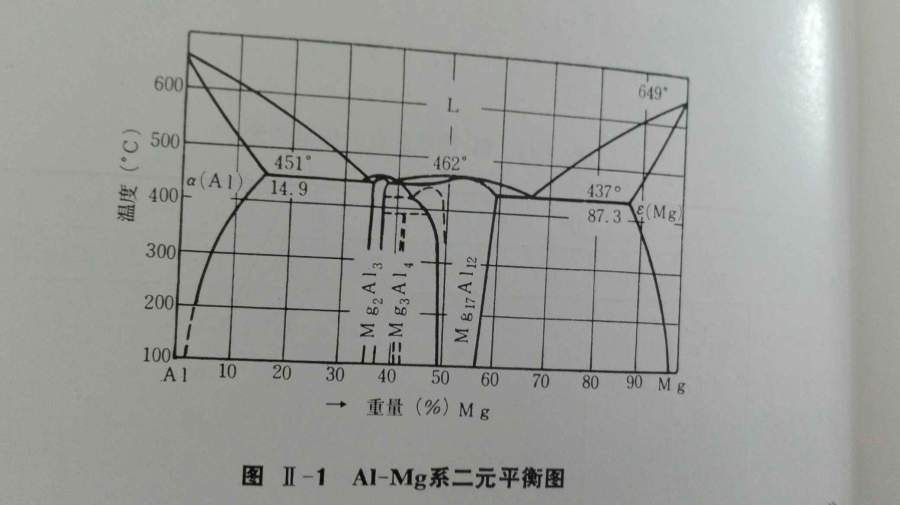

铝镁合金中第二相-2



发自小木虫Android客户端
15楼2016-06-19 12:17:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googtianhao

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by lvweiqiang at 2016-06-18 20:30:59
下面有我做的退火前后的面扫描照片,能看到Fe元素的在第二相处聚集,但是并没有发现第二相处Mg元素聚集。根据面扫描的结果,第二相中是没有Mg2Al3相的。



退火前Fe元素分 ...

你Mg含量多高啊?只有Mg含量很高的时候,才能发现退火后的Mg2Al3。你这里面Mg含量才2-3%,室温下的固溶度都1.7%了,退火后肯定没有Mg2Al3了
16楼2016-06-20 11:56:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvweiqiang

铁虫 (初入文坛)

引用回帖:
16楼: Originally posted by googtianhao at 2016-06-20 11:56:23
你Mg含量多高啊?只有Mg含量很高的时候,才能发现退火后的Mg2Al3。你这里面Mg含量才2-3%,室温下的固溶度都1.7%了,退火后肯定没有Mg2Al3了...

我的合金中Mg元素含量为2.7%(质量分数)
退火前的面扫描结果中也没发现Mg元素聚集,退火前的也应该没有Mg2Al3相。
那退火过程中融进基体的第二相到底是什么?
17楼2016-06-21 08:58:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googtianhao

新虫 (初入文坛)

引用回帖:
17楼: Originally posted by lvweiqiang at 2016-06-21 08:58:46
我的合金中Mg元素含量为2.7%(质量分数)
退火前的面扫描结果中也没发现Mg元素聚集,退火前的也应该没有Mg2Al3相。
那退火过程中融进基体的第二相到底是什么?...

常见的相是Mg2Si,你可以按照这个查查,看看是不是
18楼2016-06-21 16:35:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫

我认真看了一下资料,之前说的富Mn相是5083,5086里面的主要化合相。不是你的5052合金。
1.你的合金物相及变化特征是正常典型的5052alloy;
2. 5052主要物相是:a-AlFeSi;Mg2Si;Mg2Al3. 还有不常见的 Al3Fe和富Cr的T相;
3,Mg2Al3溶解度大,主要溶解于基体,老化后的合金会有连续晶界分布。很细,你的照片没有显示;
4.Mg2Si在Al合金中是个很好认的相,不腐蚀就显宝蓝色。你看到就知道。在5xxx中很少。
5.对你最有用的是a-AlFeSi和Al3Fe。铸态主要是AlFesi相,本身不溶。但是热处理过程 AlFeSi会缓慢部分分解,生成Al3Fe。

6.你可以进一步验证现在你遇到的是a-AlFeSi还是Al3Fe相。选用合适的Etchant可以区分。
专注金相30年.wucy365@outlook.com
19楼2016-06-23 21:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

23232w23

新虫 (初入文坛)

请问你最开始第二相的金相图是怎么得到的?是腐蚀以后得到的还是未腐蚀的?感觉效果很好啊
20楼2018-05-02 20:54:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lvweiqiang 的主题更新
信息提示
请填处理意见
